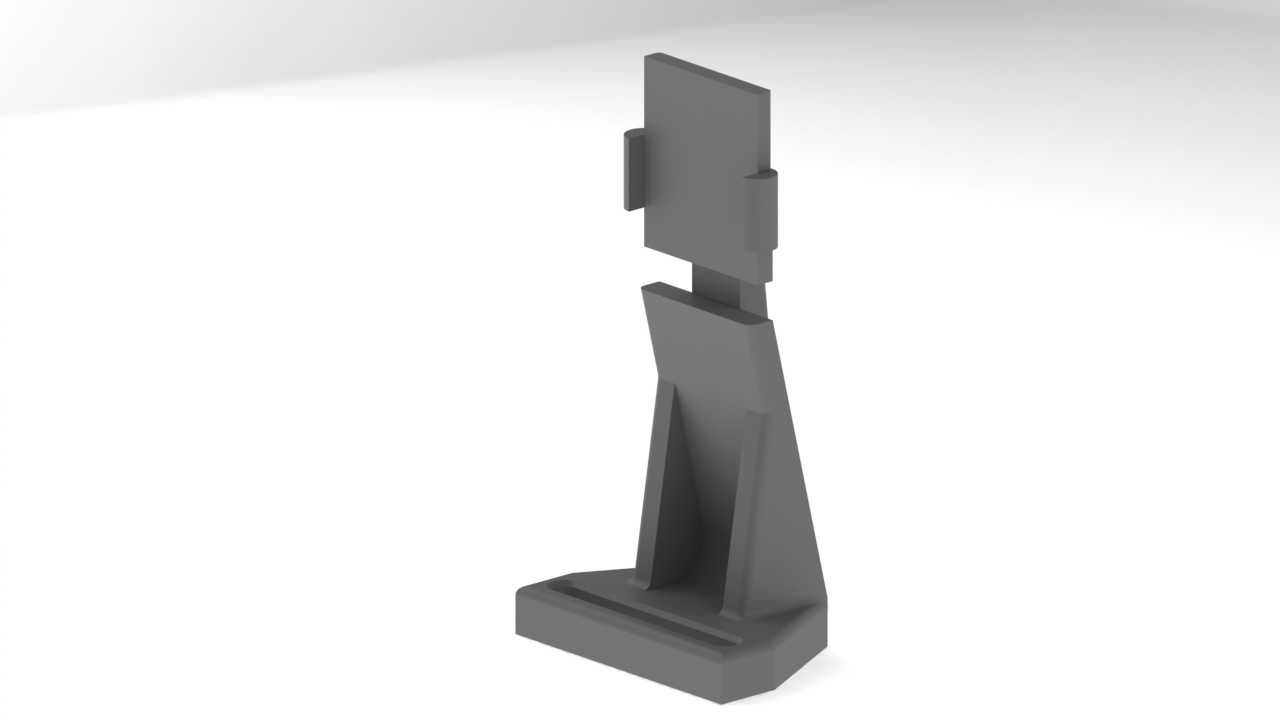

适配HC-05蓝牙模块的立式安装固定支架

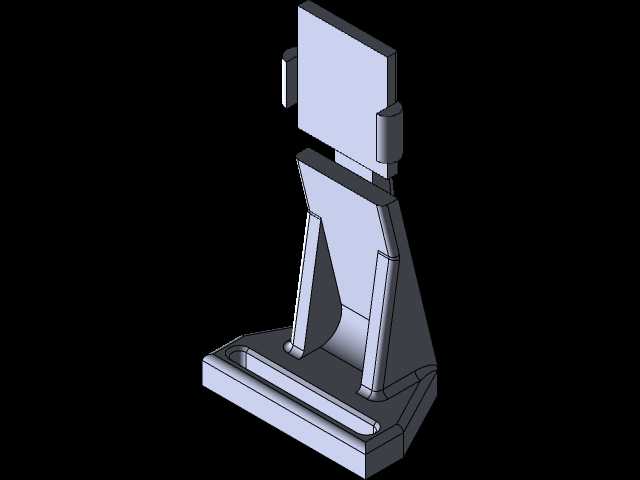

在嵌入式开发、小型智能设备调试、物联网终端搭建的场景里，HC-05蓝牙模块的固定一直是容易被忽略但影响整机可靠性的细节，很多开发者直接用杜邦线插接后悬空放置，在设备移动、震动的工况下很容易出现引脚松脱、通讯中断的问题，这款支架就是针对这类实际痛点设计的专用固定结构。从结构设计逻辑来看，支架采用立式分层布局，底部是带安装沉槽的基座，基座上预留的长槽结构既可以容纳模块底部伸出的排针，避免排针与安装面挤压变形，也能在安装时提供一定的位置调整余量，适配不同PCB板厚的HC-05模块。中部的支撑臂做了双侧加强筋设计，在控制整体壁厚、降低打印或注塑用料的同时，保证支撑结构的抗弯折强度，即使在有持续震动的移动设备上使用，也不会出现支撑臂断裂导致模块歪斜的问题。上部的模块夹持位做了双侧弹性卡扣结构，卡扣的内侧预留了0.2mm的装配间隙，既可以轻松将HC-05模块推入卡位，又能通过卡扣的预紧力限制模块的前后、左右窜动，避免模块从支架上脱出。安装固定层面，这款支架默认适配M2或者1/16英寸规格的螺钉，用户可以根据自身的安装基材选择合适的紧固件，基座的安装孔位做了沉头设计，螺钉锁紧后头部不会突出基座表面，保证支架与安装面完全贴合，不会出现安装翘曲的问题。如果是用于定制化的设备内部，还可以通过等比例缩放的方式调整支架整体尺寸，适配不同安装空间的边界要求，缩放时注意同步调整卡扣的间隙量与安装孔的孔径，保证装配公差符合要求。从实际使用场景来看，这款支架既可以用于桌面级开发调试时的模块固定，避免调试过程中碰落模块导致接线混乱，也可以直接集成到小型智能小车、手持数据采集终端、无线传感节点等成品设备内部，为蓝牙模块提供稳定的支撑，减少因模块固定不牢带来的通讯故障。结构的边角都做了R1左右的圆角过渡，没有尖锐的棱角，在装配过程中不会划伤操作人员的手，也不会刮伤设备内部的其他线束。整体结构没有复杂的倒扣或者侧抽结构，不管是采用FDM3D打印打样，还是开模注塑批量生产，都具备良好的工艺性，不需要额外设计复杂的模具结构，能有效降低生产制造成本。夹持位的上方预留了足够的空间，不会遮挡蓝牙模块的天线区域，避免金属或者塑料结构对蓝牙信号造成屏蔽，保证无线通讯的信号强度与传输稳定性。
