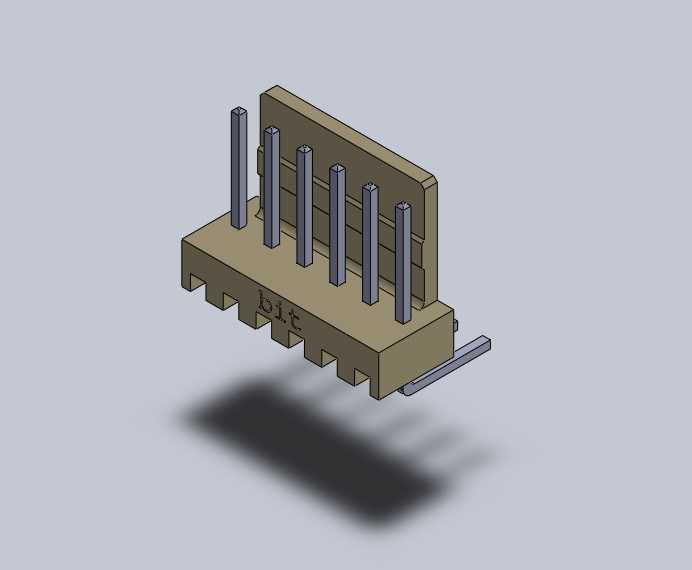

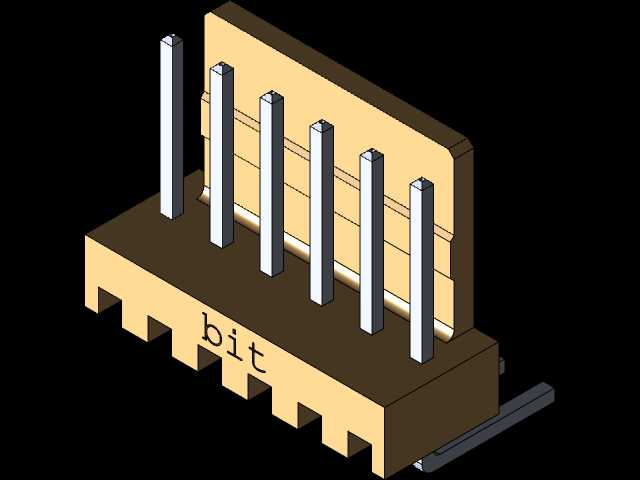

2.54间距6针弯针莫仕连接器结构设计

这款6针弯式针座连接器，核心适配消费电子、工业控制板卡内部的板对线连接场景，常见于小型工控模块、传感信号采集板、嵌入式开发板的信号传输链路中，负责将板外的线束信号稳定导入PCB电路，替代直针结构完成有空间避让需求的布线连接，避免直插线束高出板卡过多占用设备内部垂直空间。从实际使用场景来看，不少紧凑型工控设备的侧方出线位置，直针连接器插线后线束垂直向上会顶住设备外壳，这种带角度的弯针结构出线方向平行于PCB板面，能大幅压缩设备内部的安装净空要求，适配外壳壁厚较薄、内部堆叠紧凑的产品设计。设计上采用2.54mm标准排针间距，这是电子行业通用的板间连接间距，兼容市面上常规的杜邦线、压接端子线束，不需要额外开发定制配套端子，能降低选型阶段的供应链适配成本。针体采用方形截面插针，插合时的接触面积比圆形插针更大，长期受设备内部轻微振动影响时也能保持稳定的接触电阻，避免信号传输出现瞬断问题。底座部分设计了定位凸台，安装时可以先卡入PCB上对应的定位孔，过波峰焊时不会因为焊锡流动导致针座偏移，不需要额外增加治具固定，能提升SMT或者波峰焊工序的生产效率。底座侧面的防呆结构，能避免配套插头反插导致的电源、信号引脚接反，从结构上杜绝装配阶段的错插风险，减少生产线的返修率。安装边界上，针座的插针伸出长度适配1.6mm标准厚度PCB的透焊要求，弯角部分的折弯半径经过反复验证，既不会因为折弯半径过小导致针体根部产生应力集中断裂，也不会因为折弯半径过大导致出线位置偏高，超出预设的安装空间。底座的塑胶部分采用耐高温材质，能承受无铅波峰焊的高温冲击，过炉后不会出现塑胶变形、针体松动的问题。插针与塑胶底座之间采用过盈压装结构，压装后每根针的保持力满足行业常规的拉力要求，日常维护插拔线束时不会把插针从底座中带出。针座底部的焊盘位置预留了足够的爬电距离，相邻引脚之间不会因为焊锡连锡导致短路，对生产端的焊接工艺宽容度更高，即使是手工焊接也不容易出现连锡问题。
