带内齿圈的异形夹持连接结构件

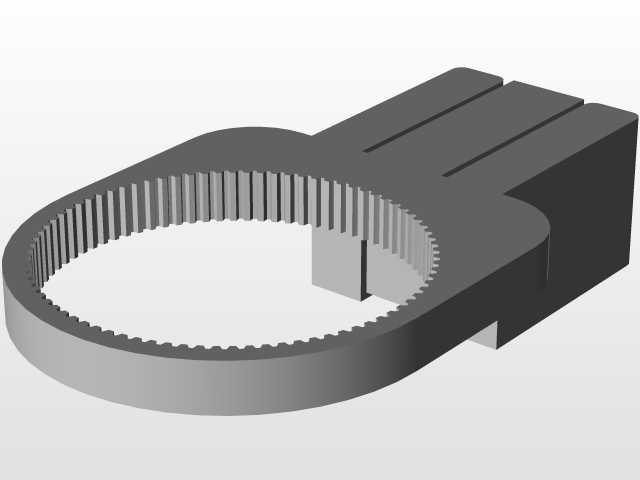

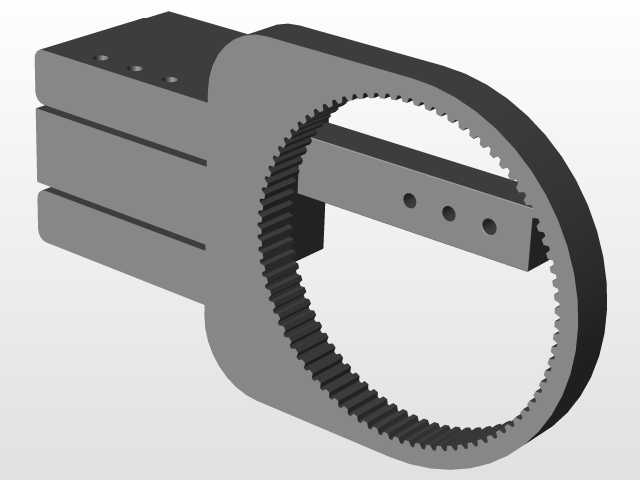

该结构件属于传动与夹持复合功能零件，日常多应用在需要周向限位、扭矩传递同时兼具外部夹持定位的工装夹具、小型传动模组场景中，比如小型自动化设备的工位转位锁紧机构、手动工装的快换夹持模块，也可作为轻载传动系统的中间连接构件，实现扭矩从齿圈侧到平板夹持侧的传递。零件主体由半环形内齿圈段与外侧延伸的平板夹持段一体成型，内齿圈侧加工有连续的标准渐开线内齿，可与对应模数的外齿轮、花键轴啮合，实现周向扭矩传递，齿形精度满足轻载传动的啮合间隙要求，运转时不会出现卡滞、跳齿问题。外侧延伸的平板段开有三道平行的通槽，可通过螺栓穿过槽位实现与外部连接件的可调式锁紧，槽位的长度方向预留了足够的调节行程，安装时可根据实际装配需求调整夹持的张紧度，适配不同厚度的外接安装板。设计阶段优先考虑了零件的受力分布，内齿圈与平板段的衔接位置做了大圆角过渡，避免应力集中导致的零件断裂，齿圈的壁厚经过受力校核，可承受额定扭矩下的径向张力，不会出现齿圈胀开变形的问题。安装边界上，内齿圈的内孔为基准安装面，装配时需保证内孔与配合轴的同轴度公差在0.02mm以内，平板段的安装面与齿圈端面的垂直度公差控制在0.03mm，保证装配后夹持平面与传动轴线的位置精度。零件整体采用一体化结构设计，相比拼接式的齿圈夹持组件，减少了装配环节的累积误差，整体刚性更强，在频繁正反转的传动场景下也不会出现连接松动的问题。平板段的三道通槽采用等间距排布，螺栓锁紧时受力均匀，不会出现单侧压紧导致的偏斜问题，齿圈的开口侧预留了微小的弹性变形余量，当夹持螺栓锁紧时，齿圈可产生微小的收缩变形，抱紧内部配合的花键轴，进一步提升扭矩传递的可靠性，消除啮合侧隙带来的传动回差。
