高密度齿状双极性散热结构三维设计

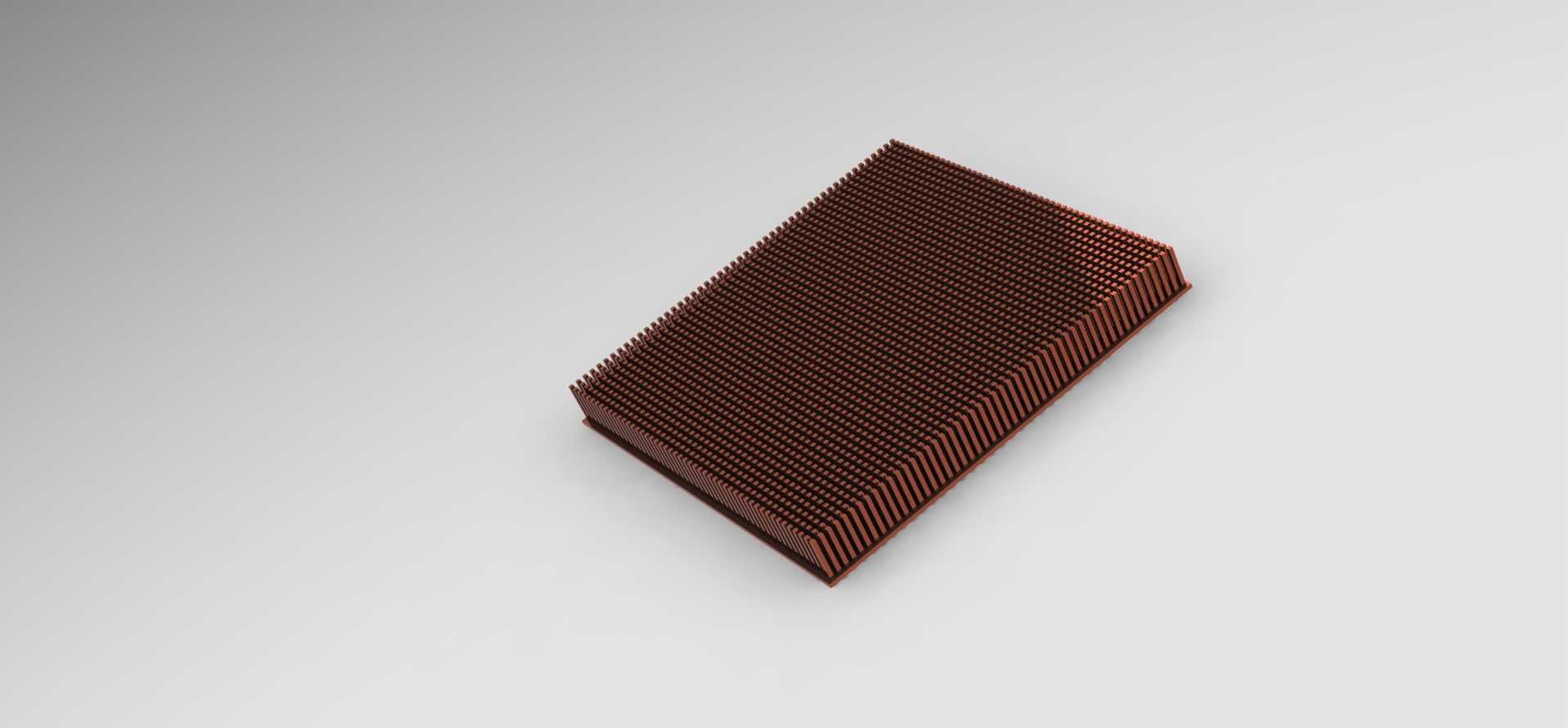

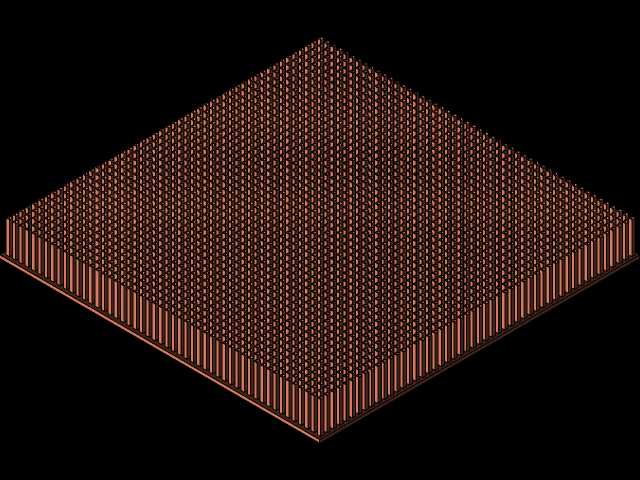

在功率电子、工业伺服驱动、大功率LED模组、通信基站功放单元这类持续产生高密度热流的设备场景中，散热组件的换热效率直接决定核心器件的工作寿命与运行稳定性，常规单极性梳齿散热器受限于气流边界层阻滞效应，在高风压风冷工况下容易出现齿间气流滞留、换热梯度不均的问题，长期运行时基板中心区域与边缘区域的温差可达8℃以上，容易造成功率器件结温波动，加速封装材料老化。这款双极性散热结构在设计阶段就针对常规单极性散热的短板做了定向优化，整体采用矩形基板加等距阵列直齿的构型，齿片采用等厚薄壁设计，齿高与齿厚的比例经过热仿真迭代，既保证足够的换热接触面积，又控制齿片本身的导热热阻，避免齿尖区域温度过高失去换热作用。不同于常规单极性散热器单一方向的气流组织逻辑，双极性结构通过齿阵列的排布优化，可适配双向进风的风道布局，当冷却气流从两个相对方向进入齿间通道时，不会形成气流对冲的死区，反而能在齿道中段形成紊流效应，破坏齿壁表面的热边界层，让不同位置齿片的换热效率更趋均匀，实测同等风量下整体热阻比同尺寸单极性散热器低15%左右。从安装边界来看，基板底面为全平面精加工面，平面度控制在0.02mm以内，可直接与功率器件的安装面贴合，配合导热硅脂或导热垫片使用时能有效降低接触热阻；基板四周预留的安装孔位采用对称布局，可兼容行业内主流功率模块的安装孔距，不需要额外做安装转接板，适配不同安装方向的风道设计，不管是水平安装在PCB板上方，还是垂直安装在机箱侧壁的风道路径上，都能保证气流顺畅通过齿间通道。齿片阵列的排布密度经过多轮验证，在保证换热效率的同时兼顾加工可行性，采用一体挤压成型工艺即可完成坯体加工，后续只需要对基板安装面做精铣、对齿尖做去毛刺处理即可投入使用，不需要额外的拼接或焊接工序，能有效控制批量生产的加工成本。在实际选型应用中，这款散热结构可覆盖100W-300W热耗散功率的器件散热需求，适配常规12V/24V直流轴流风机的风压范围，不需要搭配高转速高噪音风机即可满足散热要求，能有效降低整机运行的风噪水平，适合对噪音控制有要求的工业控制设备、户外通信终端、大功率电源模块等场景使用。设计过程中针对齿片的抗形变能力也做了校核，在常规安装锁紧力下齿片不会出现倒伏变形，运输与装配过程中的抗冲击性能符合工业设备的通用环境适应性要求，不会因为轻微磕碰造成齿片形变影响风道通畅性。
