四冲程发动机曲柄连杆机构三维设计

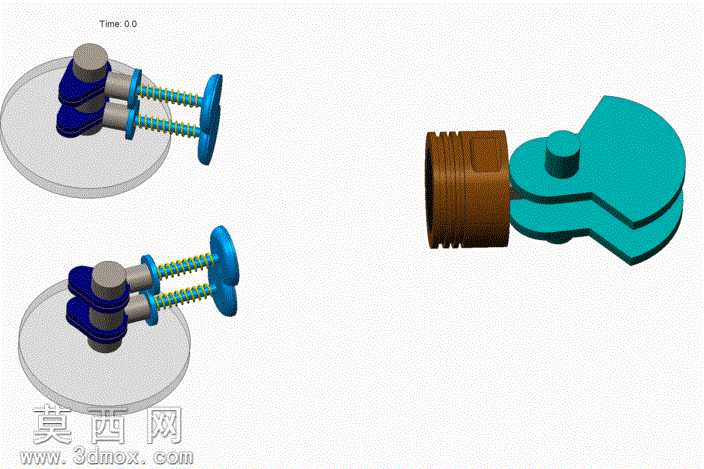

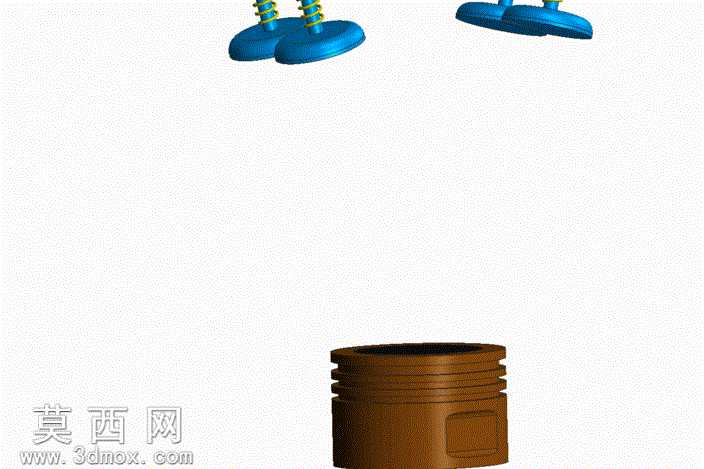

本作品为四冲程发动机核心工作机构的三维建模成果，建模过程围绕发动机实际工作逻辑展开，完整还原了进气、压缩、做功、排气四个冲程对应的核心部件结构。建模阶段先以参数化方式搭建各零件的基础特征：针对活塞部件，按照实际活塞的裙部轮廓、环槽结构、活塞销座孔位置逐一构建实体，精准还原活塞与气缸壁的配合间隙参数；针对曲柄连杆结构，按照曲轴的曲柄半径、连杆大小头孔径、连杆轴颈的配合尺寸完成参数化建模，确保各运动部件的行程参数符合四冲程发动机720度曲轴转角完成一个工作循环的运动逻辑；针对气缸盖侧的配气与喷油相关结构，还原了气门安装位、喷油组件的接口结构，同时构建了凸轮驱动侧的端盖结构，还原凸轮与气门的驱动配合关系。材质与渲染阶段，针对不同部件的实际材质赋予对应材质属性：金属运动部件赋予磨砂金属材质，匹配发动机铸铝、钢制零件的表面质感；密封类部件赋予深色橡胶材质属性，端盖类部件根据实际工艺赋予涂漆金属质感，弹簧部件还原金属弹簧的金属光泽与螺旋纹理，通过光影调整突出各部件的装配层次与结构边界。结构设计上严格遵循四冲程发动机的工作原理，各部件的装配约束完全匹配实际运动关系：活塞可在气缸内完成往复直线运动，连杆通过活塞销与活塞铰接、另一端与曲轴曲柄铰接，可将活塞的直线运动转化为曲轴的旋转运动，凸轮端结构可对应曲轴转角完成气门的开闭动作匹配，完整复现四冲程发动机从进气冲程活塞下行吸入混合气、压缩冲程活塞上行压缩混合气、做功冲程燃气推动活塞下行输出动力、排气冲程活塞上行排出废气的完整运动逻辑，各部件的配合间隙、运动行程均按照通用小型四冲程发动机的常规参数设置，可直观展示发动机内部的动力传递过程与结构组成。
