BCN3D-MOVEO机械臂配套平垫圈结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:291054

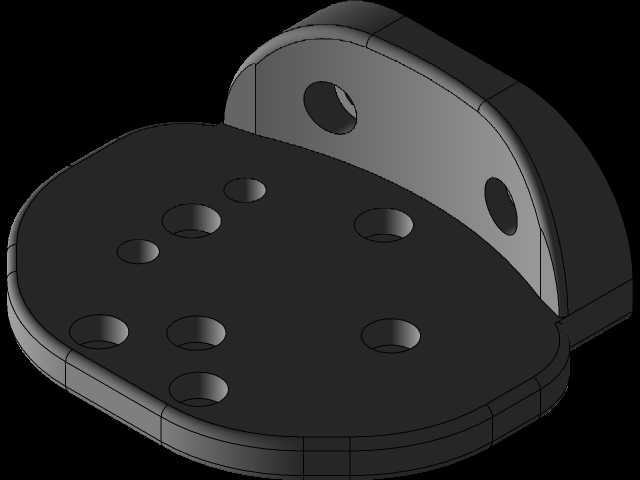

  • BCN3D-MOVEO机械臂配套平垫圈结构设计

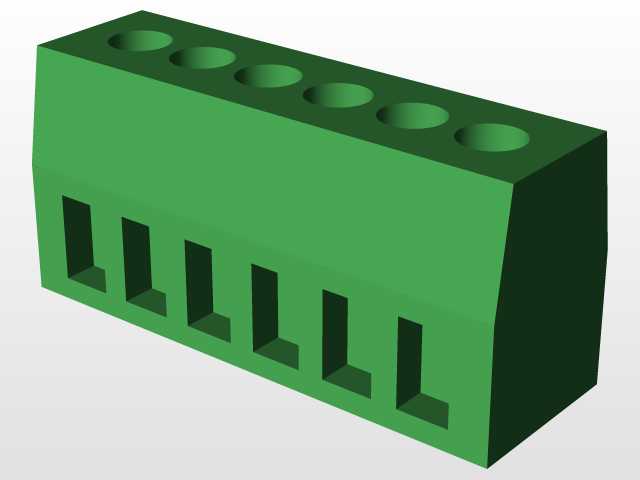

  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计
  • BCN3D-MOVEO机械臂配套平垫圈结构设计

这款平垫圈是BCN3D-MOVEO开源六轴机械臂结构中的配套紧固件配件,主要用于机械臂各关节连接部位、电机安装端面、结构件锁紧位置的应力分散与间隙补偿场景。在桌面级开源机械臂的实际运行过程中,各关节舵机与结构件的连接位置长期承受往复回转带来的交变载荷,若直接使用螺丝锁紧,螺丝头部的接触面积较小,很容易在3D打印结构件或者铝合金结构件的表面压出凹痕,长期运行后会出现连接松动、关节定位精度下降的问题,这款平垫圈的核心作用就是增大螺丝与被连接件的接触面积,分散锁紧压力,保护被连接件表面不被压损,同时还能补偿少量的零件加工公差,填补连接面之间的微小间隙,避免因零件加工平面度不足导致的锁紧应力集中问题。从设计思路来看,这款垫圈采用标准平垫圈的环形结构,内外径尺寸匹配机械臂上常用的M3、M4规格连接螺丝,厚度控制在1mm左右,既保证了足够的承压强度,又不会额外占用过多的安装空间,不会影响关节的回转行程。垫圈的两个端面都做了平面度处理,安装后可以与螺丝头部、被连接件表面完全贴合,不会出现偏斜导致的受力不均问题。在实际安装使用时,需要注意垫圈的安装边界,其外径尺寸不会超出机械臂结构件的安装凸台范围,不会与相邻的运动部件发生干涉,在关节回转的全行程范围内,垫圈都处于静止的锁紧位置,不会随关节转动产生位移或摩擦。这类平垫圈除了在开源机械臂上使用外,也可以通用在各类桌面级自动化设备、小型3D打印机、非标工装夹具的连接位置,作为标准紧固件配套使用,其结构简单,加工难度低,无论是采用金属冲压还是3D打印都可以快速制作,适合开源硬件项目的快速迭代与自制需求。在结构设计过程中,这类垫圈的尺寸参数需要匹配对应螺丝的规格,内径要比螺丝公称直径大0.2-0.5mm,保证可以顺利套入螺丝,外径一般取螺丝公称直径的2倍左右,保证足够的承压面积,厚度根据载荷大小调整,小型桌面设备使用0.8-1.5mm厚度即可满足强度要求。
