FRC3015团队荣誉纪念徽章结构设计

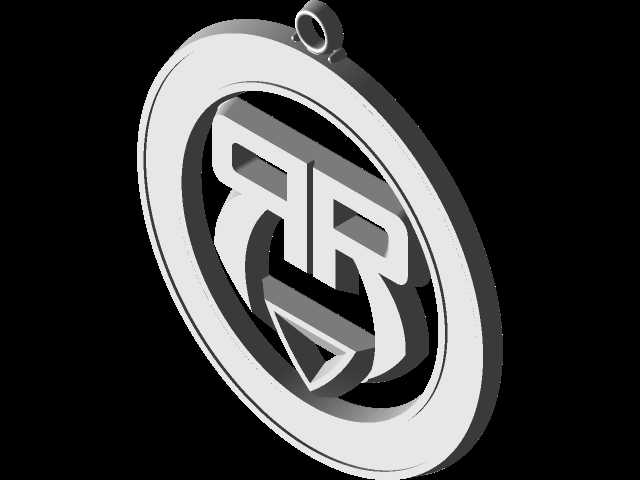

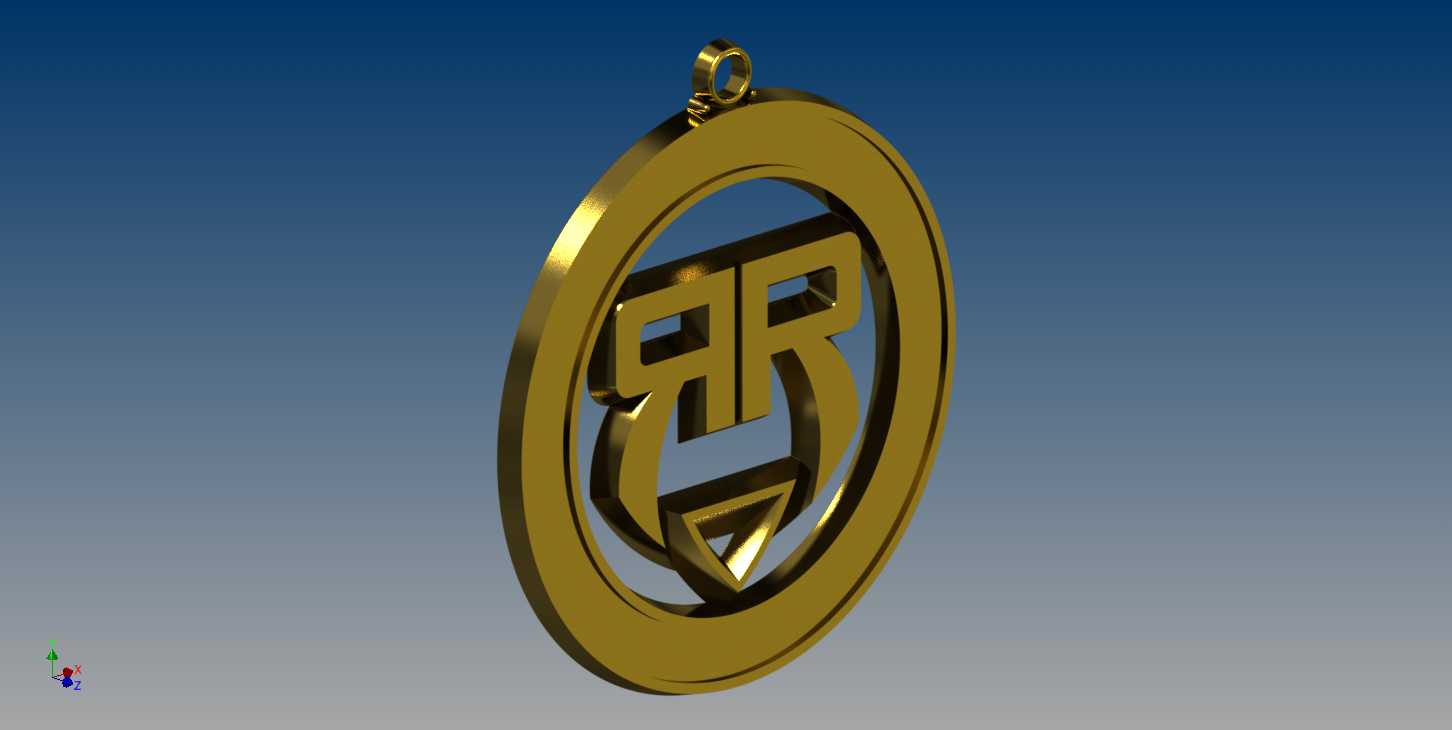

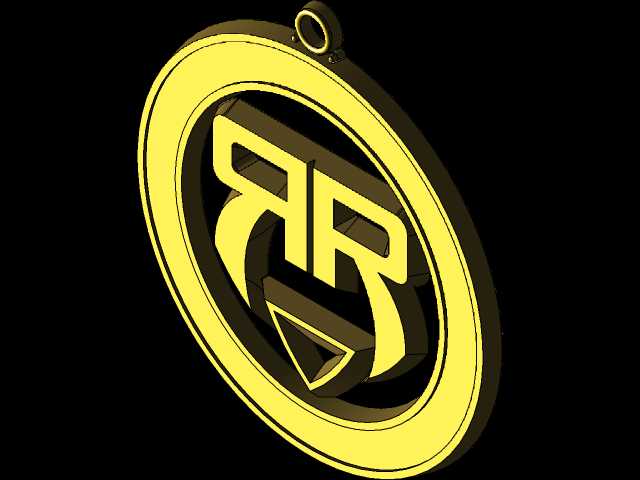

这款荣誉纪念挂饰的设计，最初是围绕团队文化标识的实体化落地展开，核心应用场景覆盖团队赛事纪念、成员荣誉授受、周边收藏配套等方向，可作为挂饰搭配挂绳、钥匙圈使用，也可嵌入展示框作为陈列摆件。从结构设计层面看，整体采用外椭圆环内嵌核心标识的双层嵌套结构，外轮廓为等宽椭圆闭环，顶部预留一体化成型的挂接吊环，吊环内孔尺寸适配常规直径3-5mm的挂绳、钥匙圈，安装边界上，吊环与椭圆主体的过渡处做了R2圆角强化，避免长期悬挂受力出现应力断裂，整体外轮廓的长轴、短轴比例控制在1.2:1，握持与悬挂时的视觉平衡感更优。内嵌的核心标识采用立体浮雕结构，笔画之间预留了最小1.5mm的间隙，既保证3D打印成型时不会出现粘料堵孔，也适配后续金属铸造、电镀等后处理工艺的加工要求，标识底部的三角造型做了下沉0.8mm的凹槽处理，与外椭圆环的内圈形成高低错落的层次，光影下的立体感更强。设计过程中优先考虑了不同加工工艺的适配性，不管是采用光固化3D打印做树脂原型，还是失蜡铸造做黄铜、不锈钢金属成品，所有结构的拔模斜度统一控制在1.5°，没有倒扣结构，不需要额外做拆分滑块就能直接脱模，大幅降低生产加工的复杂度。实际使用中，挂饰的整体重量控制在15g以内，佩戴时不会有明显的坠重感，外边缘全部做了R0.5的圆角钝化处理，不会出现锐边刮蹭衣物、皮肤的问题。标识的笔画厚度做了差异化设计，主笔画厚度2mm，辅助装饰笔画厚度1.2mm，既保证整体结构强度，不会因为轻微磕碰出现断裂，也能让标识的识别度在不同观察角度都保持清晰。考虑到收藏场景的长期存放需求，结构上没有设计易积灰的深槽死角，所有凹槽的深度不超过1mm，日常擦拭清洁非常方便，表面可以根据需求做抛光、喷砂、电镀古铜等不同处理，适配不同的风格需求。
