C型偏心压紧器械夹结构设计

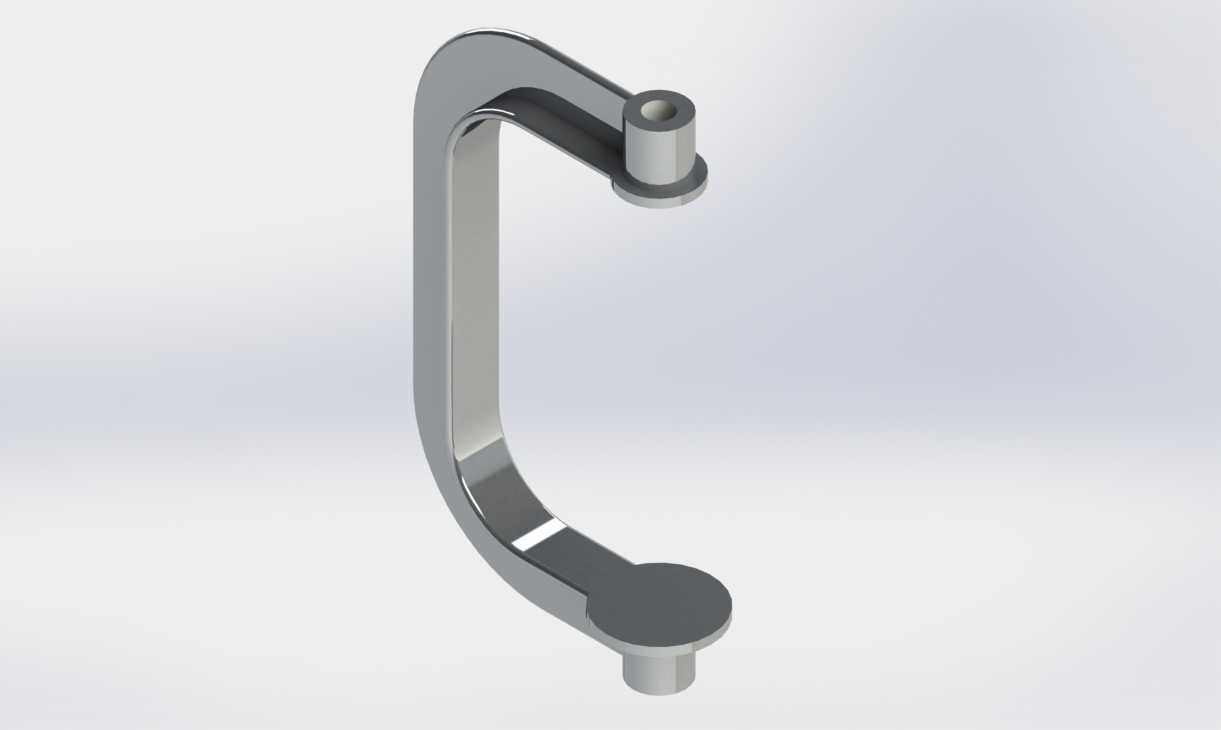

这款C型结构的压紧夹件，在工装夹具、小型装配工位、检测治具领域应用十分普遍，日常产线里做小型零部件的定位压紧、工序间临时固定都能用到，相比传统螺纹旋紧的夹件，它的操作行程更短，扳动到位即可完成锁紧，不需要反复旋转手柄，适配快换工装的节拍需求。从结构设计逻辑来看，整体采用一体化弯臂构型，避开了多零件拼接带来的装配间隙，弯臂的圆弧过渡段做了等强度校核，受力时应力不会集中在弯折拐点，两端的同轴圆柱凸台是安装基准，分别对应固定端与压紧端的装配位，上端凸台带沉孔结构，可穿入销轴实现夹件的摆动铰接，下端的圆盘压头做了平面精磨处理，和被夹紧工件接触时不会压伤工件表面，同时保证压紧力均匀分布。设计时优先考虑了安装边界的适配性，弯臂的内空开口尺寸预留了足够的工件容纳空间，不会和被夹工件的侧边结构产生干涉，整体厚度方向的尺寸控制紧凑，安装后不会占用过多工位空间，铰接孔的公差选用H7配合等级，装配后摆动无卡滞，长期使用也不会出现旷量。实际使用场景中，这类夹件常配套在小型装配台、电子元器件治具、小型五金件加工工位上，配合弹簧或者凸轮驱动结构，就能实现快速压紧与松开，压头的端面可以根据被夹工件的材质更换橡胶垫或者铜垫，避免划伤软质工件表面。弯臂的截面采用矩形变截面设计，靠近铰接端的截面厚度更大，承受压紧反力时的变形量控制在0.02mm以内，满足精密装配工位的定位精度要求，两端凸台的同轴度公差控制在0.03mm以内，安装后摆动轨迹不会出现偏移，保证压头每次压紧都能落在预设的接触区域。不同于普通的冲压C型夹，这款夹件的结构刚性更强，适合需要稳定夹紧力的工序场景，不需要额外做加强筋结构，一体化的构型也减少了后续的装配工作量，在治具设计选型时，只需要匹配对应的铰接销轴与驱动件，就能快速集成到现有工装结构中，不需要做过多的二次改型。
