哈雷摩托车专用梅斯内特连接支架结构

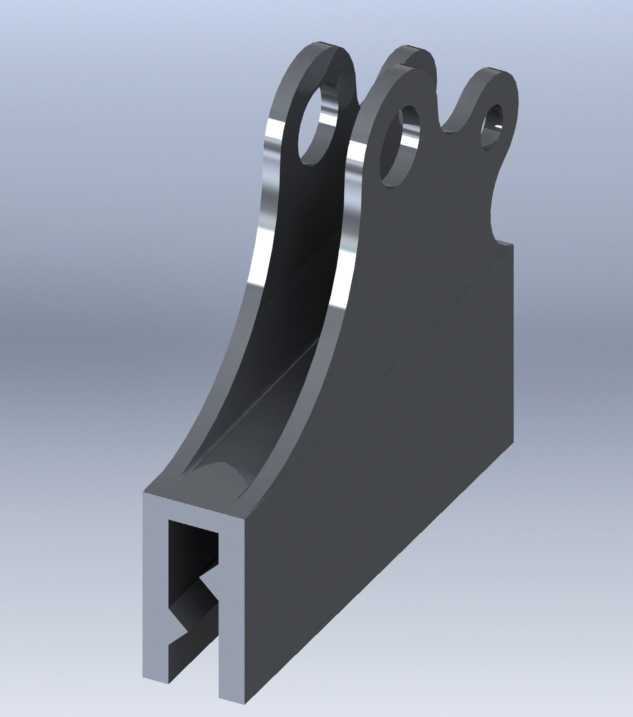

这款支架属于机车改装与原厂配套场景下的受力连接构件，主要适配哈雷克特利系列车型的副车架与外挂组件连接工位，日常承担车身侧挂部件的承重、限位以及振动缓冲传导作用，在机车行驶过程中需要持续承受路面颠簸带来的交变载荷，同时抵消发动机运转传递到车架的高频振动，避免连接部位出现应力集中导致的开裂或形变。从结构设计来看，整体采用一体式铣削成型的构型思路，底部设置燕尾槽型的卡接接口，能够直接与车架上的对应导轨结构实现无间隙配合，安装时不需要额外加工适配垫块，仅需通过顶部三个铰接孔位穿装销轴与防松螺栓，即可完成组件的固定，安装边界的公差配合控制在IT7级精度区间，既保证装配时的顺畅度，也能避免长期使用后出现连接松旷的问题。三个顶部铰接孔采用不同孔径的差异化设计，分别对应不同功能的外挂部件连接需求，靠前的小孔位用于固定线束卡扣或小型装饰覆盖件，中间两个大孔径孔位作为主承重铰接点，承担外挂组件的绝大部分垂直载荷，孔位边缘均做了倒角锪平处理，避免螺栓紧固时出现应力切口，同时提升销轴装配的同轴度。支架主体的弧形过渡结构并非单纯的造型设计，而是通过拓扑优化得出的受力传导路径，将外挂部件的载荷顺着弧形筋板均匀分散到底部的燕尾槽安装面，避免局部应力集中，筋板厚度从顶部铰接位置到底部安装面逐渐递增，在保证整体结构强度的前提下尽可能削减非受力区域的材料余量，实现构件的轻量化控制，降低整车簧下质量的同时也减少了材料成本。实际装车应用中，这类支架需要满足-40℃到120℃的工作温度区间耐受要求，适配不同气候区域的骑行场景，表面的硬质氧化处理层能够抵御路面泥水、融雪剂的腐蚀，长期户外使用也不会出现锈蚀剥落的问题。燕尾槽结构的设计还预留了一定的位置调整余量，安装时可以根据外挂部件的实际装配需求沿槽体方向微调固定位置，补偿车架焊接过程中产生的尺寸公差，降低整车装配的调校难度。在建模过程中，所有圆角、倒角的参数都严格对应机加工的工艺要求，不存在无法铣削成型的倒扣或锐角结构，后续生成工程图后可以直接导入加工中心完成编程生产，不需要额外做工艺性修补，铰接孔的同轴度、安装面的平面度都在模型中做了对应的公差标注参考，能够为后续的生产加工、装配校验提供准确的三维数据支撑。
