拉索尔水桶异形轮式承载结构设计

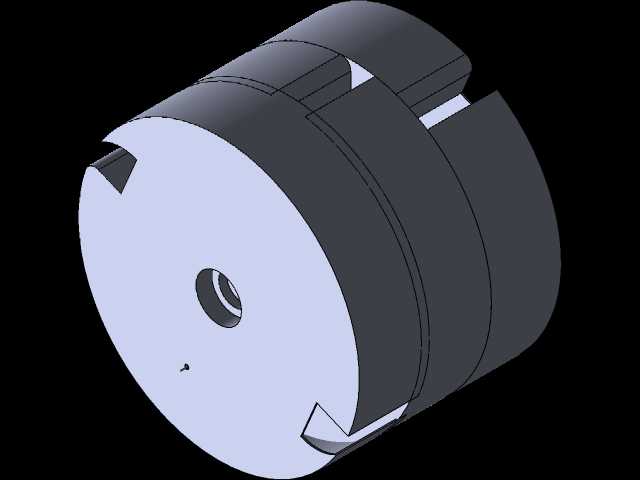

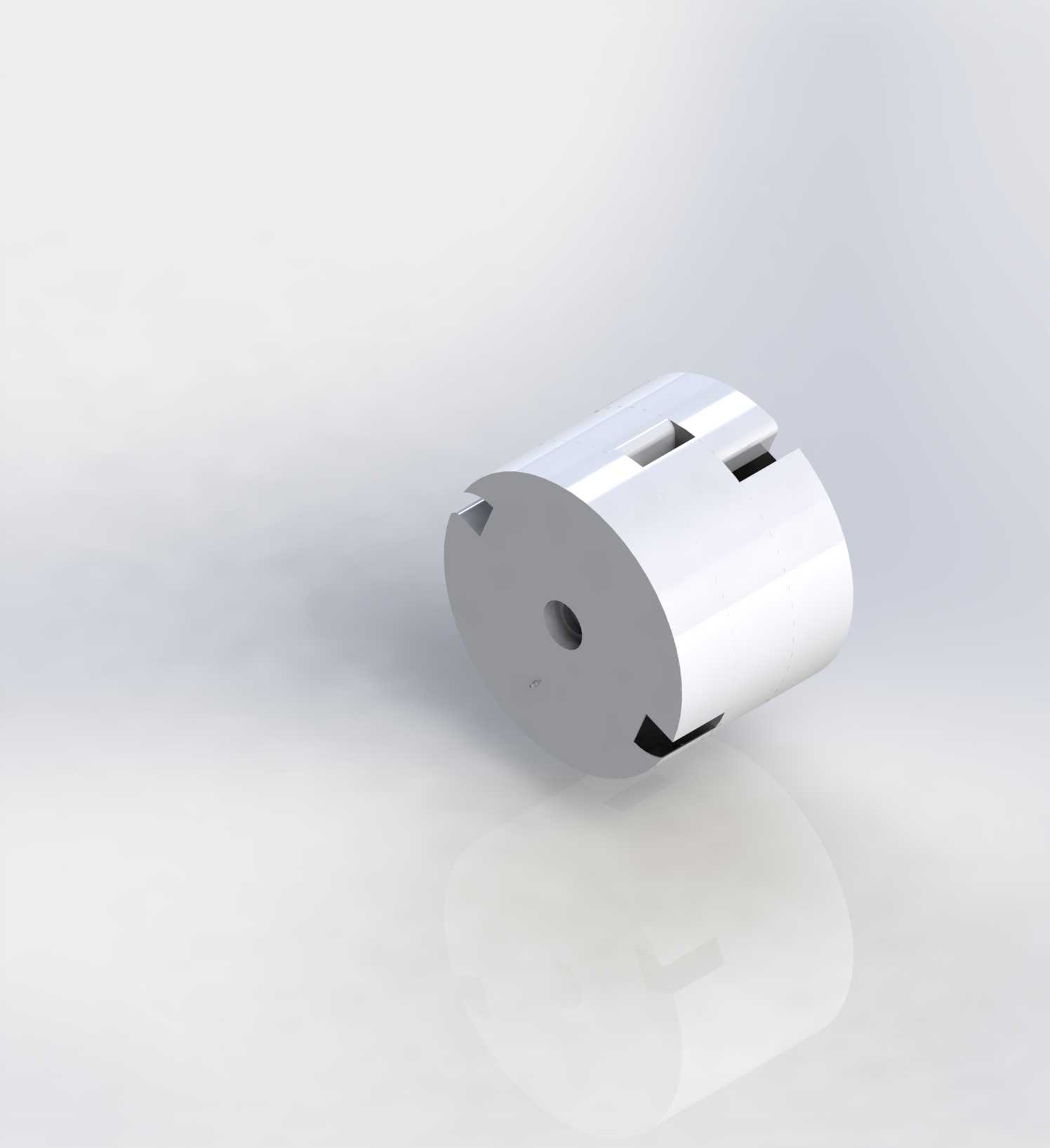

该构件的设计初衷是适配拉索尔挑战赛的特定承载需求，整体采用圆盘式主体结构，区别于常规圆形滚轮的完整轮廓，在轮体径向对称位置开设两处卡位缺口，一处为带斜向导向面的开口槽，另一处为直边矩形卡槽，可在作业过程中与配套的卡位销件配合，实现轮体转动到指定角度时的临时锁止，避免承载过程中出现非预期滑移。中心位置设置阶梯式通孔，大直径段用于嵌装耐磨轴套，小直径段作为定位基准面与传动轴配合，安装时可通过轴肩实现轴向定位，无需额外加装轴向挡圈即可限制轮体的轴向窜动，安装边界需预留轮体厚度1.2倍的轴向空间，径向空间需覆盖轮体外径1.05倍范围，避免转动时与周边机架发生剐蹭。从实际应用场景来看，这类带卡位结构的轮式构件多用于需要间歇式转动定位的承载工位，比如赛事中的定点投送承载平台、小型物料转运的间歇分度工位，轮体主体采用等厚度圆盘设计，外圆面做了微小的倒角处理，既可以减少转动过程中与接触面的摩擦阻力，也能避免锐边划伤操作人员或配套传送带。设计过程中优先考虑了受力均匀性，两处卡位缺口的位置经过受力校核，在轮体承受额定径向载荷时，缺口根部的应力集中系数控制在许用范围内，不会出现根部开裂的问题，中心轴孔的同轴度公差按照IT7级设置，保证轮体转动时的径向跳动量控制在合理区间，减少运转过程中的振动噪音。不同于常规滚轮的全周转动设计，该构件的缺口卡位结构可以实现每转动180度完成一次锁止定位，适配需要双工位切换的作业场景，轮体的两个端面均做了平面度处理，可直接与两侧的支撑板贴合安装，不需要额外加装调整垫片，降低了装配复杂度。在实际选型适配时，需要注意配套传动轴的直径需与中心阶梯孔的小直径段保持间隙配合，配合公差选H7/g6即可满足转动顺畅的需求，卡位销的端面需要做圆角处理，避免与缺口斜向导向面接触时出现卡滞，导向面的倾斜角度经过反复验证，既能保证销件顺利滑入卡槽完成锁止，也能在解锁时施加较小的轴向力即可脱离卡位，不会出现锁止后无法脱开的故障。
