表土采样作业用拉索尔滚筒结构设计

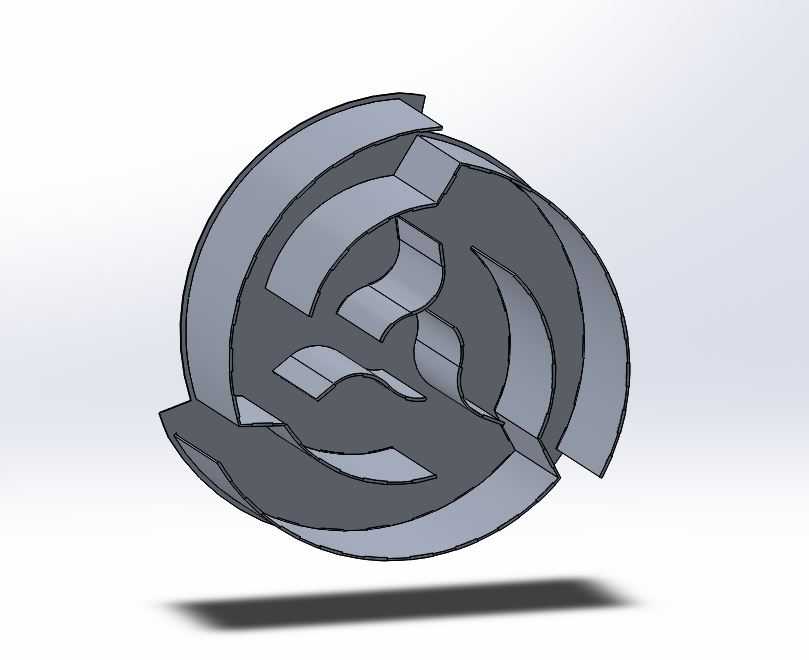

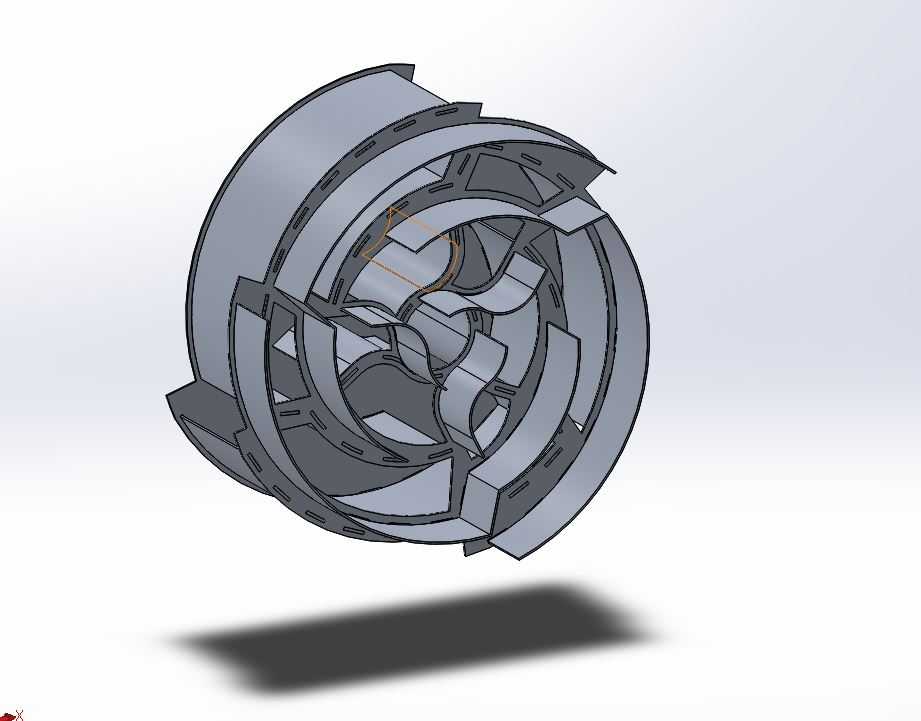

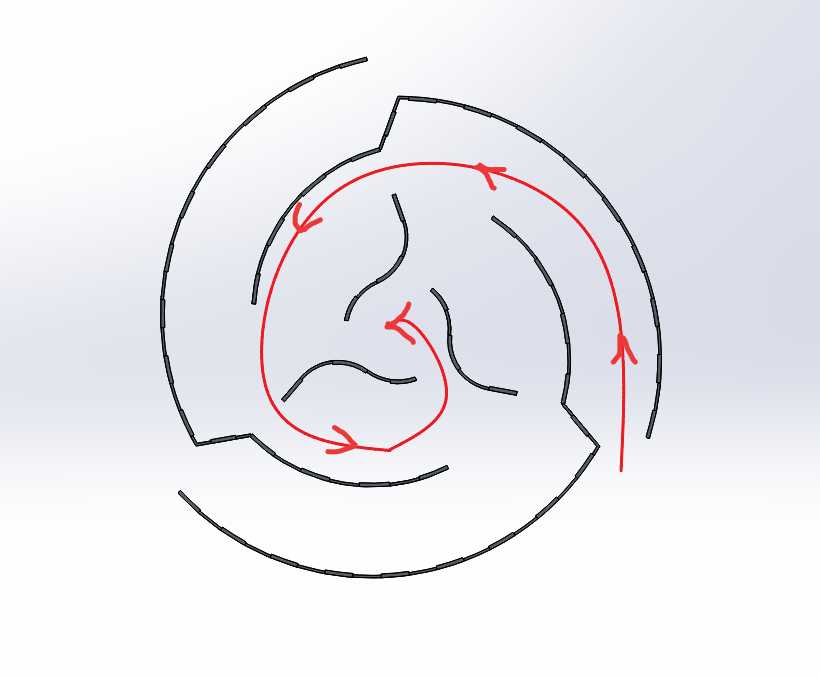

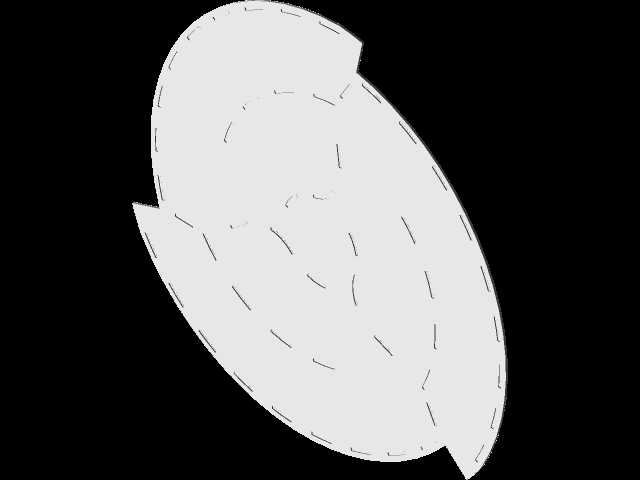

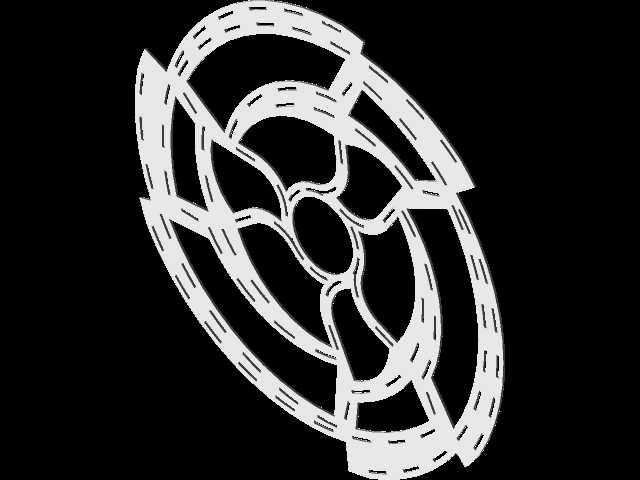

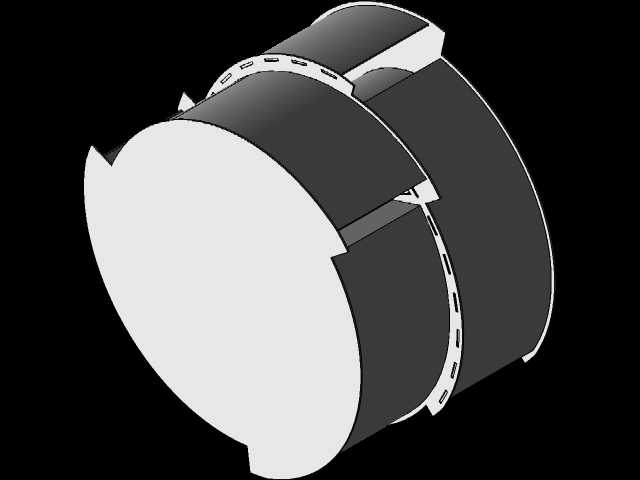

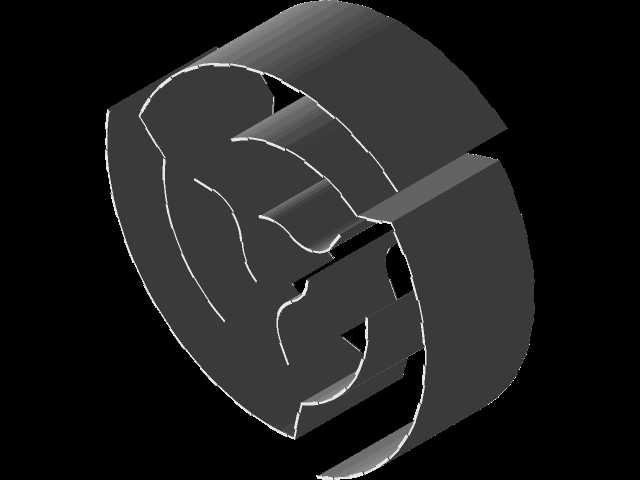

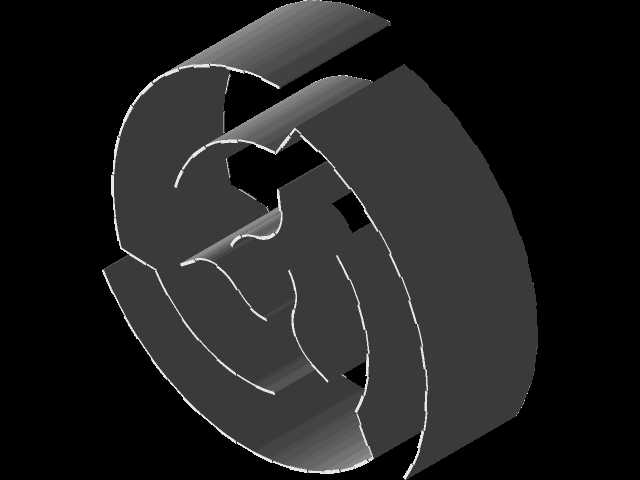

在农田土壤普查、地质表层土勘探、矿区表层覆土修复作业场景中，表层原状土的定量采集与无堵塞转运一直是采样设备的核心痛点，这款拉索尔滚筒作为表层采样设备的核心取料执行部件，可直接配套挂载于移动式采样机前端，替代传统敞口取料斗易堵料、撒料、采样量不稳定的缺陷。从结构设计逻辑来看，滚筒采用分体式双段腔体布局，两段腔体周向错位40度布置，每段腔体设置3个弧形挖掘侧刃，作业时随着设备向前推进，滚筒顺时针回转，侧刃可连续切入表层土壤，将表土铲入腔体内部；分隔两段腔体的中间盖板上开设均匀分布的过料孔，进入腔体的表土可通过过料孔在两段腔体内均匀分流，避免单侧腔体堆料导致的滚筒动平衡失衡，同时盖板可阻挡大块砾石直接进入腔体深处，减少卡滞风险。滚筒内壁设计有连续螺旋导料结构，顺时针取料回转时，螺旋导程方向与回转方向匹配，可将进入腔体的表土锁存于腔体内，避免作业行进过程中表土从桶口洒落，同时螺旋结构可在储料过程中对表土形成轴向疏导，避免黏性表土在桶口位置堆积堵塞，保证连续采样过程中进料顺畅。当完成一段采样行程需要卸料时，滚筒切换为反向回转，此时内壁螺旋导料结构的导程方向与反向回转方向匹配，可推动腔体内存储的表土沿着螺旋路径向出口端移动，无需额外设置推料、刮料机构即可完成快速卸料，大幅简化了采样头的结构复杂度。从安装边界来看，滚筒最大回转直径为435mm，可适配额定采样深度0-150mm的表层土采样作业需求，筒体采用2mm厚度的铝合金板材加工，整体自重较轻，可降低采样臂的负载要求，筒体金属板的连接边缘采用折边咬合加铆接的工艺，避免焊接变形导致的筒体圆度超差，保证回转过程中与侧密封板的配合间隙均匀，减少细土泄漏。滚筒两端的连接法兰采用标准止口定位设计，可直接与采样设备的回转驱动轴、侧端盖配合安装，无需额外设计定制转接件，最大啮合长度135mm的参数可保证与驱动端的连接强度，满足连续回转作业的扭矩传递要求，适配野外复杂地形下的连续采样作业工况，可有效提升表层土壤采样的作业效率，降低堵料、撒料导致的采样误差。
