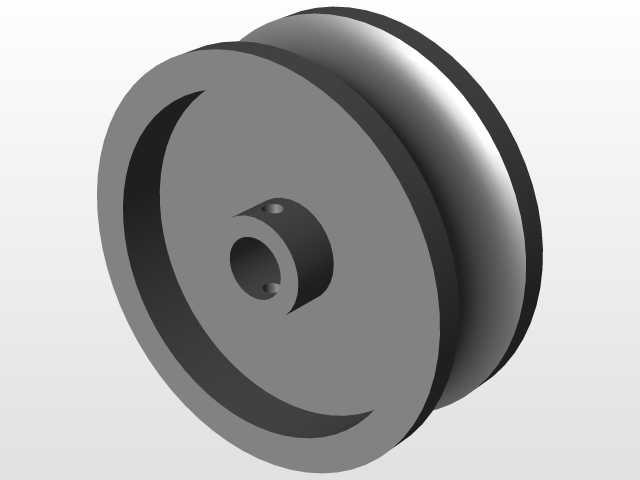

12mm杆径配套滑动导向滚轮结构

这款滚轮主要面向直线滑移类机构的减摩需求设计，适配直径12mm的光杆安装轴，在各类轻载滑移工位、物料导向托架、可调式工装挡架、小型滑移检测台架中都能见到这类结构的应用。日常设备调试中，很多需要沿固定光杆调整位置的功能组件，如果直接让构件与光杆干摩擦，不仅推拉阻力大，长期使用还会刮伤光杆表面镀铬层，导致调整卡滞、锈蚀加速，这类配套滚轮就是为解决该类问题而生的。从结构设计来看，滚轮采用单轮槽内嵌的安装逻辑，轮毂中心的安装孔与12mm光杆采用间隙配合，孔壁预留了润滑脂存储的微小环槽，日常维护时只需在装配阶段涂抹少量锂基脂，就能保证长期滑动顺畅，不会出现干磨异响。轮毂上对称设置的两个紧定螺钉孔，可根据使用需求选择两种安装模式：如果需要滚轮随构件沿光杆轴向滑移，就不锁紧紧定螺钉，让滚轮可绕光杆自由转动，将构件与光杆的滑动摩擦转化为滚轮的滚动摩擦，大幅降低移动阻力；如果需要滚轮作为定滑轮类的导向支点使用，就通过紧定螺钉将轮毂锁死在光杆的固定位置，让轮槽承托牵引绳或者滑移件的侧边，实现导向限位。滚轮的轮缘采用圆弧过渡的宽槽设计，槽面弧度经过匹配计算，既可以承托沿光杆移动的构件底部，避免构件直接剐蹭光杆，也能在作为导向轮使用时，适配直径3-8mm的柔性牵引索，不会出现跳绳、卡滞的问题。从安装边界来看，滚轮整体外径控制在合理范围，轮体厚度适配多数轻载构件的安装空间，安装时不需要额外加工复杂的支座，只需在待移动的构件上开设对应光杆的过孔，将滚轮套在光杆上后，把构件承托在滚轮轮面即可，不需要额外的紧固件连接，装配效率很高。实际使用中，这类滚轮常成对布置在构件的两侧支撑位，让构件的重量完全落在滚轮上，光杆只起到导向定位作用，不仅移动手感轻盈，还能避免构件倾斜卡滞，在小型自动化设备的可调挡料机构、实验室测试台的滑移支架、仓储货架的可调分隔架上都有很高的适配性。设计时特意将轮体的边角做了倒圆处理，避免安装调整时尖锐边角划伤操作人员，轮毂的壁厚经过强度校核，在承受5kg以内的径向载荷时不会出现变形开裂，完全满足轻载滑移场景的使用需求。
