RJ45转D-Sub15针模块化通讯适配连接器

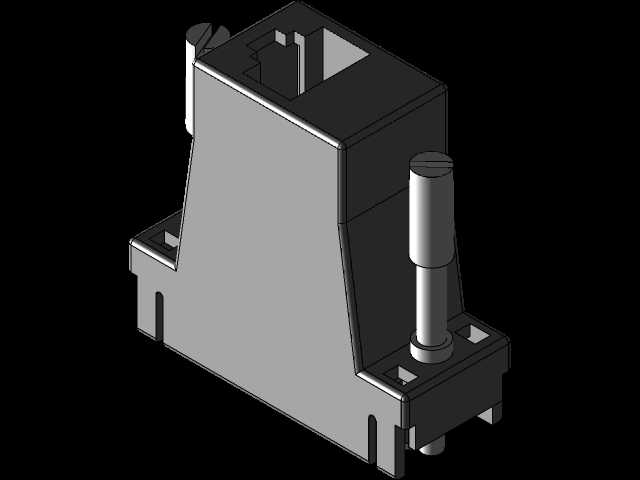

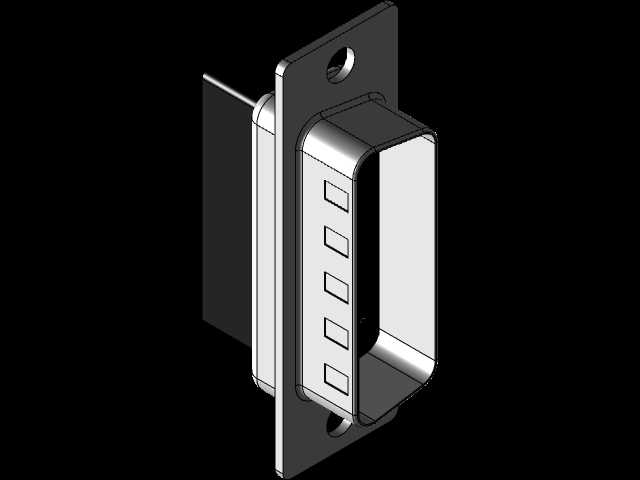

这款适配连接器主要解决工业通讯场景下不同接口制式的快速互联问题，常见于工业控制柜内部布线、现场总线设备调试、老旧工控设备通讯升级、测试工装信号转接等场景，能够在不改动原有设备硬件接口的前提下，实现RJ45以太网接口与D-Sub 15针串行/信号接口的物理层适配，省去现场临时焊接接线、改制线缆的繁琐工序，提升现场布线与设备调试的效率。从结构设计来看，整体采用立式安装的基座构型，主体为阻燃工程塑料壳体，壳体侧边预留了卡扣式安装槽位，可直接卡装在标准DIN导轨或者设备面板的预留卡位上，底部带有定位凸台与安装固定孔，安装时可通过螺丝完成二次紧固，避免设备运行过程中受线缆拉扯、振动影响出现接口松脱的问题。接口端的设计充分考虑了现场使用的可靠性，RJ45端内置标准8P8C接触弹片卡槽，弹片采用磷青铜镀镍材质，保证多次插拔后的接触稳定性，同时接口处带防脱卡扣卡位，可匹配常规带水晶头卡扣的网线，插入后可避免意外脱落；D-Sub 15针端采用标准三排针脚布局，针脚位置公差控制在0.05mm以内，可兼容市面上标准的DB15公头/母头接插件，插合后针脚接触电阻满足工业通讯的信号传输要求。整体外形采用阶梯式构型，上部为RJ45接口容纳腔，下部为D-Sub接口与安装基座，整体安装边界紧凑，横向占用空间仅相当于常规DB15连接器的1.2倍，可在高密度布线的控制柜内并排安装，相邻适配器之间不会出现干涉问题。壳体侧面预留了接地柱安装位，可根据现场使用需求连接屏蔽地线，降低工业现场电磁干扰对信号传输的影响，内部的接线腔体采用分隔式设计，不同针脚的接线位之间设置绝缘隔筋，避免高压信号串扰影响通讯质量。设计过程中充分考虑了现场装配的便利性，壳体采用上下扣合的装配结构，无需额外使用粘接剂即可完成壳体组装，内部的接触件模组可单独拆卸更换，当某一端接口出现磨损损坏时，无需整体更换整个适配器，仅需替换对应接触模组即可降低维护成本。安装时需注意预留足够的插拔操作空间，RJ45端前方需预留至少30mm的网线插拔操作距离，D-Sub端侧面需预留15mm的螺丝锁付操作空间，保证后期维护时无需拆卸周边相邻器件即可完成线缆插拔操作。
