适配UR5机械臂的D435相机安装固定支架

在协作机器人视觉集成项目里，视觉传感器的安装刚性与定位精度，直接决定了手眼标定的最终误差，也影响着后续视觉引导抓取、三维重建、避障检测等功能的实际落地效果。这款安装支架是专门针对UR5协作机械臂末端搭载Intel Realsense D435深度相机设计的适配结构，解决了通用安装件无法兼顾机械臂安装接口与相机固定需求的痛点。

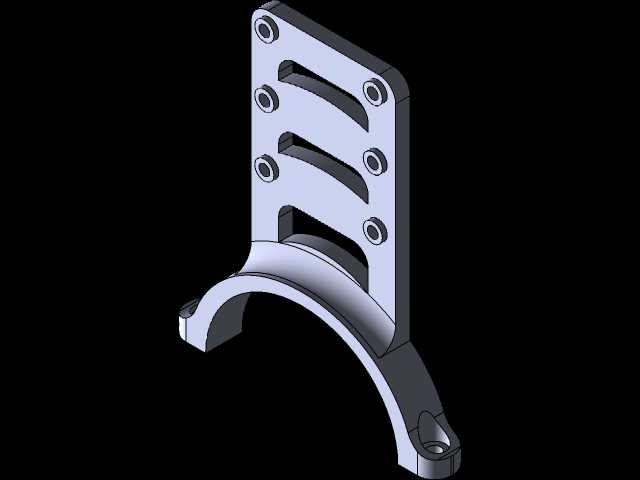

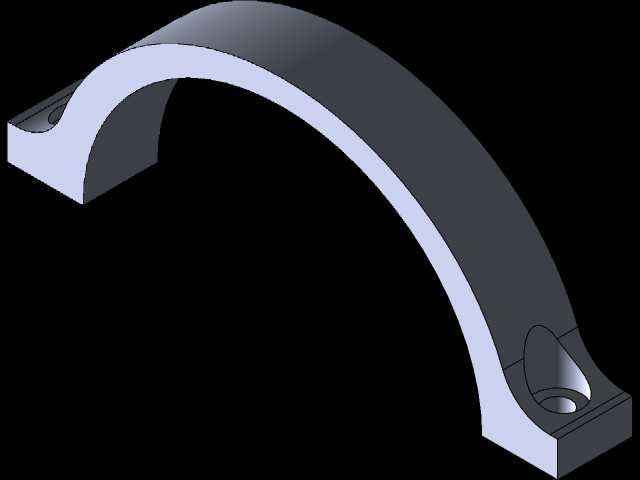

从实际应用场景来看，这类支架多用于3C电子装配线的工件定位抓取、小型仓储场景的料箱拣选、教学实训平台的视觉算法验证等场景，这类场景中机械臂负载余量有限，同时对相机的安装位置稳定性要求较高，不能出现运行过程中支架晃动导致的点云偏移问题。设计时首先考虑了安装边界的约束：支架下半部分采用抱箍式圆弧结构，完全贴合UR5机械臂末端法兰附近的臂体圆弧轮廓，抱箍的开合间隙预留了足够的锁紧余量，安装时无需拆解机械臂原有结构，直接通过侧面锁紧螺钉即可完成固定，不会破坏机械臂的原有防护层。

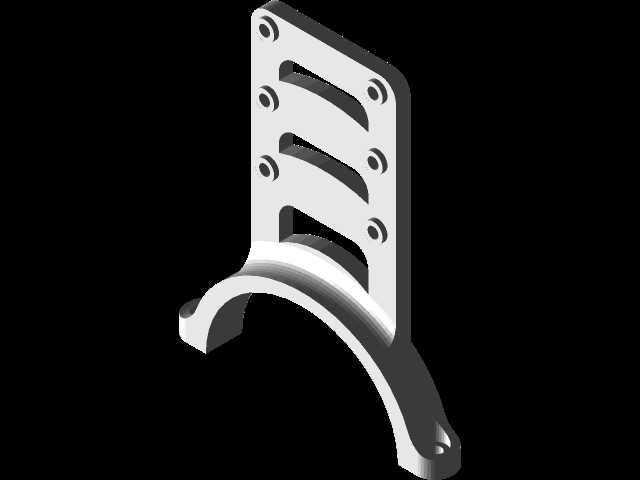

支架上半部分的安装平面做了等距排布的多组安装孔位，孔位间距完全匹配Intel Realsense D435相机底部的固定螺纹孔规格，同时预留了三组腰型调节槽，允许相机在安装时做前后方向的位置微调，方便使用者根据实际视野需求调整相机伸出长度，避免机械臂本体进入相机视野造成无效遮挡。结构上采用了一体化折弯加筋的设计思路，在支架的竖直连接段做了三道内凹的加强筋结构，在不增加整体壁厚、控制零件重量的前提下，大幅提升了支架的抗扭刚性，避免机械臂高速启停时支架出现共振抖动。

尺寸设计上严格控制了整体的外伸长度，支架从臂体安装面到相机安装面的伸出距离经过反复校核，既保证相机的视场角不会被机械臂末端的夹爪、工具等结构遮挡，又尽可能缩短力臂长度，降低支架末端的负载力矩，避免给机械臂末端关节带来额外的负载负担。安装孔的位置精度控制在±0.1mm以内，保证相机安装后光轴方向与机械臂末端坐标系的平行度误差在允许范围内，减少手眼标定时的额外补偿工作量。

表面处理上采用了硬质阳极氧化工艺，既提升了零件的表面硬度，避免安装过程中出现刮擦掉屑，也能在工业现场的多尘、轻微油污环境下保持长期使用不出现锈蚀，适配车间的常规作业环境。整个支架的结构没有多余的冗余设计，所有的倒角、圆角都做了工艺性处理，既避免尖锐棱角在安装调试过程中划伤操作人员，也符合机械加工的工艺要求，常规的CNC铣削设备即可完成加工，加工成本可控，适合小批量项目配套使用。
