深沟球滚动轴承三维结构设计

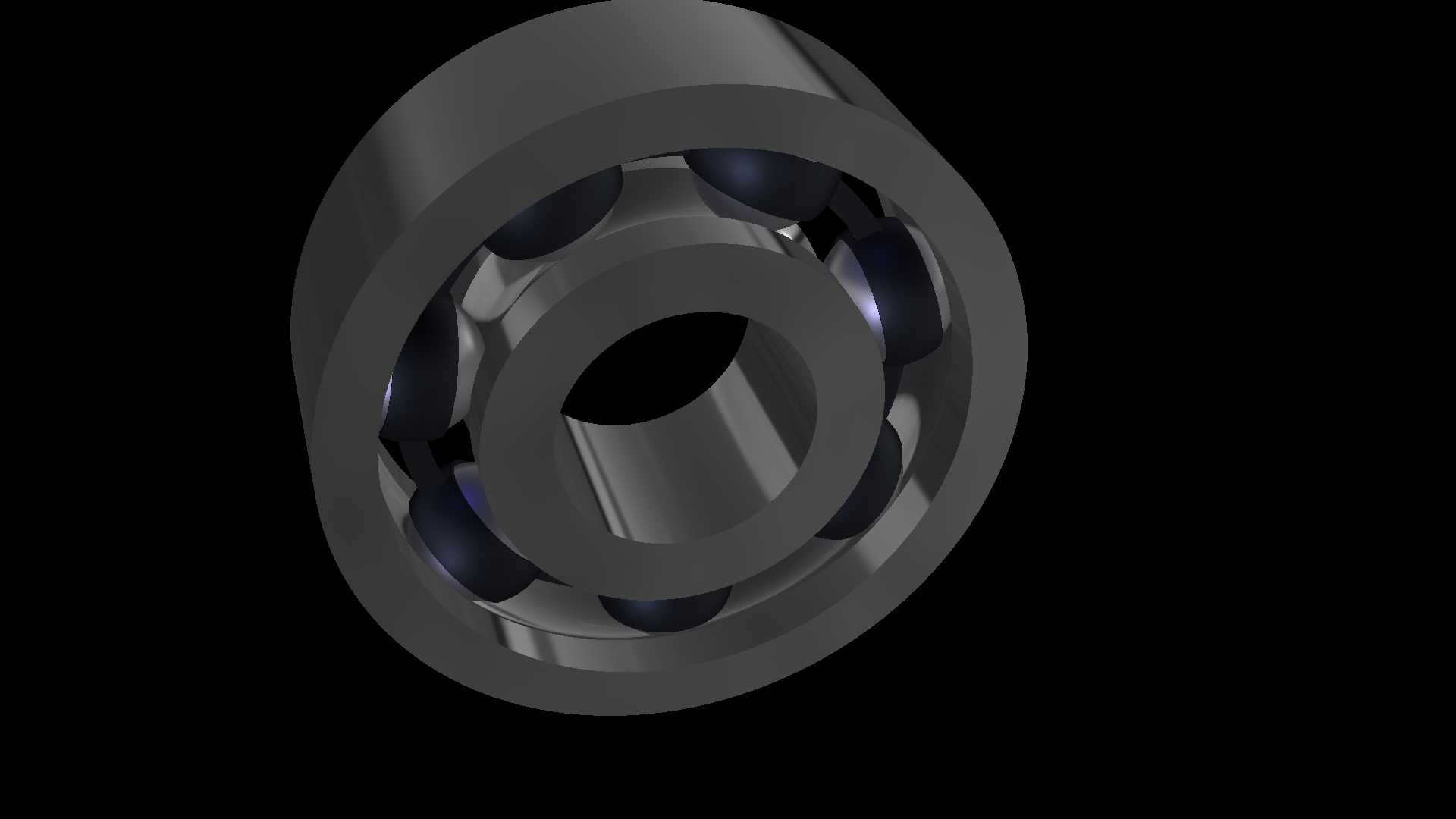

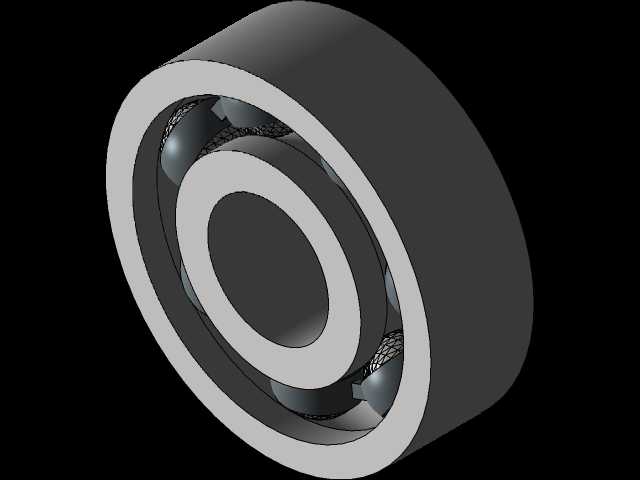

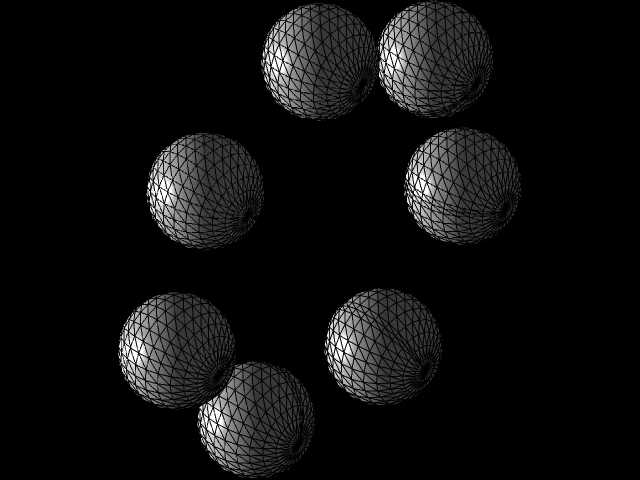

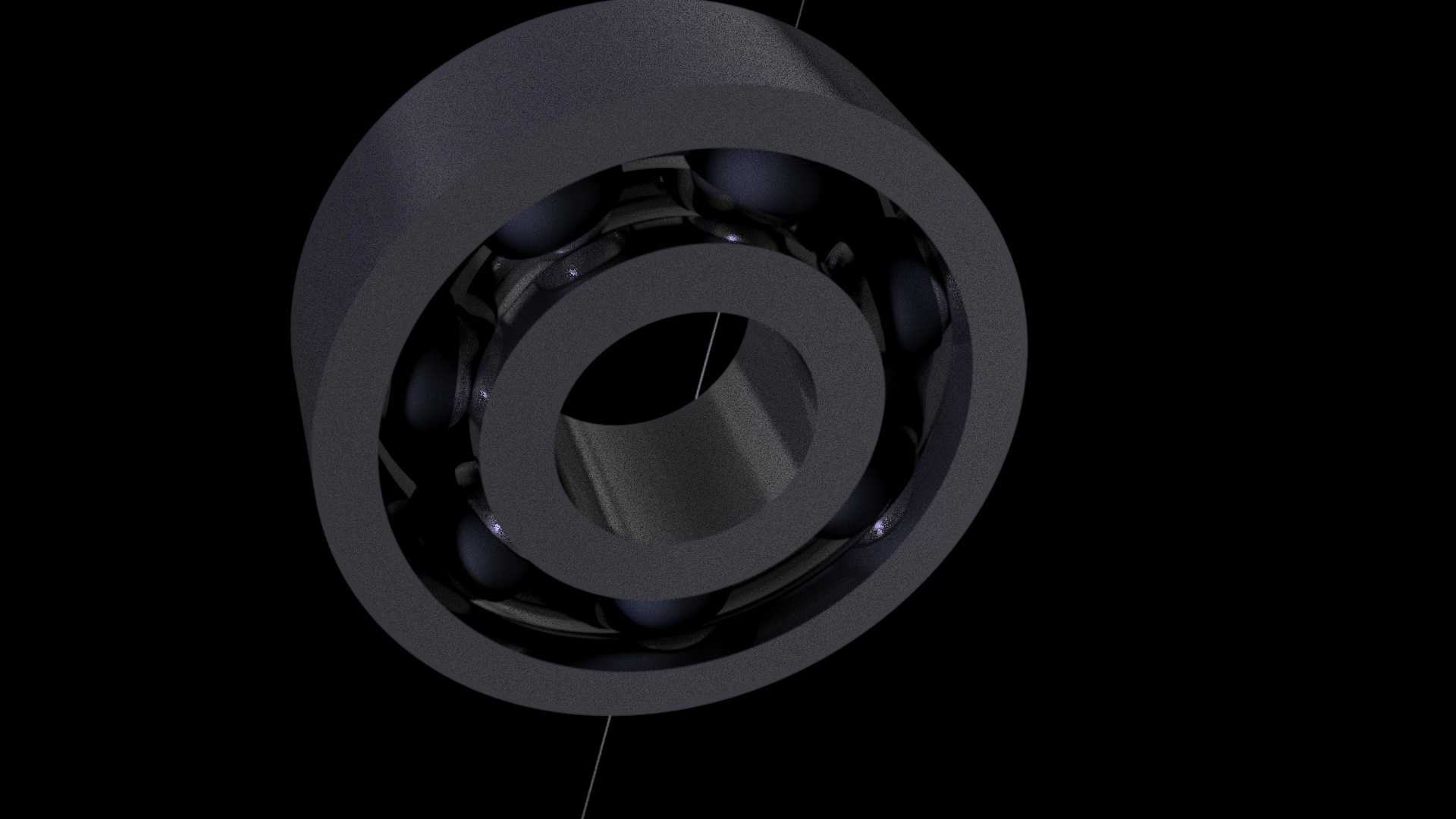

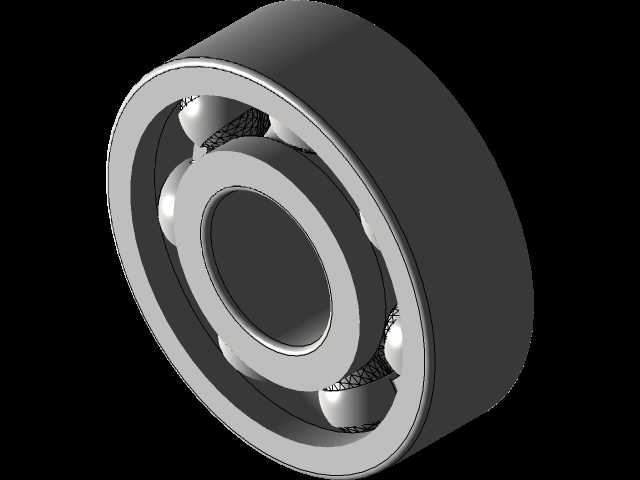

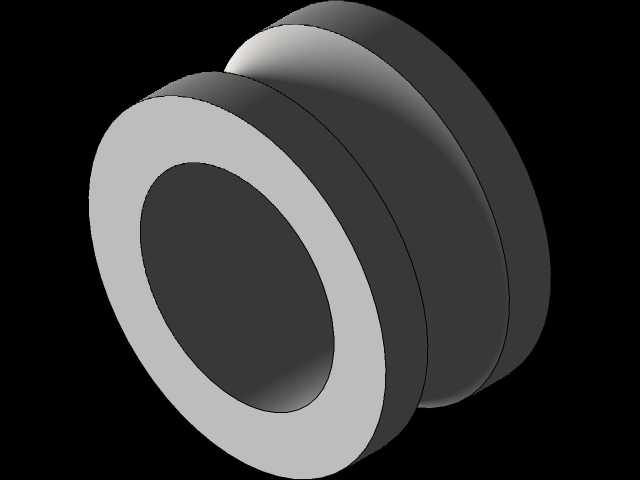

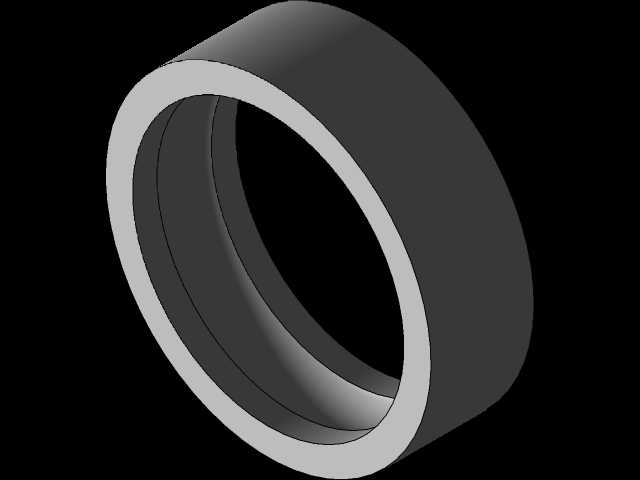

作为旋转传动系统里的核心支撑部件，这类深沟球轴承的三维建模，需要先明确实际工况下的安装边界与载荷传递路径，才能保证模型还原度满足后续装配仿真、干涉检查的需求。从结构组成来看，模型完整还原了内圈、外圈、滚动体、保持架四个核心部分，内圈通常与轴颈过盈配合随轴同步转动，外圈则安装在轴承座孔内起到固定支撑作用，二者之间的滚道曲率经过匹配设计，既能让钢球在滚道内顺畅滚动，又能均匀承受径向载荷与一定比例的轴向载荷。在实际工业场景中，这类轴承的应用覆盖极广，从小型电机的输出端支撑、机床主轴的径向定位，到输送设备辊筒的旋转支撑、家电产品的电机传动位，都能见到同结构轴承的身影，不同应用场景下对轴承的径向游隙、密封形式有差异化要求，但核心的滚动接触结构逻辑完全一致。建模过程中，需要先确定轴承的公称内径、外径与宽度尺寸，这三个参数是安装适配的核心边界，内圈与轴的配合公差、外圈与座孔的配合公差，都要基于这三个基础尺寸做公差带匹配，模型里特意保留了滚道与钢球的接触间隙，还原实际装配后的游隙状态，避免建模时出现零间隙过约束的问题，影响后续运动仿真的真实性。保持架的结构设计是建模的细节重点，它的作用是将相邻滚动体均匀分隔，避免钢球在运转过程中直接接触产生摩擦磨损，模型里的保持架采用浪形冲压结构，兜孔弧度与钢球曲率匹配，既能够约束钢球的位置，又不会过度限制钢球的自转与公转运动。从功能特性来看，这类深沟球轴承摩擦系数小、极限转速高，在纯径向载荷工况下运转稳定性优异，同时能够承受双向的轴向载荷，不需要额外搭配止推部件就能满足多数中低速传动的轴向限位需求。建模时还需要考虑装配逻辑，内圈、外圈、钢球、保持架的装配顺序要符合实际生产装配流程，钢球在装入内外圈之间后，通过保持架分隔均匀，再完成保持架的铆接固定，模型里的各部件装配关系完全还原这一流程，方便结构设计人员直接调用模型做整机的装配干涉检查，也能作为选型时的结构参考，直观判断轴承安装位的空间是否足够，是否需要调整周边零件的避让尺寸。
