槽轮式间歇传动机构结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:291146

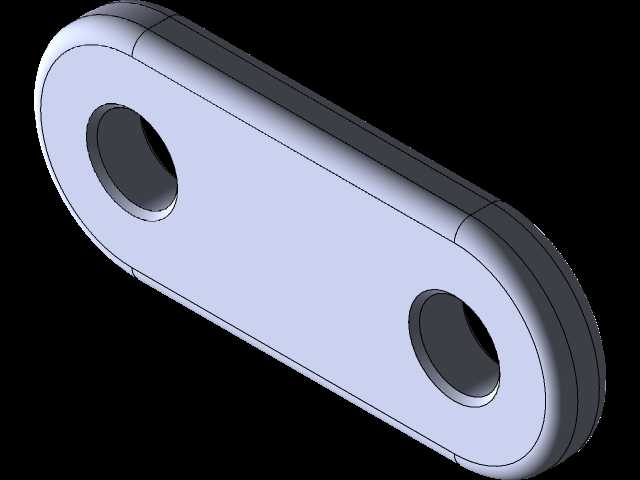

  • 槽轮式间歇传动机构结构设计

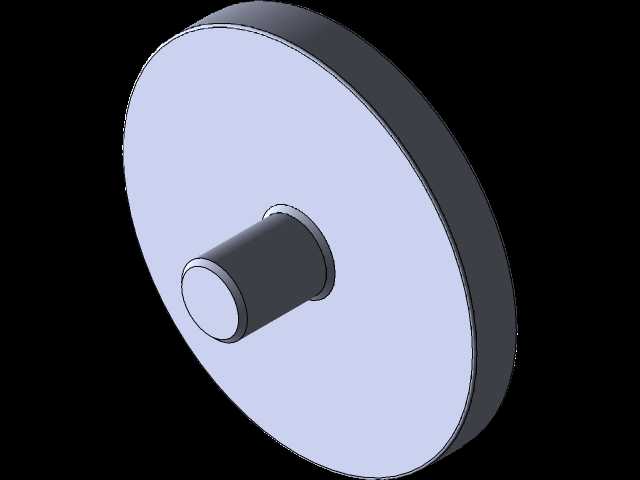

  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计

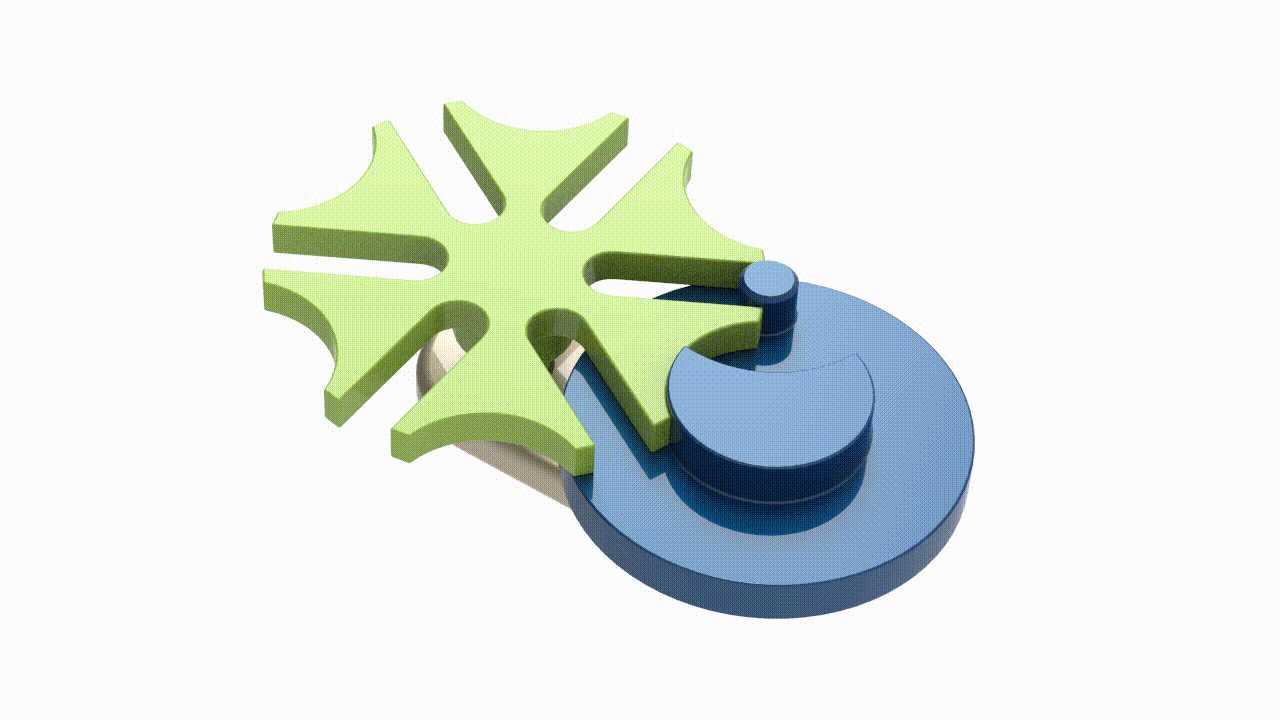

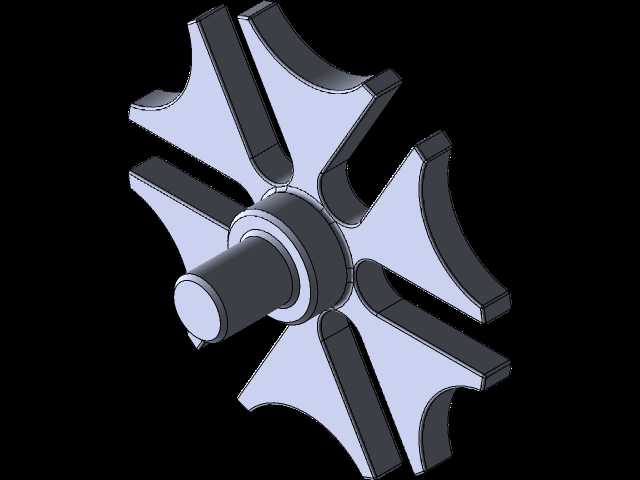

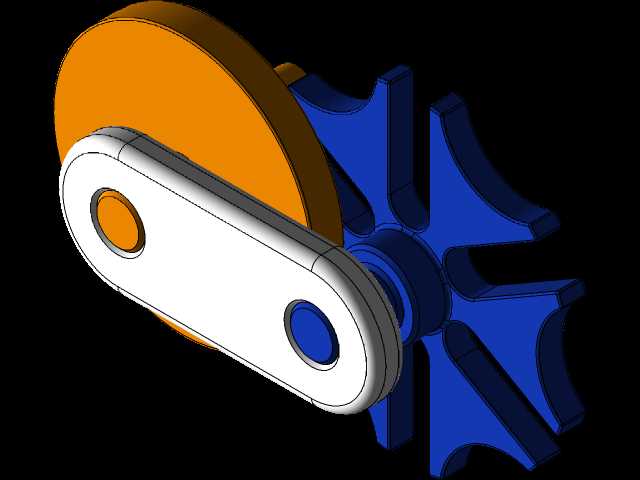

这类间歇传动结构常被用在需要实现周期性转位、步进送料的工位场景中,比如多工位装配转盘、包装线的分度送进、胶片牵引机构、自动机床的刀架转位环节,核心作用是把主动件的连续匀速旋转,转化为从动件的单向、有固定停歇间隔的步进转动,避免连续运转带来的工位错位问题。从结构组成来看,这套机构包含带缺口锁止弧的主动拨盘、带径向槽的从动槽轮两个核心构件,主动拨盘上的圆柱销在进入槽轮径向槽时,会拨动槽轮转过固定角度,当圆柱销脱离径向槽后,拨盘上的内凹锁止弧会和槽轮的外凸圆弧面贴合,把槽轮牢牢锁止在固定位置,不会因为外力出现偏移,保证停歇阶段的工位定位精度。设计这类机构时,首先要根据工位数量确定槽轮的径向槽数量,常见的4槽、6槽、8槽结构分别对应90度、60度、45度的单次转位角度,槽数越少,单次转位的角加速度越大,运行时的冲击载荷也就越高,所以高速轻载场景多选用6槽及以上的结构,低速重载场景可适当选用4槽结构来缩小整体安装体积。主动拨盘的回转中心和槽轮回转中心的中心距是核心安装边界参数,这个尺寸直接决定了圆柱销的回转半径、槽轮的径向槽深度,设计时要保证圆柱销进入和脱离径向槽的瞬间,槽轮上对应槽的中心线刚好和圆柱销中心与拨盘中心的连线垂直,避免出现刚性卡滞。锁止弧的配合间隙需要控制在合理范围,间隙过大会导致停歇阶段槽轮出现窜动,间隙过小则会在启停瞬间出现摩擦卡滞,实际装配时通常会在锁止弧面预留0.02-0.05mm的配合间隙,同时保证两个回转副的同轴度误差不超过0.01mm,降低运转过程中的磨损。槽轮的径向槽侧壁需要做轻微的倒角处理,避免圆柱销进入槽口时出现剐蹭,主动拨盘的圆柱销通常会采用轴承钢材质做淬火处理,表面硬度达到HRC55以上,减少长期往复接触带来的磨损,延长机构的维护周期。这类机构的优势在于结构简单、定位可靠,不需要额外的制动或定位组件就能实现固定角度的间歇转位,相比棘轮机构传动平稳性更好,冲击和噪音更小,适合中低速的自动化分度场景;但它的不足是转位角度固定无法调节,启停阶段存在柔性冲击,不适合高速重载的传动场景,设计选型时需要结合实际的工位节拍、负载大小、安装空间来调整槽数、中心距和构件尺寸,保证机构运行的稳定性和使用寿命。
