共轭齿轮传动减速装置结构设计

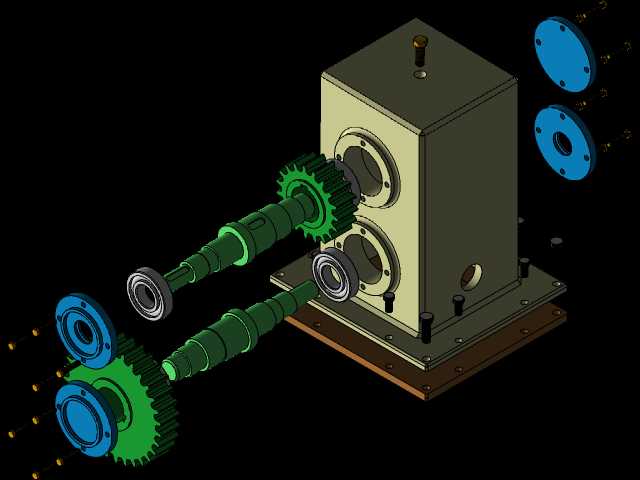

这套共轭传动结构的减速装置，主要适配中小功率的工业传动链路，常见于轻工输送线、小型机床进给机构、包装设备动力输入端这类需要匹配转速、放大输出扭矩的场景，用来衔接原动机与工作端，解决原动机输出转速过高、扭矩不足无法直接驱动负载的问题。从结构布局来看，采用立式方形箱体设计，箱体底部预留整圈安装法兰孔，可直接通过螺栓固定在设备安装基座上，安装时需保证输入输出轴的同轴度公差在0.05mm以内，避免轴系受附加径向力导致轴承过早磨损。箱体内平行布置两根传动轴，轴上装配共轭啮合的齿轮副，相比普通渐开线齿轮，共轭齿形的啮合重合度更高，传动过程中冲击载荷更小，运行噪音更低，适合对传动平稳性有一定要求的中低速工况。轴系两端采用深沟球轴承做径向支撑，轴承外圈与箱体轴承孔采用过渡配合，内圈与轴颈采用过盈配合，装配时通过轴承端盖调整轴向间隙，端盖与箱体结合面加装密封垫片，既可以防止箱体内润滑油泄漏，也能阻挡外界粉尘、切削液进入箱体内部破坏润滑环境。输入轴端伸出箱体外侧，通过联轴器与驱动电机输出轴连接，输出轴端可根据负载需求加装链轮、带轮或者联轴器对接工作机构，箱体顶部预留注油孔，日常维护时可直接从注油孔添加齿轮润滑油，无需拆解箱体，底部设有放油螺塞，方便定期更换污油。设计过程中优先考虑了装配工艺性，所有轴上零件都采用轴向定位结构，齿轮、轴承、轴套都可以从轴端依次套装，无需做特殊的工装夹具就能完成整机组装，箱体的轴承孔采用一次装夹镗削加工，保证上下两孔的平行度公差，避免齿轮啮合时出现偏载导致齿面异常磨损。整套结构的外形尺寸紧凑，立式安装的形式不占用过多设备横向安装空间，适合安装位置受限的设备改造或者紧凑型新设备的动力单元选型，齿轮参数经过匹配计算，可实现稳定的减速比输出，传动效率保持在90%以上，日常维护仅需定期检查润滑油油位、更换密封件即可，运维成本较低。
