小速比直齿圆柱齿轮减速电机结构

项目分类:3D模型 发布时间:2021-09-27 ID:290980
  • 小速比直齿圆柱齿轮减速电机结构

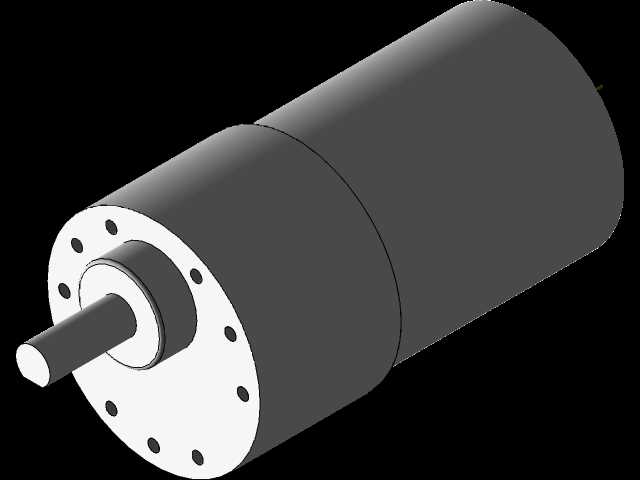

在小型自动化输送线、桌面级实验设备、智能小家电驱动模块这类对安装空间有严格限制的场景里,这类小速比减速电机的选型适配一直是结构设计环节的重点,很多设计新手容易只关注输出扭矩参数,忽略安装边界与输出轴的配合公差,导致后期装配出现干涉或者传动异响问题。这款减速结构采用6.3:1的固定传动比,输入端适配常规小功率直流有刷或无刷电机,通过三级直齿圆柱齿轮啮合实现减速增扭,相比行星减速结构,直齿传动的加工成本更低,传动效率在额定负载下能维持在九成以上,适合对传动精度要求不是极端苛刻,但对成本控制、运行噪音有均衡要求的民用及小型工业场景。从安装边界来看,整机主体外径为37mm,轴向总长度50mm,输出轴采用单扁位结构,法兰端面上均匀分布6个安装孔,孔位分度圆与常规37mm系列减速电机的安装尺寸完全兼容,设计时不需要额外更改安装板的孔位布局,能直接替换同规格的旧款减速部件,降低设备改型的设计工作量。设计这类减速结构时,首先要确认各级齿轮的模数与齿宽匹配,输入端高速级齿轮因为转速高,齿面需要做硬化处理减少磨损,低速级输出齿轮承受扭矩更大,要校核齿根弯曲强度,避免过载断齿。输出端的轴承选用深沟球轴承,能同时承受径向载荷与少量轴向载荷,适配输出轴带轮、小齿轮的安装受力需求。实际应用中,这类减速电机常用来驱动小型传送带的主动辊、自动售货机的出货机构、智能窗帘的传动杆,还有桌面3D打印机的送料机构,这些场景的负载扭矩普遍在1N·m以内,额定转速在几百转每分钟,刚好匹配该速比下的输出特性。建模时要注意齿轮啮合的侧隙预留,不能完全零侧隙装配,否则低温环境下齿轮热胀容易出现卡滞,同时机壳的止口配合公差要控制在H7/h6区间,保证前后端盖的同轴度,避免齿轮啮合错位导致的运转噪音增大、寿命缩短。输出轴的伸出长度要结合配套的传动件轮毂长度确定,这款结构的输出轴伸出长度适配常规的同步带轮、直齿轮安装,不需要额外加工轴伸,能减少装配工序。
