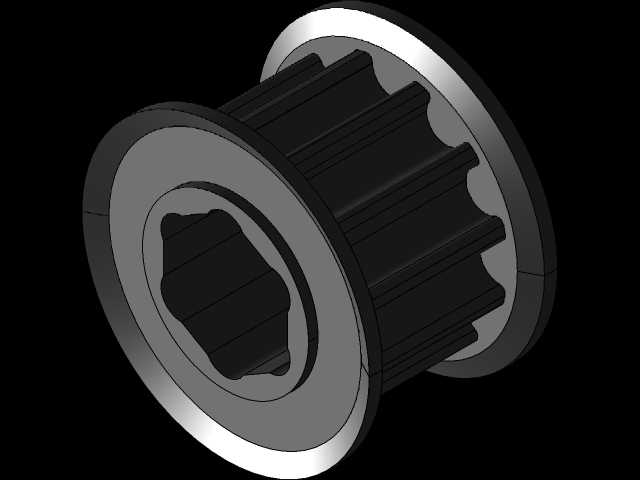

这类带挡边的同步带轮,常应用在需要精准转向传动的动力传输场景中,比如小型自动化输送线的转角换向机构、轻工设备的转向驱动单元,或是专用设备里需要改变同步带传动方向的动力接驳位置,依靠带齿与同步带的啮合实现无滑差的动力传递,相比平带传动能保证严格的传动比,转向动作的同步精度更有保障。从结构设计来看,该构件采用双侧挡边结构,能避免同步带在传动过程中发生轴向窜动脱带,尤其在转向传动的受力工况下,带轮受侧向力作用时挡边的限位作用尤为关键,可大幅降低传动故障概率。内孔采用异形花键结构,区别于普通圆孔键槽连接,花键配合能传递更大的扭矩,同时保证带轮与传动轴的同轴度,减少高速转动时的径向跳动,适配转向驱动场景下频繁正反转的受力需求,避免键连接容易出现的键槽磨损、传动间隙过大问题。设计过程中需要优先匹配对应型号同步带的齿形参数,齿距、齿高、齿槽圆弧都要和所选同步带完全契合,否则会出现啮合卡顿、带齿磨损过快的问题;带轮的节圆直径要结合传动比要求核算,同时兼顾安装空间的边界限制,双侧挡边的外径要比带轮节圆直径高出合理尺寸,既要保证挡边的限位效果,又不能和周边的机架、护罩等结构发生干涉。内花键的参数需要和配套传动轴的外花键完全匹配,配合公差选过渡配合即可,既保证装配时的便利性,又能避免工作时出现相对窜动;带轮的轮毂长度要结合轴的安装深度确定,保证花键的啮合长度足够传递额定扭矩,不会出现花键齿面压溃的情况。实际选型应用时,要注意安装时带轮的端面跳动量控制在允许范围内,两配对带轮的轴线平行度要符合安装规范,否则会导致同步带单边磨损,转向传动的噪音增大、使用寿命缩短;带轮的材质一般根据负载情况选择,轻载场景可选用工程塑料降低重量和成本,中重载场景则选用钢材或铝合金做表面处理,保证足够的强度和耐磨性能。这类构件在转向驱动结构中属于核心传动零件,其加工精度直接影响整套转向机构的运行稳定性,建模时需要把齿形、花键、挡边的所有细节都还原到位,方便后续做装配干涉检查、运动仿真验证,提前排查安装和传动过程中可能出现的问题,减少实际加工装配时的返工概率。
