CNY70爪形探测机器人配套传感器支座

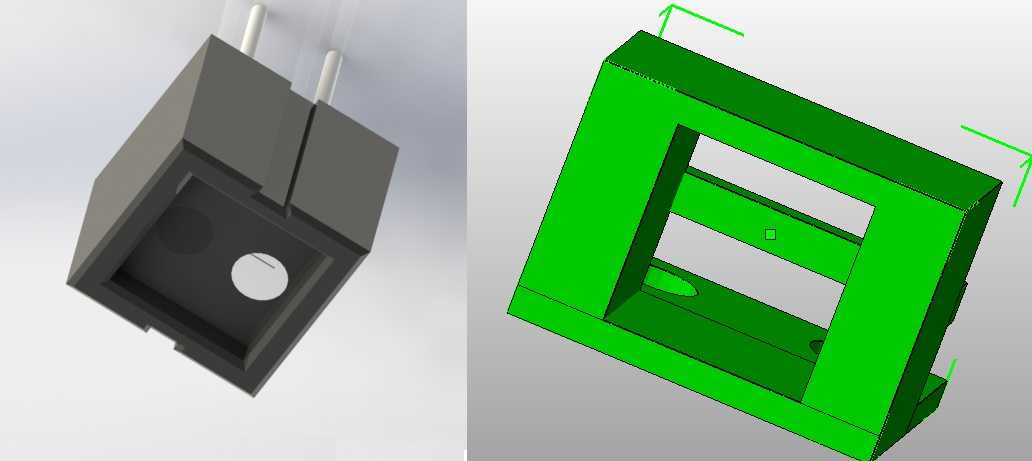

这款适配CNY70反射式光电传感器的安装支座，主要服务于小型爪形探测机器人的循迹、避障检测单元装配，在桌面级教学机器人、小型巡检探测设备、AGV微型导引单元中应用广泛，能够为传感器提供稳定的安装基准，避免机器人行进过程中因震动、碰撞导致的检测位偏移问题。从结构设计来看，支座整体采用框型嵌套式结构，主体预留了与CNY70传感器外壳完全匹配的容置腔，腔体内部设置有限位凸台，传感器装入后可直接卡合定位，无需额外打胶固定，拆装维护时只需沿腔体轴向推出即可完成更换，大幅降低现场调试的操作难度。支座外侧的安装边预留了对应机器人爪部探测臂的连接孔位，孔位间距匹配常规小型探测机器人的碳纤维探测臂安装孔距，安装时可根据实际检测需求调整支座的探出长度，适配不同离地高度的检测场景——比如循迹应用场景下，可将支座调整至传感器检测面距地面8-12mm的标准检测区间，保证红外反射信号的稳定接收；避障应用场景下则可调整支座角度，让传感器检测方向对准斜前方障碍物区域，扩大检测覆盖范围。设计过程中重点考虑了安装边界的干涉问题，支座整体外轮廓做了倒角处理，避免机器人在狭窄空间穿行时棱角勾挂线缆或周边障碍物，容置腔的开口尺寸与传感器引脚伸出位置做了错位避让，引脚穿出区域预留了足够的走线空间，不会出现装配时挤压引脚导致的焊点脱落、引脚弯折问题。支座背部的框型镂空结构一方面减轻了自身重量，降低探测臂前端的负载力矩，避免爪部关节长期负载过大出现的舵机齿轮磨损问题，另一方面也为传感器背部的引脚焊接、接线操作预留了操作空间，装配时无需额外拆卸其他结构件即可完成接线作业。从实际使用场景出发，这款支座同时适配黑白两色的CNY70传感器安装，不同批次的传感器只要外形尺寸符合标准封装规格，都可以直接装入使用，无需针对支座做二次修改，在多传感器阵列排布的探测机器人上，可直接并排安装多个同规格支座，统一安装基准的同时也能保证各个传感器的检测角度、检测距离一致性，减少多传感器数据融合时的校准工作量。
