巴鲁夫漫反射式光电检测传感器结构

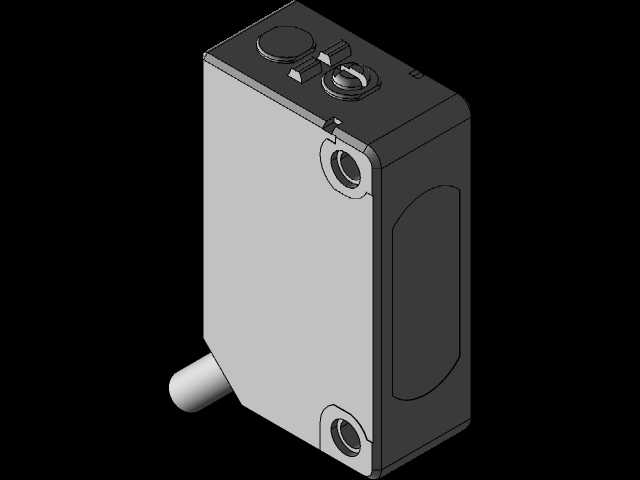

这款光电检测元件的三维结构还原，是针对自动化产线常用的漫反射式检测器件做的1:1建模复刻，日常在3C电子组装线、包装输送线、小型物料分拣工位上，这类器件的出镜率极高，主要负责工位物料到位检测、工件有无判别、输送线堵料预警、移载机构行程限位触发这类基础检测任务，相比接触式行程开关，它没有机械磨损，响应速度能到微秒级，对轻薄小件、软质工件的检测适配性更好，不会刮伤工件表面。从结构设计来看，这款传感器采用方型壳体布局，整体做了棱角倒钝处理，壳体侧面预留了贯穿式安装孔位，安装孔做了沉台设计，锁紧螺丝后螺丝头不会突出壳体表面，能避免安装时和周边钣金、型材产生干涉，出线端采用侧出直插式接头，相比尾部出线的款式，它在狭窄安装空间里的走线更灵活，不会因为线缆弯折半径不够导致接头松脱。壳体顶部设置了灵敏度调节旋钮和状态指示灯，调节旋钮做了防滑齿纹，现场调试时不用专用工具，用手指就能旋转调整检测距离阈值，指示灯采用透光PC材质嵌装，工作时能从正面、侧面多个角度观察到输出状态，不用凑到器件正前方查看。建模过程中特意还原了壳体的分模线细节、镜头端的光学窗口沉台结构，安装孔的同轴度、壳体各面的平面度都按照实物的公差要求做了约束，把模型导入设备装配体时，能直接用来做安装干涉检查，不用再额外修正安装尺寸。实际选型使用时，这类方型光电传感器的安装边界需要注意，侧面安装孔的中心距是固定标准值，安装支架可以直接选用通用的方型传感器安装座，镜头端要预留至少5mm的无遮挡空间，避免安装支架的边角进入检测视场造成误触发，顶部调节旋钮上方要预留10mm以上的操作空间，方便后期现场调试时调整参数，侧出接头的线缆弯折半径不能小于线缆外径的6倍，长期弯折会导致内部芯线断裂。这款传感器的检测面做了略微内凹的设计，能避免现场粉尘、切削液直接附着在光学镜片上，减少日常维护的擦拭频率，壳体的拼接缝做了错位止口设计，能达到常规工业场景的防护等级要求，适配多数普通工业车间的使用环境，不用额外加装防护外壳。
