NP-F规格电池适配安装固定插座结构

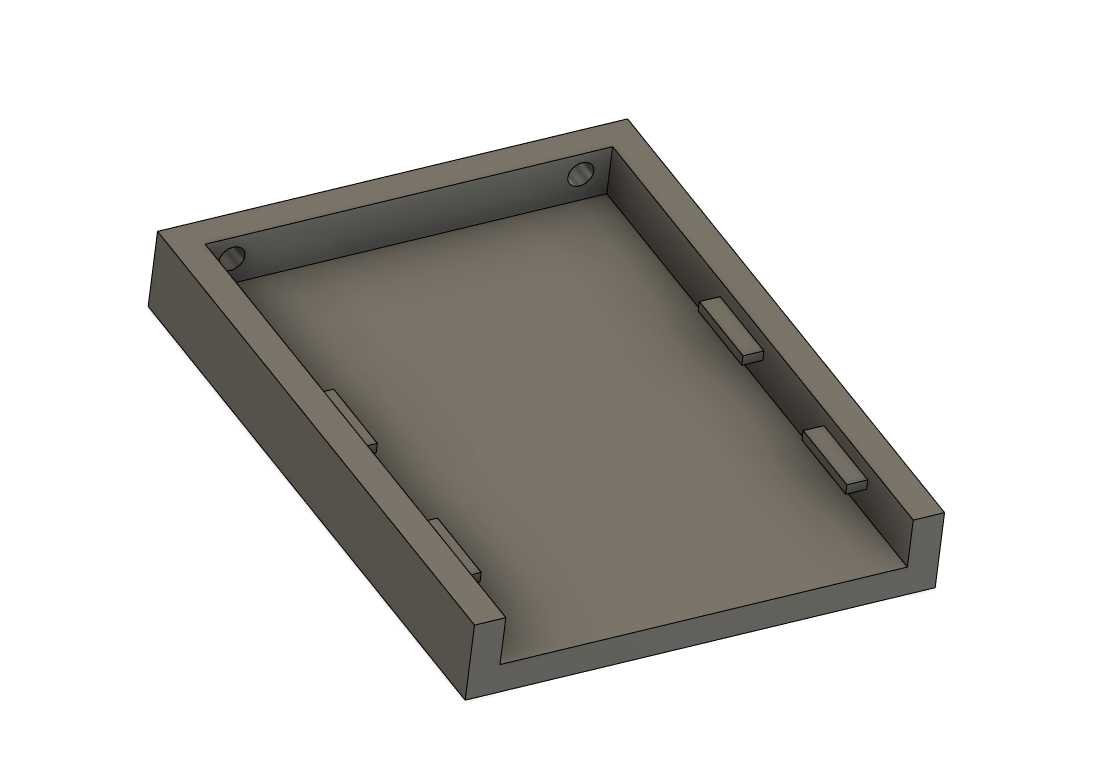

在影视拍摄器材、便携摄影补光设备、外置监视器、无线图传发射端这类需要外置供电的便携电子设备开发场景中，NP-F系列电池是行业内应用普及率极高的标准供电单元，对应的电池插座是设备供电结构中不可或缺的连接固定部件。这款插座的设计完全围绕NP-F电池的外形轮廓做适配，整体采用带围边的浅槽式结构，槽体内腔的长宽尺寸严格匹配对应型号NP-F电池的外部轮廓公差范围，围边高度刚好覆盖电池底部的插入段，既可以避免电池插入后出现横向窜动，也能为电池插拔过程提供导向，降低对位偏差导致的接口磨损。槽体内部设置的几处凸起限位筋，位置对应电池外壳的预留卡位槽，电池插入到位后，筋位会卡入电池外壳的对应凹槽，实现无额外锁止结构下的预固定，避免设备在移动、倾斜甚至小幅震动工况下电池出现松脱断电的问题。槽体边角处预留的两个安装孔位，对应标准M2规格的紧固螺丝，孔位做了沉台设计，螺丝锁紧后头部不会突出槽体底面，保证插座安装到设备壳体后表面齐平，不会出现凸起干涉电池插入的情况。从设计思路来看，这款基础结构没有集成复杂的锁止弹出机构，核心是做精准的轮廓适配与基础限位，预留了足够的二次开发空间，设计人员可以根据自身产品的结构需求，在槽体对应位置加装金属弹片触点、锁止卡扣或者弹出弹簧，不需要重新从零开始测绘电池外形做腔体结构，能大幅缩短供电模块的开发周期。在安装边界上，这款插座的外轮廓尺寸做了最小化优化，围边厚度控制在2mm以内，不会占用过多设备内部的布局空间，不管是集成到小型补光灯的背部壳体，还是外置监视器的侧边供电位，或是手持摄影稳定器的供电扩展模块上，都不需要对设备整体外形做过多的避让调整。槽体的底面做了均匀的壁厚处理，整体壁厚保持一致，不管是采用3D打印做原型验证，还是后续开模做注塑量产，都能避免壁厚不均导致的缩印、变形问题，结构强度也能满足日常插拔使用的受力需求，不会因为多次插拔出现围边开裂或者限位筋断裂的情况。实际应用中，这类基础插座结构除了用于成品设备的供电接口开发，也常被摄影爱好者用来DIY外接供电套件，给改装过的老款摄影器材增加外置NP-F电池供电能力，或是制作多电池并联的供电扩展盒，结构的通用性极强，不需要做大幅修改就能适配多种不同的改装场景。
