串行总线卡扣式安装固定座结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:291168
  • 串行总线卡扣式安装固定座结构设计
  • 串行总线卡扣式安装固定座结构设计
  • 串行总线卡扣式安装固定座结构设计
  • 串行总线卡扣式安装固定座结构设计
  • 串行总线卡扣式安装固定座结构设计

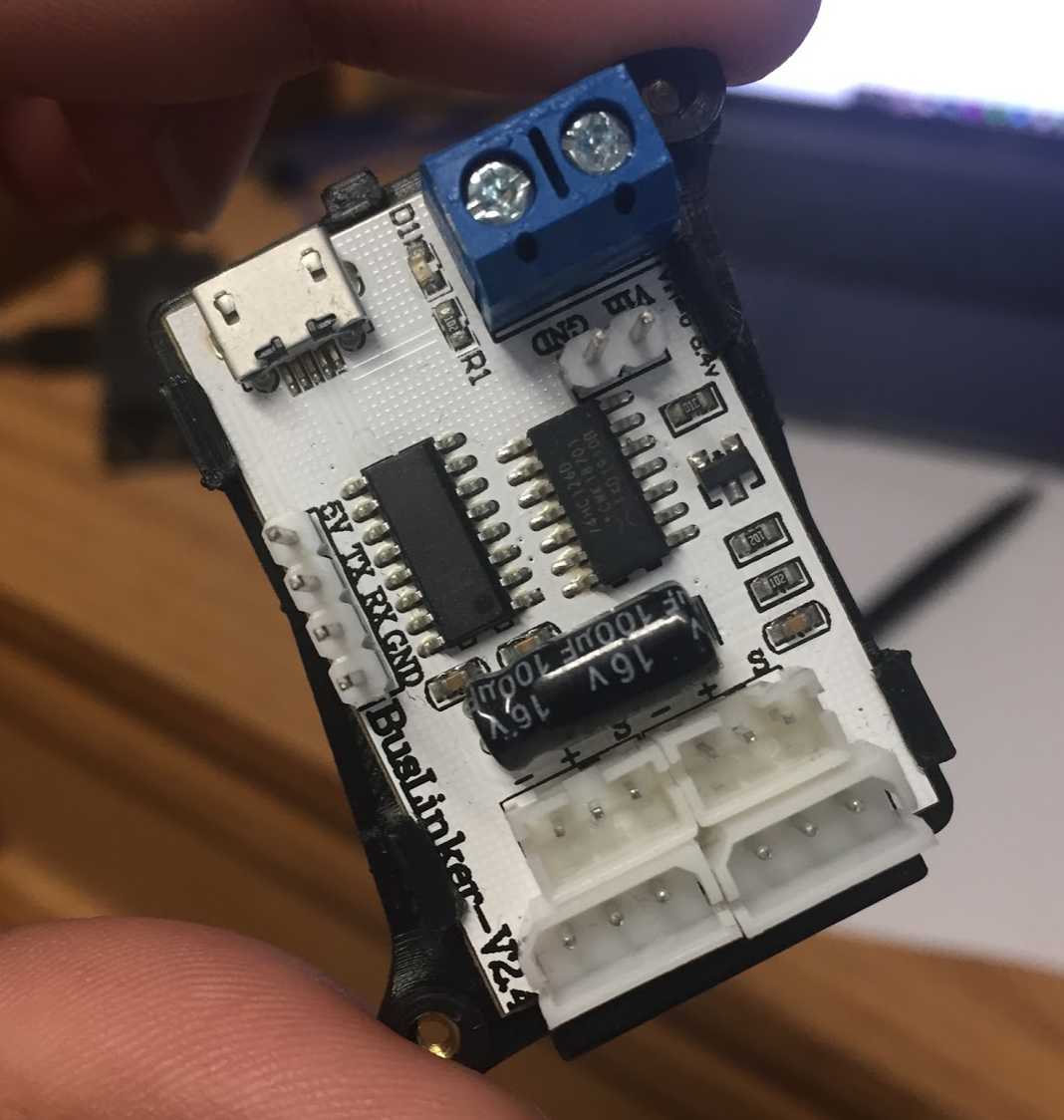

在桌面级机器人、小型舵机集群控制、创客教育类电子装调场景里,串行总线的连接固定一直是容易被忽略却直接影响设备运行稳定性的细节——很多调试阶段出现的通讯中断、接口松脱,追根溯源都是总线接头没有可靠的固定支撑,仅靠排针插接的摩擦力承受拉扯、震动载荷,长期运行后引脚接触不良的概率会大幅上升。这款卡扣式安装座正是针对这类痛点设计的配套结构件,专门适配对应规格的串行总线接头使用。

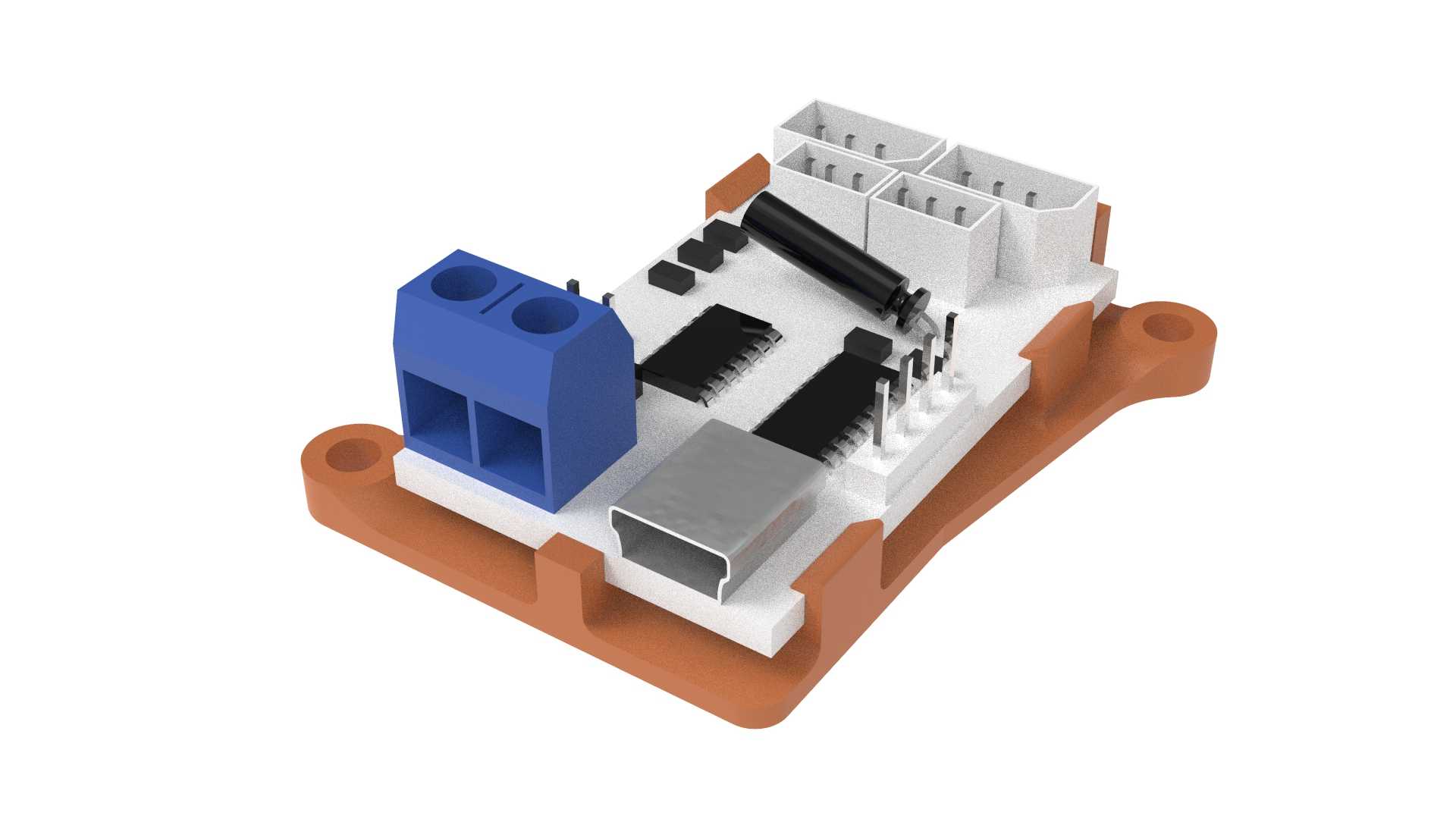

从实际使用场景来看,这类安装座多用于多舵机联动的机械臂、仿生机器人、小型自动化演示装置的布线环节,以往做这类固定时,结构工程师往往需要自己设计转接支架,要么用扎带直接捆扎在结构型材上,要么额外打沉头孔做压片固定,不仅装配效率低,扎带长期受力老化后还会出现松垮,压片如果公差控制不好还会压伤总线接头的塑料外壳。这款安装座采用一体化卡扣设计,接头推入后即可通过侧边的弹性卡扣卡紧接头外壳的限位槽,不需要额外的紧固件就能实现接头的轴向固定,避免总线拉扯时力直接作用在排针引脚上。

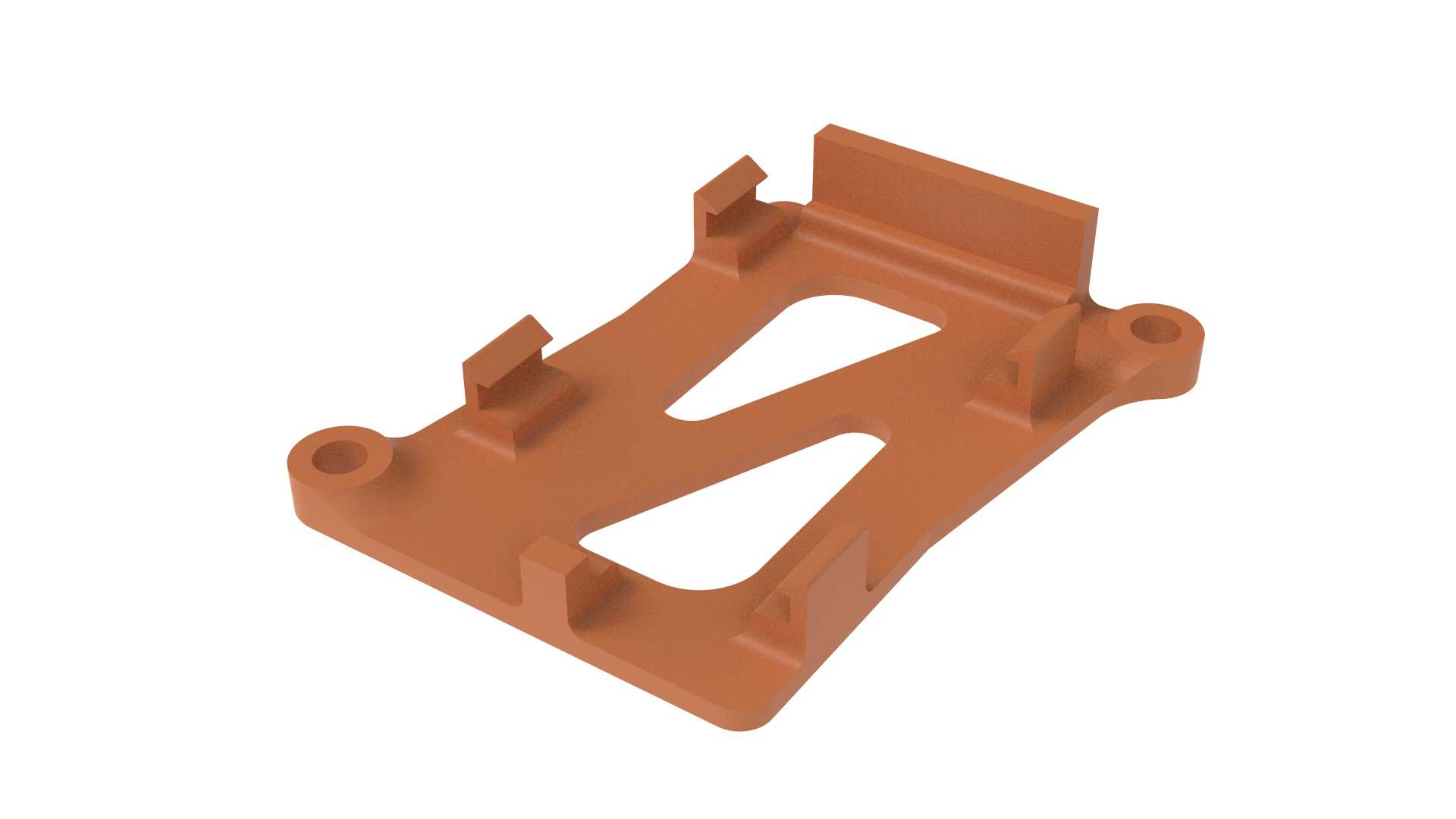

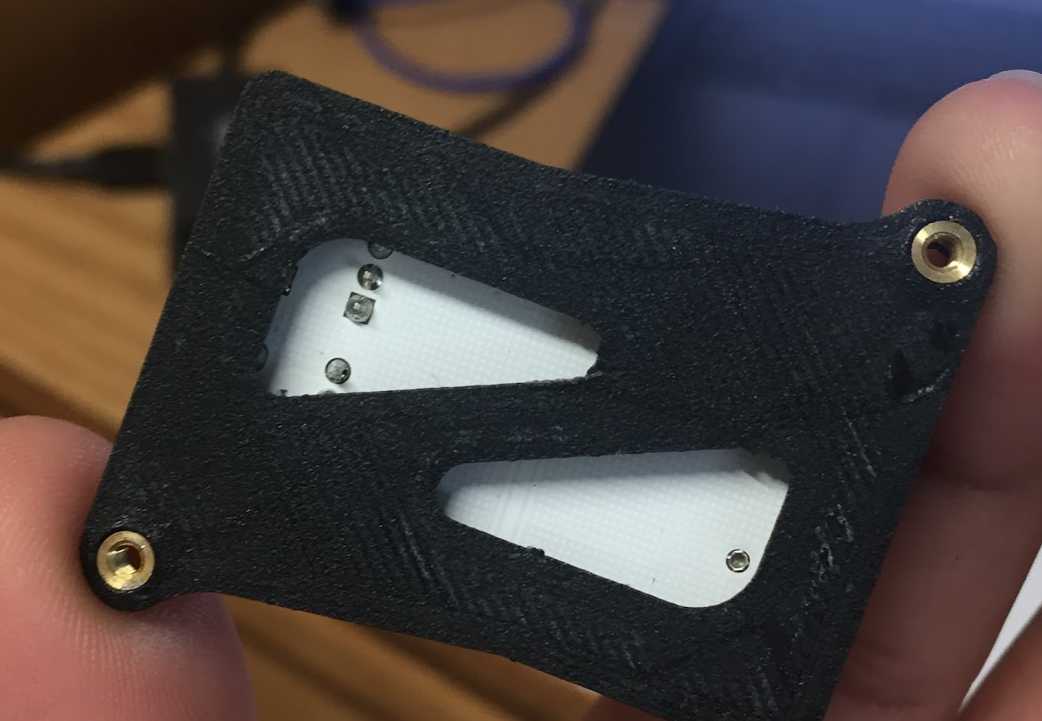

设计层面上,安装座两侧预留了标准的安装通孔,适配M3规格的螺钉安装,也可以配合M2规格的热塑性嵌件在塑料结构件上实现快装,安装孔的中心距、孔边到座体边缘的距离都做了冗余设计,即使是新手装配也不会因为孔位偏差出现无法安装的问题。座体内部的型腔完全匹配对应串行总线接头的外形轮廓,推入后不会出现左右晃动的间隙,卡扣的倒扣量经过反复验证,既不会因为倒扣量太大导致接头拆卸困难,也不会因为倒扣量太小起不到固定作用,日常维护时只需要用一字螺丝刀轻轻撬动卡扣的解锁位就能取出接头,不需要蛮力撬掰损坏结构。

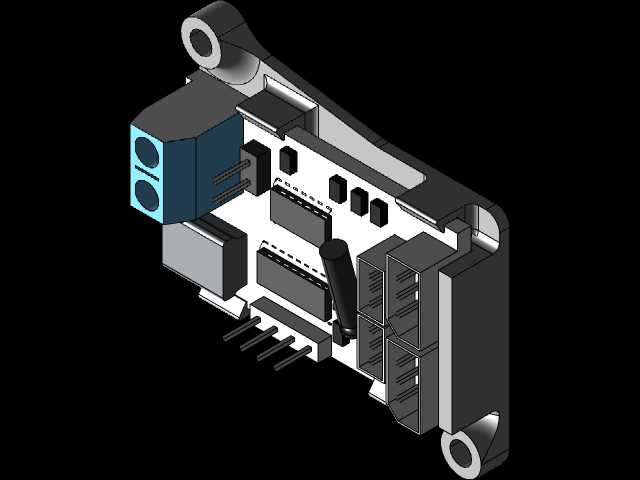

从安装边界来看,座体的整体轮廓做了倒角处理,不会和周边的舵机走线槽、结构加强筋产生干涉,安装后接头的插接口朝向完全和安装面平行,总线走线可以顺着结构件表面排布,不会出现突兀的弯折,能有效减少总线外皮因为长期小半径弯折出现的破损问题。座体上还预留了排针让位的缺口,接头安装后引脚不会和座体产生挤压,避免引脚变形导致的接触故障。在做整机结构排布时,工程师只需要在安装面板上预留对应两个安装孔的位置,不需要额外加工复杂的型腔,就能实现总线接头的可靠固定,大幅减少装调阶段的布线工作量,也能提升整机长期运行的通讯可靠性,尤其适合多节点串行总线的分布式安装场景,每个节点的接头都通过安装座固定后,即使设备在移动、转动过程中产生持续震动,总线接头也不会出现松脱移位的问题。
