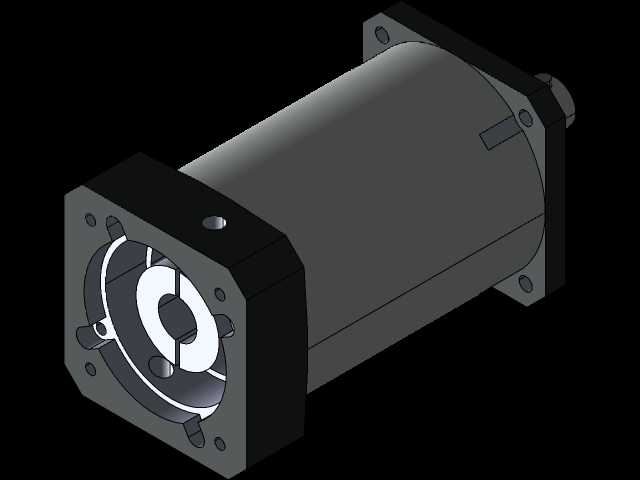

NEMA34适配三级行星齿轮减速传动结构

这款行星齿轮传动结构，主要适配NEMA34规格的伺服或步进动力输出端，在自动化生产线、数控加工进给轴、包装机械送料机构、工业机器人关节传动等对传动精度、输出扭矩有较高要求的场景中广泛使用。从安装边界来看，输入端采用标准方形法兰对接结构，法兰端面预留的安装孔位完全匹配NEMA34电机的安装孔距，输入端轴孔采用抱紧式连接结构，可有效避免传动过程中出现轴间打滑、间隙累积的问题，安装时无需额外定制转接法兰，可直接完成与对应规格动力单元的对接，大幅缩短设备组装时的传动链调试周期。输出端采用轴伸式输出结构，可直接对接负载侧的联轴器、同步带轮或者链轮，适配不同形式的负载连接需求。

从设计思路上，这款结构采用三级行星减速架构，相比单级或双级行星结构，可在有限的外形尺寸范围内实现更大的减速比，同时保证传动链的刚性。内部行星轮均采用均布排布设计，运转过程中多组行星轮同时分担负载扭矩，相比平行轴齿轮结构，在同等输出扭矩要求下，整体径向尺寸可缩小40%以上，非常适合安装空间受限的紧凑型设备布局。壳体部分采用一体化筒式结构，前后端法兰与筒体的配合面采用止口定位设计，装配时可保证前后轴承位的同轴度，减少高速运转时的径向跳动，同时筒式结构的抗扭刚性更强，可承受更大的瞬时冲击负载，不会因为负载突变出现壳体变形导致的齿轮啮合异常。

实际使用过程中，这类行星传动结构可将动力单元输出的高转速低扭矩转换为低转速高扭矩输出，同时通过多级齿轮的啮合精度控制，可将传动回程间隙控制在极小范围内，满足需要正反转频繁切换、定位精度要求高的传动场景。设计建模时，所有齿轮的啮合参数均按照标准行星传动配齿规则计算，内齿圈与壳体的固定方式、行星架的支撑结构、太阳轮的浮动补偿结构都做了完整还原，可直接用于传动结构的受力仿真验证，也可作为同规格产品选型时的尺寸参考，核对安装孔位、轴径、总长等边界尺寸，避免选型时出现安装干涉问题。
