适配全地形车辆的双级减速齿轮箱结构

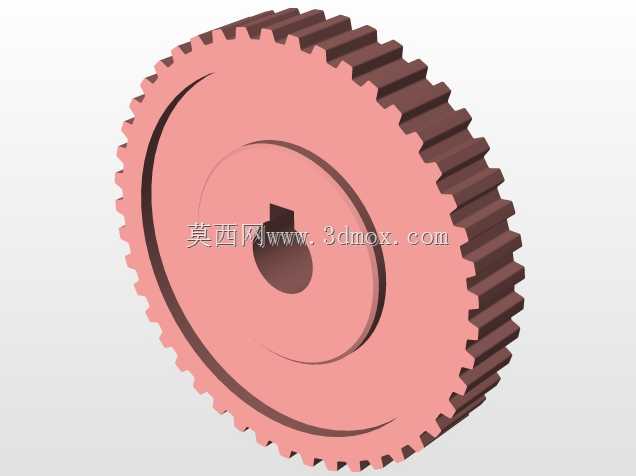

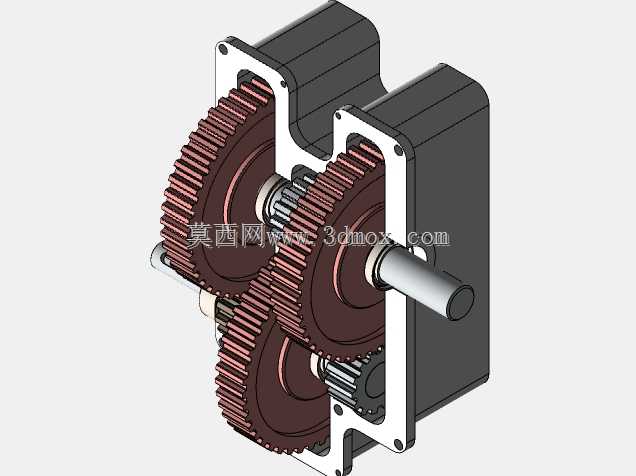

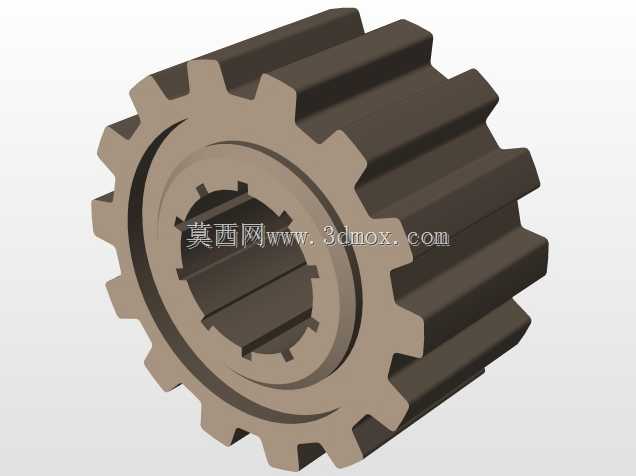

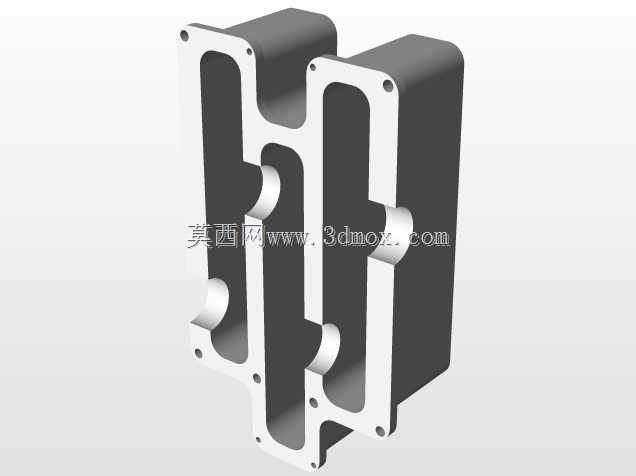

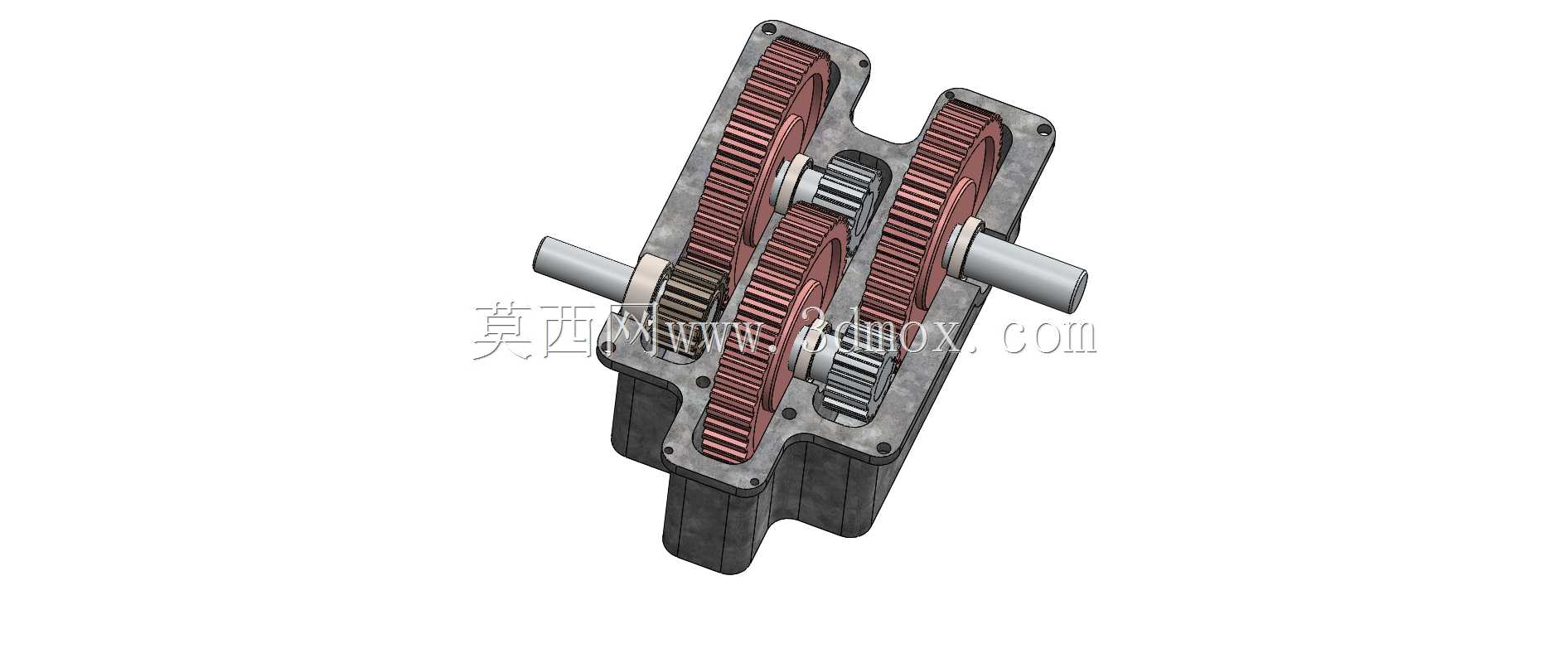

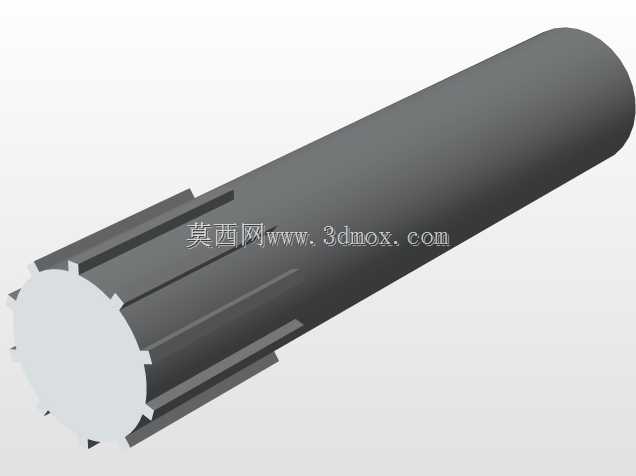

这款减速齿轮箱主要面向轻型越野车辆、全地形作业车辆的动力传输场景，核心作用是把动力源输出的高转速低扭矩动力，通过齿轮组的啮合传动转换为低转速高扭矩的输出动力，匹配非铺装路面行驶、重载牵引工况下的轮端动力需求，避免动力源因负载过大出现扭矩不足、熄火等问题。从结构设计来看，该齿轮箱采用平行轴双级减速布局，箱体内布置两组啮合齿轮副，输入轴与输出轴保持平行排布，这种布局能在有限的箱体空间内实现合理的传动比分配，同时兼顾传动效率与结构紧凑性，不会过多占用车辆底盘的布置空间。箱体采用剖分式结构设计，上下箱体通过螺栓紧固连接，装配时可先将齿轮、轴、轴承等传动组件预装到下箱体定位槽内，再扣合上箱体完成密封，后期维护拆解时也无需完全拆卸周边连接的动力输入、输出部件，能大幅降低维保的操作难度。齿轮组件采用斜齿圆柱齿轮搭配直齿过渡齿轮的组合，斜齿轮啮合时重合度更高，传动过程中冲击更小、运行噪音更低，能适配全地形车辆行驶过程中频繁变载、颠簸冲击的使用场景，齿轮与轴之间通过平键实现周向定位，轴向通过轴用挡圈、轴承端盖完成限位，避免传动过程中齿轮出现轴向窜动影响啮合精度。安装边界方面，箱体外部预留的输入、输出轴伸长度经过匹配设计，能适配常规的联轴器、法兰连接尺寸，箱体底座的安装孔位按照通用轻型传动设备的安装间距设置，可直接固定在车辆底盘的预装支架上，无需额外制作转接安装板。设计过程中对齿轮的啮合侧隙、轴承的预紧量都做了合理匹配，既保证传动过程中不会因热胀冷缩出现卡滞，也能避免侧隙过大导致传动回程误差超标，箱体内腔预留了足够的储油空间，可通过齿轮转动带起润滑油实现各啮合点、轴承位置的飞溅润滑，无需额外设置强制润滑管路，简化了整体结构。在实际选型适配时，可根据目标车型的动力输出特性、轮端需求扭矩调整对应齿轮的齿数配比，在不改变箱体外部安装尺寸的前提下调整传动比，覆盖不同排量、不同载重级别的全地形车辆使用需求，同时箱体的密封结构采用密封胶条搭配轴承端盖油封的组合，能满足户外泥泞、涉水场景下的密封要求，避免外界泥沙、污水进入箱体内部磨损传动部件，也能防止箱体内的润滑油渗漏。
