10A有刷电机驱动控制器结构设计

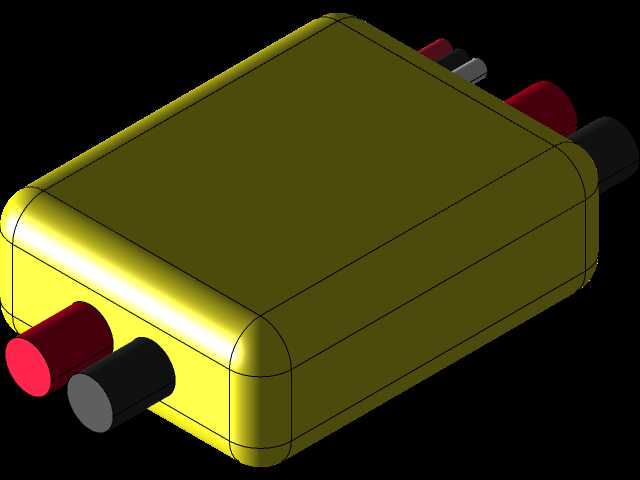

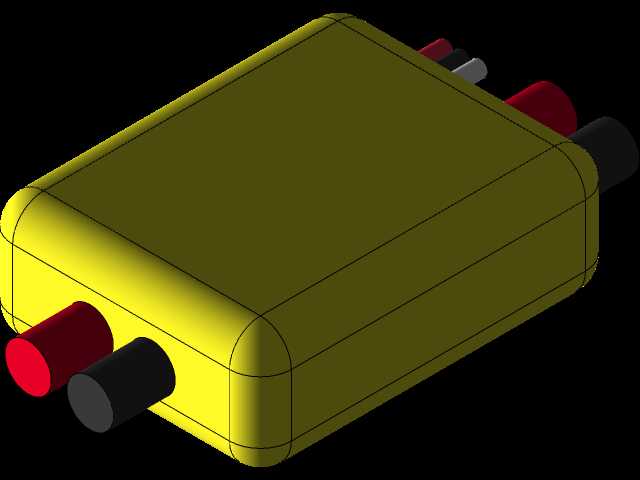

这款10A规格有刷电机驱动模块的结构设计，首先要匹配小型直流有刷电机的驱动控制需求，常见应用场景覆盖小型电动代步工具、桌面级自动化执行机构、小型输送线驱动单元、DIY电动装置以及低压电气控制回路中，作为电机转速调节、正反转切换的核心承载部件，直接对接有刷电机的动力输出控制回路。从结构设计思路来看，整体采用圆角矩形的封闭外壳造型，外壳边角做R角过渡处理，一方面是避免安装维护过程中尖锐边角划伤操作人员，另一方面也能降低外壳注塑成型时的应力集中问题，提升外壳的抗冲击性能，适配车间、户外小型设备等多场景的安装使用需求。外壳上预留的多组接线端子采用红黑配色区分正负极回路，不同位置的端子分别对应电源输入、电机输出、控制信号接入的功能，接线端突出外壳表面足够的安装距离，方便操作人员在不拆解外壳的情况下完成线缆压接与固定，降低现场接线的操作难度。外形尺寸上整体控制在紧凑的小体积范畴，安装边界预留了足够的固定孔位空间，既可以通过螺丝直接固定在设备的电气安装板上，也能适配导轨卡扣安装的拓展需求，不会占用过多电气柜内部的安装空间，适配小型设备紧凑化的布局设计要求。功能特性层面，封闭外壳能够实现基础的防尘防护，避免车间内的金属碎屑、浮尘落入内部电路造成短路故障，外壳的壁厚设计兼顾了结构强度与散热需求，工作过程中功率器件产生的热量可以通过外壳均匀散出，保障10A额定电流下的长时间稳定运行，不会因为热量堆积触发过温保护。设计过程中充分考虑了实际接线的操作空间，端子之间的间距满足低压电气的安全爬电距离要求，避免不同回路之间出现打火、短路的风险，同时外壳的合模结构采用卡扣加螺丝固定的组合方式，既方便生产组装时的快速扣合，也能在后期维护拆解时快速打开外壳检修内部电路，不需要破坏整体结构。在实际设备选型适配中，这款驱动结构可以直接匹配额定电流10A以内的低压有刷电机，不需要额外调整安装尺寸，接线端的标识设计清晰，现场安装人员不需要对照复杂的说明书就能快速完成接线，降低设备组装的人工成本，同时紧凑的结构也能适配各类改装类电动装置的安装需求，不需要为驱动模块单独设计复杂的安装支架，直接固定在设备空余位置即可完成装配。
