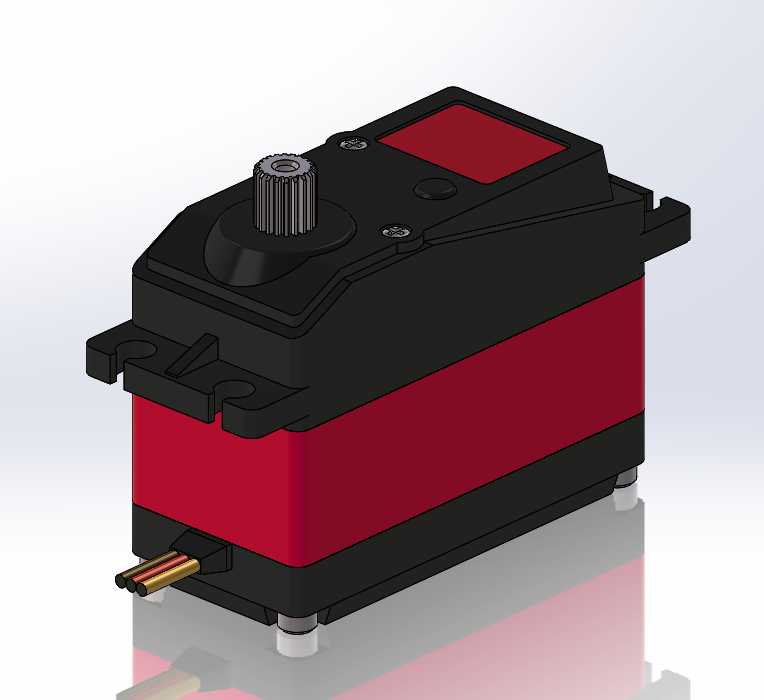

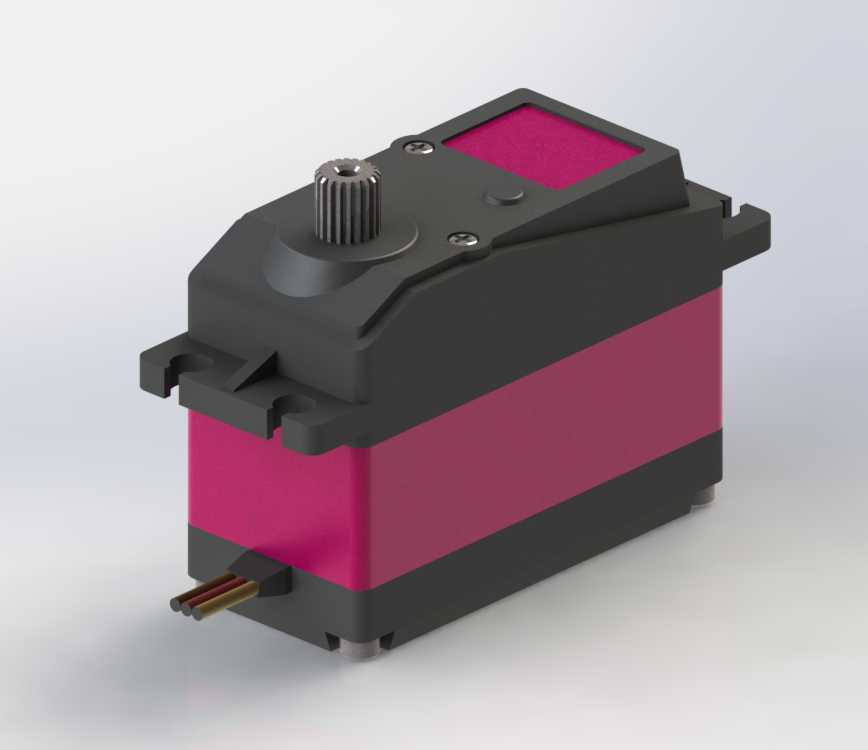

这款舵机的结构设计首先围绕高负载工况下的输出稳定性展开,顶部采用金属齿输出轴,齿形做了防打滑的滚花处理,能在频繁正反转的工况下避免连接舵盘时出现松脱旷量,输出端的轴承支撑结构直接延伸到壳体内部的减速组末端,抵消大扭矩输出时产生的径向载荷,避免长期负载下轴系偏磨导致的精度下降。壳体采用上下拼接的高强度工程塑料结构,侧面预留的安装耳带有标准安装孔位,孔距符合通用舵机的安装规范,能直接适配现有机器人关节、航模舵面、小型自动化执行机构的安装位,不需要额外做转接件设计,安装边界的公差控制在0.1mm以内,保证批量装配时的互换性。
从实际应用场景来看,这类大扭矩舵机常被用于多足机器人的关节驱动、1:5比例遥控模型的转向与油门控制、小型自动化设备的工位切换执行端,还有教学类机械臂的关节动力输出,相比普通小扭矩舵机,它的输出扭矩能达到60kg级,足以驱动自重5kg以内的多足机器人完成行走、爬坡动作,也能带动大型航模的控制舵面在高速气流下保持稳定姿态。设计时在壳体侧面预留了信号与电源出线槽,出线位置做了圆角防割处理,避免走线长期弯折出现线芯断裂,内部的电位器检测组件与输出轴直接联动,没有额外的传动间隙,能保证角度控制的重复精度在1度以内,满足位置闭环控制的需求。

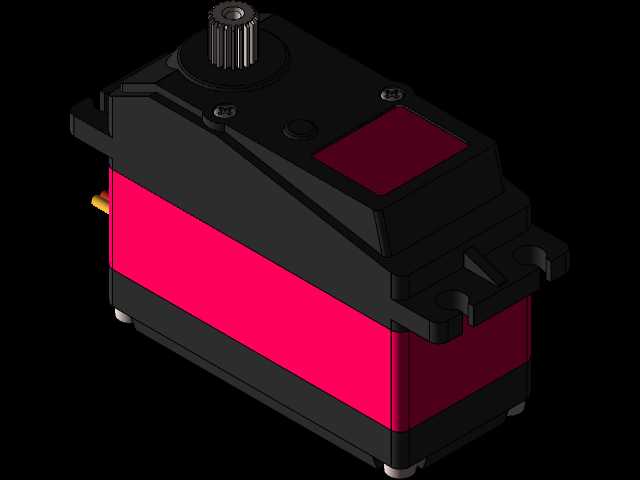

壳体中部的红色区域是上盖的标识区分区,同时也做了内部电路的散热预留,上盖与下壳的拼接处设计了一圈密封槽,能在日常使用中阻挡灰尘、少量溅水进入内部,保护减速齿轮组与控制电路。内部的减速组采用金属与塑料齿轮搭配的层级设计,首级减速用金属齿轮承受输入电机的高转速冲击,末级大齿轮采用高强度耐磨材质降低运行噪音,同时控制整体重量,整个舵机的外形轮廓做了倒角处理,没有尖锐棱角,在密集安装的场景下不会刮蹭周边的走线与结构件。输出轴的转动范围覆盖0到180度的常用控制区间,两端的机械限位做了缓冲设计,到达极限位置时不会出现硬撞击打齿的情况,延长了整机的使用寿命。在选型适配时,只需要核对安装耳的孔距、输出轴的齿模数,就能直接替换同规格的其他型号舵机,不需要修改原有设备的结构设计,对于做设备迭代、配件替换的工程师来说能大幅缩短设计周期。
- 上一篇:多接口电机扩展器结构设计方案
- 下一篇:双镜头微型立体拍摄装置结构设计
- 全部评论(0)
- 模板大小: 1.2 MB
- 售价:5金币
- 下载次数: 105
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
