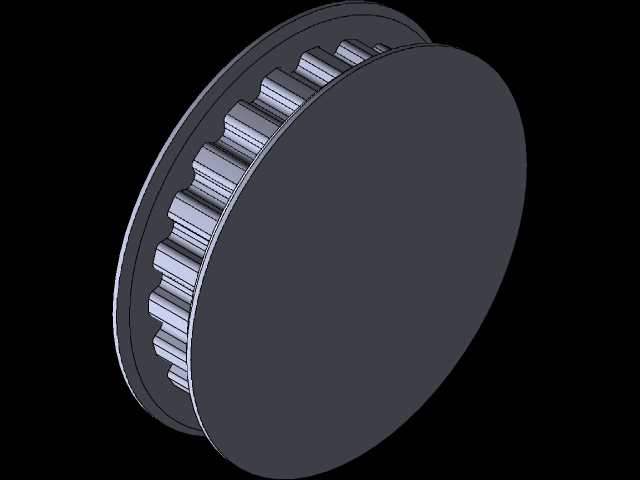

参数化XL同步带轮结构设计

在轻工自动化输送、小型精密传动工位中，XL型同步带的应用覆盖了电子元器件分拣、小型包装线送料、桌面级工装进给等诸多对传动精度有要求的场景，这类场景往往需要根据实际安装空间、传动比需求快速匹配对应的带轮规格，传统固定参数的带轮模型在改型时需要反复重绘齿形、调整轮缘尺寸，设计效率偏低。这款带轮针对1/5英寸节距的XL同步带开发，采用参数化建模逻辑搭建，设计阶段将皮带厚度、啮合齿数作为可直接驱动的变量，在方程式层面关联齿槽轮廓、轮体幅厚、挡边高度等核心尺寸，不需要逐段重绘草图就能完成不同齿数规格的衍生，适配不同中心距、不同传动比的布局需求。从实际安装边界来看，带轮采用单侧挡边的结构形式，挡边高度略高于带身厚度，能避免同步带在高速往复进给时出现爬带、脱带的问题，轮体的轮毂部分预留了标准轴孔的设计余量，结构工程师可以根据配套轴的直径、键槽尺寸快速调整安装位尺寸，不需要改动带轮的啮合齿形部分。齿形部分严格匹配XL同步带的齿廓参数，齿槽间隙控制在合理公差范围内，既保证传动时带齿与轮齿的啮合贴合度，减少回程间隙对传动精度的影响，也能避免过盈配合导致的带齿磨损加剧，延长同步带的实际使用寿命。轮体的辐板部分做了等厚轻量化处理，在保证轮体结构强度、满足高速转动时的刚性要求的前提下，尽可能减少转动惯量，降低驱动端的动力损耗，适配小型伺服电机、步进电机的直连传动场景。在3D打印快速打样的场景下，这款带轮的结构没有设置封闭内腔、极小尺寸的悬空特征，打印时不需要额外添加大量支撑结构，打印完成后仅需简单去除支撑毛刺就能完成装配验证，适合非标设备开发阶段的快速样机迭代，帮助工程师在方案阶段快速验证传动布局的合理性，减少后续机加工阶段的改模成本。
