双镜头微型立体拍摄装置结构设计

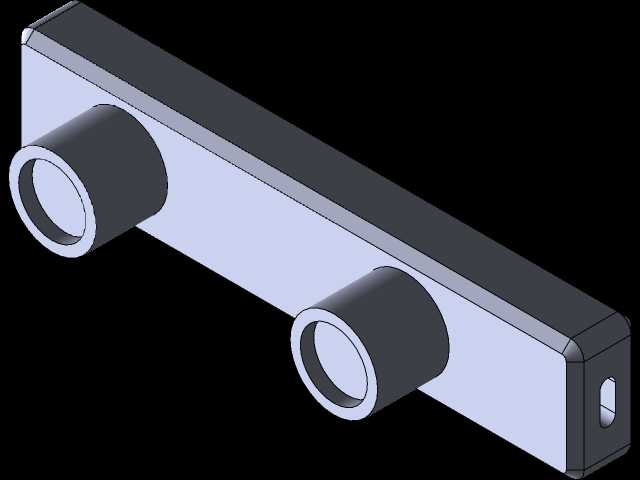

　　这款双镜头立体拍摄装置的结构设计，核心围绕近距离立体影像采集场景展开，可适配桌面微距立体拍摄、小型工件三维形貌记录、便携双目视觉采集等实际工况，区别于常规单镜头拍摄设备，其通过两个平行排布的成像单元模拟人眼双目视差，能够直接输出具备深度信息的立体影像素材，无需后期通过多帧拼接重构深度信息，在小型工件外观检测、立体素材采编、近距离双目视觉验证场景中能够省去额外的双目标定、支架调试步骤。从结构布局来看，主体采用长条形一体化壳体设计，两个镜头筒沿壳体长度方向平行布置，镜头筒与主壳体采用同轴凸台结构衔接，既保证镜头安装的同轴度精度，也能通过凸台结构强化镜头部位的抗磕碰性能，壳体尾端预留的窄槽结构为数据接口、固定挂位预留安装空间，

　　可直接适配标准数据传输接口，也能通过该槽位搭配快装板固定在支架、机械臂末端使用。设计过程中优先控制整体外轮廓尺寸，主体截面采用矩形带圆角的结构，没有多余的外凸结构，能够直接放入常规工具包、设备收纳槽中携带，镜头端面略突出于壳体平面，安装时可通过镜头端面作为定位基准，快速对齐拍摄工作面，两个镜头的中心距经过适配调整，针对0.1米至1.5米的拍摄距离优化视差范围，避免近距离拍摄时视差过大导致重影、远距离拍摄时立体效果不足的问题。壳体的壁厚设计兼顾轻量化与结构强度，采用等壁厚加局部加强筋的布局，在镜头安装位、尾端接口位做局部加厚处理，既控制整体重量满足便携使用需求，也能避免日常使用中挤压、磕碰导致镜头光轴偏移，影响立体成像精度。

　　实际使用中，该结构无需额外搭配双镜头固定支架，两个镜头的相对位置在壳体加工时就已保证精度，出厂后无需反复校准光轴平行度，能够快速部署在临时检测点、外拍采集场景中，相比分体式双目采集装置，装配调试环节的工作量能够减少六成以上，同时一体化结构的线缆布局可全部内置在壳体内部，避免外接线缆拉扯导致的接线松动、信号干扰问题。
