ESP32开发板防护承载外壳结构设计

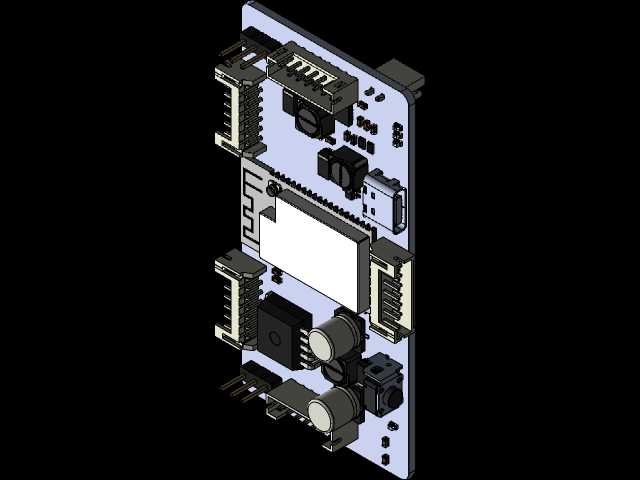

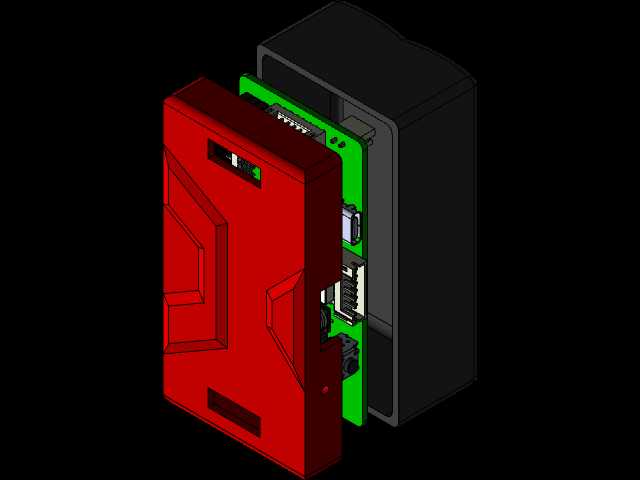

这款ESP32主板盒的结构设计，核心围绕嵌入式开发场景下的主板防护与使用便利性展开，日常在物联网原型验证、小型智能硬件开发、教学实验场景中，裸露的ESP32开发板很容易因桌面磕碰、引脚误触、积灰短路出现硬件损坏，这款外壳刚好能覆盖主板的非接口区域，在不影响正常接线调试的前提下给主板提供物理防护。从结构设计思路来看，外壳采用贴合主板轮廓的板式承载结构，没有做全封闭的盒体设计，主要是考虑到开发过程中需要频繁插拔杜邦线、更换外接模块，全封闭结构会大幅提升调试操作的难度，因此外壳仅在主板背部设置承托基板，边缘对应主板的安装孔位设置定位柱，装配时直接将主板卡入定位柱即可完成固定，不需要额外打胶或者使用螺丝固定，拆装效率很高。在接口避让设计上，外壳针对ESP32主板上的USB供电接口、排针排母接口、按键、电容元件都做了精准的空位预留，所有接口位置的开孔边缘都和元件本体保留了0.3mm的安全间隙，既不会出现安装干涉，也能避免外壳剐蹭元件引脚造成短路。外壳的承托基板厚度设置为1.5mm，刚好能抵消主板背部焊点的凸起高度，放置在桌面时不会出现焊点直接接触桌面刮伤焊盘的问题，同时基板边缘比主板轮廓外扩2mm，能在主板发生侧面磕碰时先吸收冲击力，避免板边的贴片元件直接受力脱落。考虑到开发场景中经常需要叠接扩展板，外壳的定位柱高度做了适配设计，当主板固定在外壳上时，板上的排针高度刚好高出外壳边缘12mm，完全满足常见扩展模块的叠装高度需求，不会因为外壳的存在影响扩展功能的使用。外壳表面没有做多余的加强筋或者装饰结构，整体保持平整，既可以直接放置在桌面使用，也能通过背部预留的双面胶粘贴位固定在设备壳体内部，作为成品智能硬件的内部主板承载结构使用，适配从原型开发到小批量成品组装的全流程使用需求。在安装边界上，外壳整体外轮廓尺寸和所适配的ESP32开发板完全匹配，不会额外占用过多的安装空间，在紧凑的设备内部布局中也能轻松放置，所有开孔的位置公差控制在±0.1mm，能适配市售绝大多数常规版型的ESP32开发板，不会出现孔位错位无法安装的问题。
