三轮式风筝牵引滑行承载车架结构

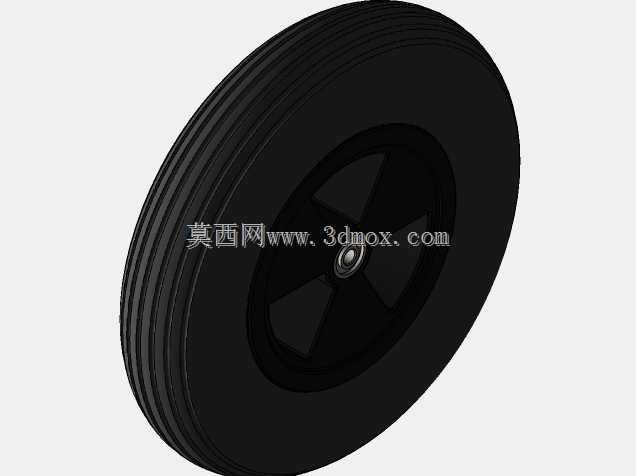

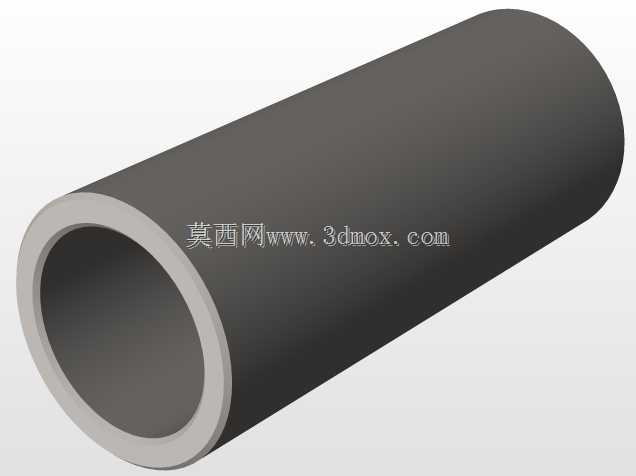

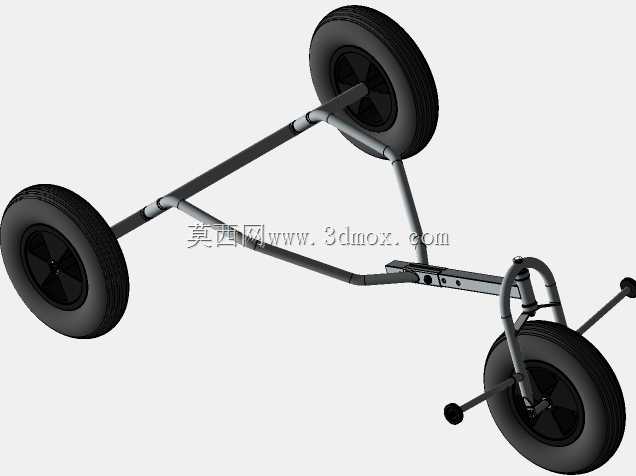

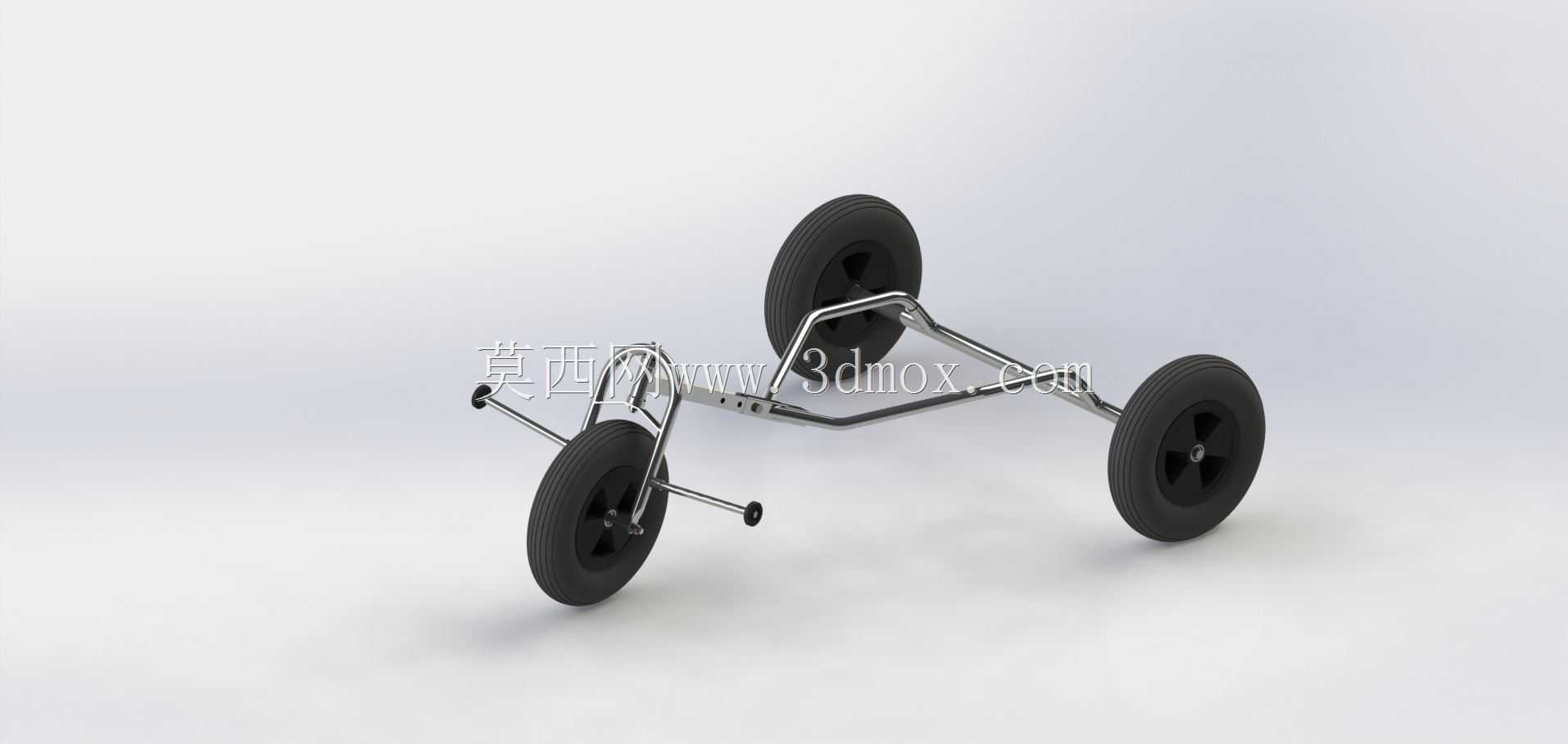

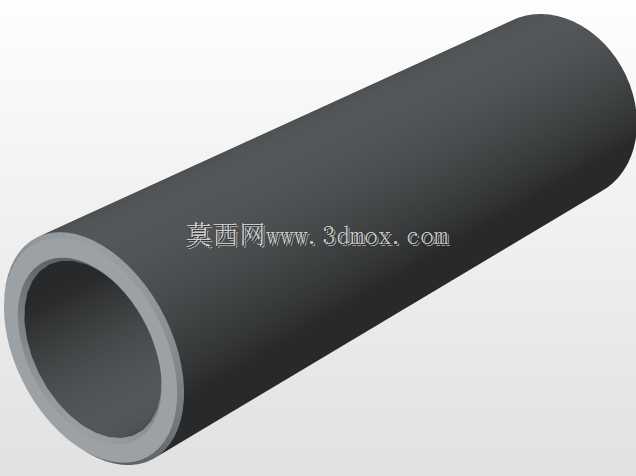

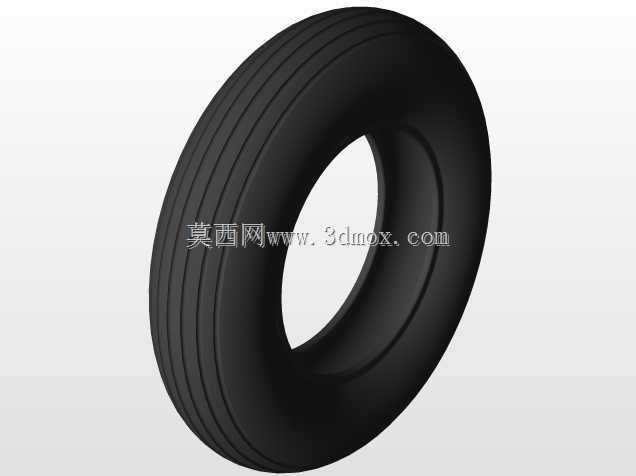

该结构为适配风筝牵引运动设计的三轮式行走承载架，主要应用于户外开阔场地的风筝牵引滑行场景，可承载单人重量完成风筝牵引下的地面滑行作业，也可作为小型航模地面测试的移动承载平台使用。整体采用三角轮系布局，单前轮负责转向控制，双后轮作为主要承载轮，轮距经过适配调整，可在滑行过程中保持足够的侧向稳定性，避免牵引状态下发生侧翻风险。车架主体采用薄壁金属管材弯折焊接成型，管材弯折处做圆弧过渡处理，避免应力集中导致的结构断裂，整体框架采用桁架式受力结构，在保证整体结构强度的前提下尽可能降低自重，减少牵引过程中的负载损耗。前轮通过转向摇臂与车架主体连接，摇臂上预留操控杆件安装位，使用者可通过加装操控杆实现行进方向的实时调整，转向结构的转动副处预留轴承安装位，可加装标准深沟球轴承降低转向阻尼，保证操控过程的顺滑度。三个行走轮均采用实心橡胶轮结构，轮芯为硬质塑料材质，可适配草地、硬化土路、平整铺装路面等多种户外场地的使用需求，轮组与车架的连接轴处设计有快拆结构，可快速完成轮组的拆卸与更换，方便运输存放与损耗件替换。车架上平面预留绑带安装孔位与承载座安装点位，使用者可根据自身需求加装坐垫、绑带等附属配件，也可根据承载需求调整管材壁厚参数，适配不同的载重等级要求。整体结构的安装边界充分考虑人体工程学要求，前轮与后轮的轴距适配普通成年人的腿部放置空间，车架横梁的高度可保证使用者在坐姿状态下保持舒适的操控姿态，不会出现肢体干涉问题。在结构设计过程中，优先保证受力路径的合理性，风筝牵引的拉力作用点位于车架前部的牵引挂点处，拉力通过前部管材直接传递至后轮承载区域，避免框架结构承受额外的弯矩作用，所有焊接节点均处于受力传递的路径上，无多余的冗余结构设计。
