钢管桁架式卡丁车承载车架结构设计

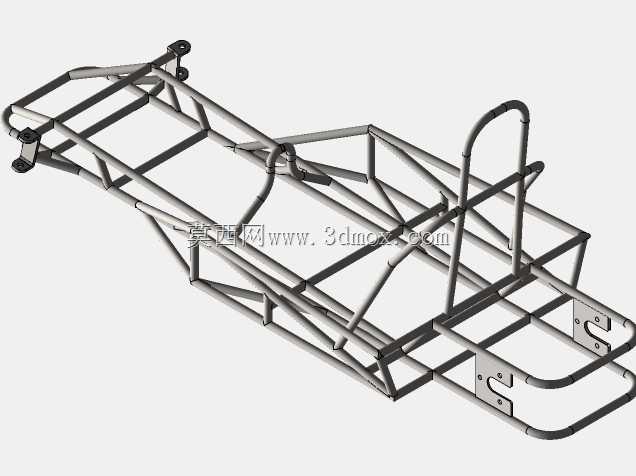

该钢管桁架式车架是卡丁车的核心承载基体，所有动力总成、行走机构、操控部件、乘员防护结构都需要依托该框架完成安装固定，目前广泛应用于场地游乐卡丁车、小型越野休闲卡丁车、自制改装休闲代步车的结构搭建场景，也可作为非道路小型轮式移动平台的承载基底使用。从结构设计逻辑来看，整体采用冷拔无缝钢管弯折后焊接成型的空间桁架布局，没有采用冲压钣金拼焊的盒式结构，核心是在控制整备质量的前提下最大化提升结构抗扭刚度——卡丁车没有独立悬架结构，车架本身需要承担行驶过程中来自路面的全部冲击载荷，尤其是高速过弯时的侧向力矩、颠簸路段的纵向扭转力矩，桁架结构的三角形斜撑布局可以将外力快速分散到整根纵梁与横梁上，避免局部应力集中导致的焊缝开裂或者管材变形。从安装边界来看，车架前段预留了转向机安装支座与前悬挂接点位，支座上的安装孔位同轴度公差控制在0.2mm以内，可直接适配常规的齿轮齿条式转向机，同时预留了前防撞杠的安装螺孔，不需要额外焊接支架即可完成前端防护结构的装配；中段区域是动力总成与乘员座椅的安装位，发动机安装位的预留尺寸可适配150cc到270cc排量的单缸卧式汽油机，安装支座的孔位采用长圆孔设计，可兼容不同尺寸的发动机固定脚，同时预留了传动链条的走行空间与刹车管路的固定卡扣位，座椅安装位的横梁间距符合通用运动型卡丁车座椅的安装尺寸，不需要额外改制即可完成固定；后段区域设置了后轴安装吊耳与后防撞结构，吊耳的U型槽尺寸可适配直径30mm到40mm的整体式后轴，上方的弧形弯管结构是防滚架的基础组成部分，在车辆发生倾覆时可以为乘员留出足够的生存空间，避免车架变形挤压乘员舱。设计过程中针对管材的受力路径做了优化，所有斜撑的交汇点都避开了乘员舱的腿部活动空间，不会出现驾驶过程中腿部磕碰管材的问题，同时车架底部的横梁间距经过反复校核，既可以满足安装脚踏机构、刹车踏板、油门踏板的空间需求，也不会因为横梁间距过大导致底部刚度不足，在经过颠簸路面时出现车架震颤的问题。整个车架的焊接坡口都做了预留设计，所有管材对接位置都采用相贯线切割处理，焊接时可以保证焊深达到管材壁厚的80%以上，不需要额外添加加强筋即可满足强度要求，同时整体做了电泳防锈处理的结构预留，管材上没有封闭的空腔，所有弯折位置都预留了沥水孔，避免长期户外使用时管材内部积水锈蚀。
