优科豪马乘用车轮毂轮胎总成结构设计

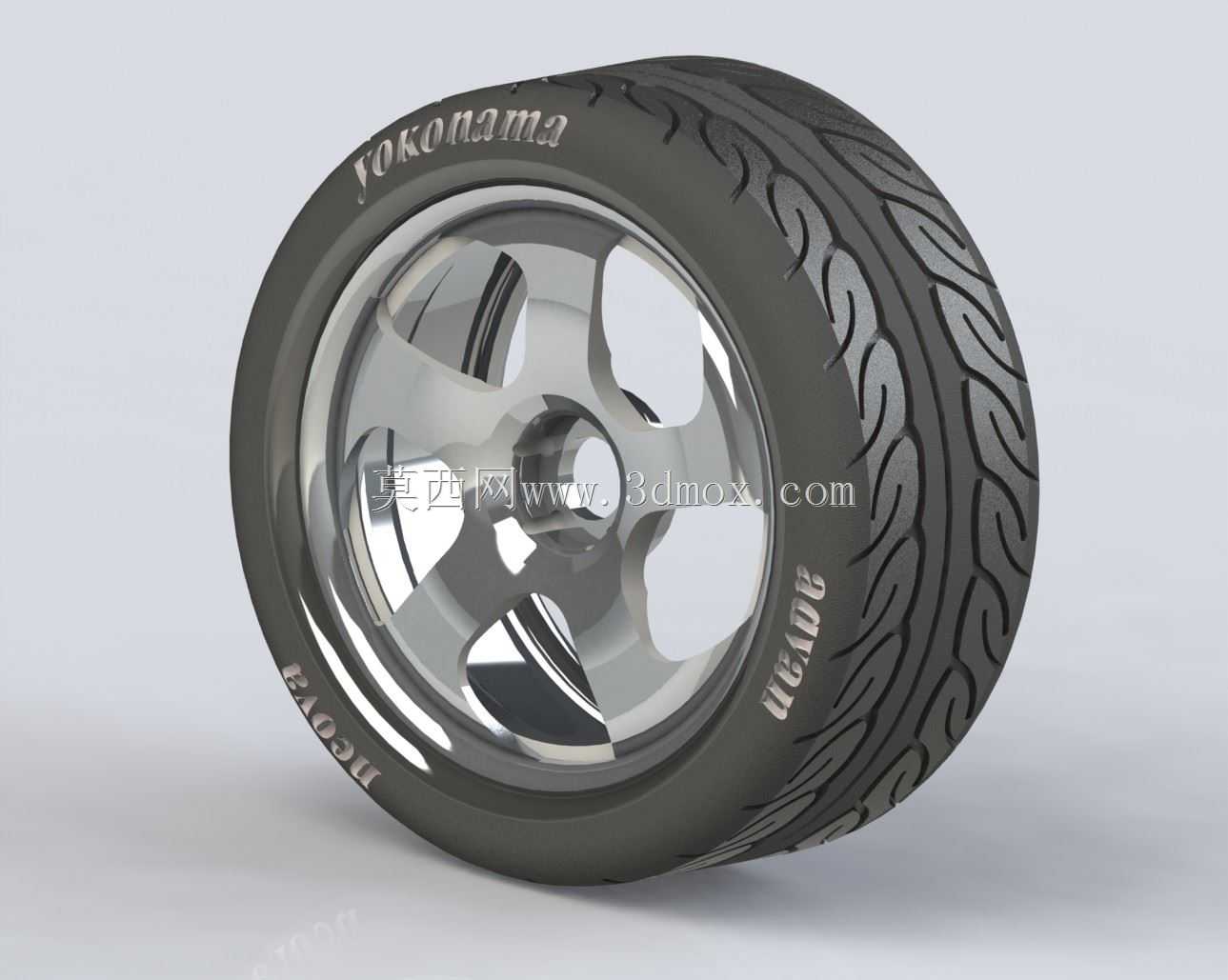

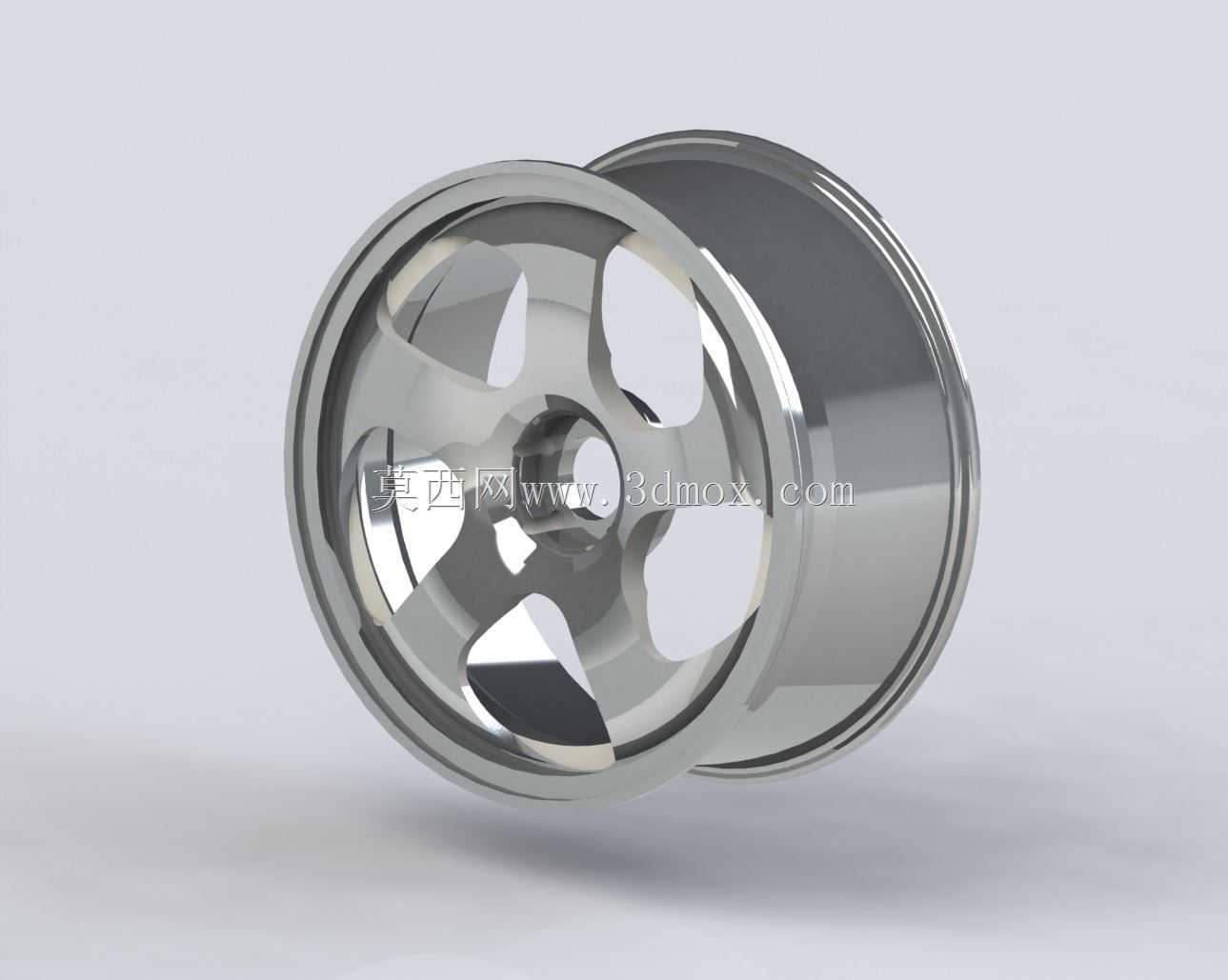

这套轮毂轮胎总成的建模过程，首先要明确轮辋与轮胎的配合边界，轮辋的胎圈座角度、凸缘高度完全匹配乘用车常规真空胎的安装标准，不需要额外加装内胎即可完成密封，适配市面多数紧凑型家用轿车的转向节安装位，PCD孔位、中心孔尺寸都按照常规前驱车型的参数设定，安装时不需要额外加装变位垫片即可对准轴头。轮胎胎面的花纹设计采用不对称块状布局，主排水槽深度按照常规民用轮胎的磨损极限预留，横向花纹沟的角度兼顾干地抓地与雨天排水性能，胎侧的标识区域做了凸起特征还原，对应实际产品的品牌、规格标注位，建模时胎侧的弧度与轮辋凸缘的贴合面做了干涉检查，确保装配状态下胎圈与轮辋完全贴合，不会出现高速行驶下的漏气风险。轮毂采用五辐式镂空结构，辐条的厚度从轮心向轮辋方向逐渐收窄，既保证了轮辐的抗弯强度，也给刹车卡钳预留了足够的避让空间，就算换装大尺寸多活塞刹车套件，也不会出现轮辐与卡钳刮蹭的问题。在实际装车场景中，这套总成需要承受车辆起步、制动时的纵向扭矩，过弯时的横向侧向力，以及经过颠簸路面时的垂直冲击，所以建模时轮毂的安装面做了平面度特征还原，轮胎的胎体层级按照常规民用半钢胎的结构做了分层参考，胎面胶、帘布层、钢丝带束层的位置都有对应的结构区分，方便后续做有限元受力分析时直接赋予对应材料属性。轮心的轴承安装位做了台阶孔设计，与轴头轴承的外圈过盈配合尺寸符合行业通用公差要求，气门嘴的安装位在轮辋上预留了对应的通孔，位置避开辐条区域，方便后续充气操作。胎面的花纹块边缘做了微小的倒角处理，还原实际轮胎生产时的模具脱模特征，不会出现尖锐棱边的建模错误，胎侧的防擦线位置也做了凸起特征，对应实际轮胎在胎侧靠近轮辋位置的防刮结构，低速蹭到路沿时可以优先接触防擦线，避免损伤胎侧主体结构。在做装配验证的时候，轮胎充气后的外直径、断面宽度都和常规同规格民用轮胎的尺寸参数一致，不会出现装车后与翼子板内衬刮蹭的问题，转向时的最大转角空间也做了预留，满打方向时轮胎不会碰到悬架摆臂或者轮拱内衬。
