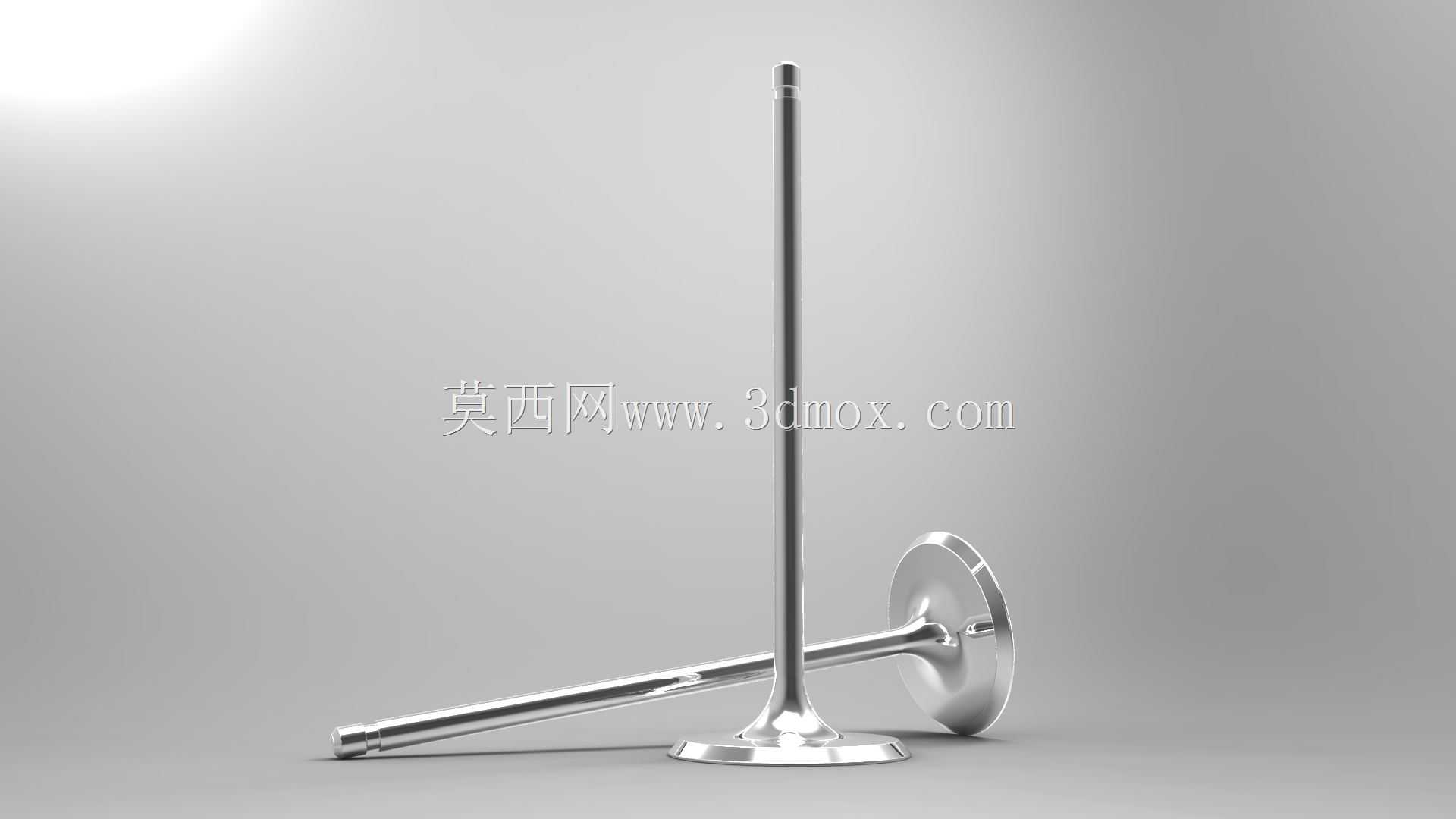

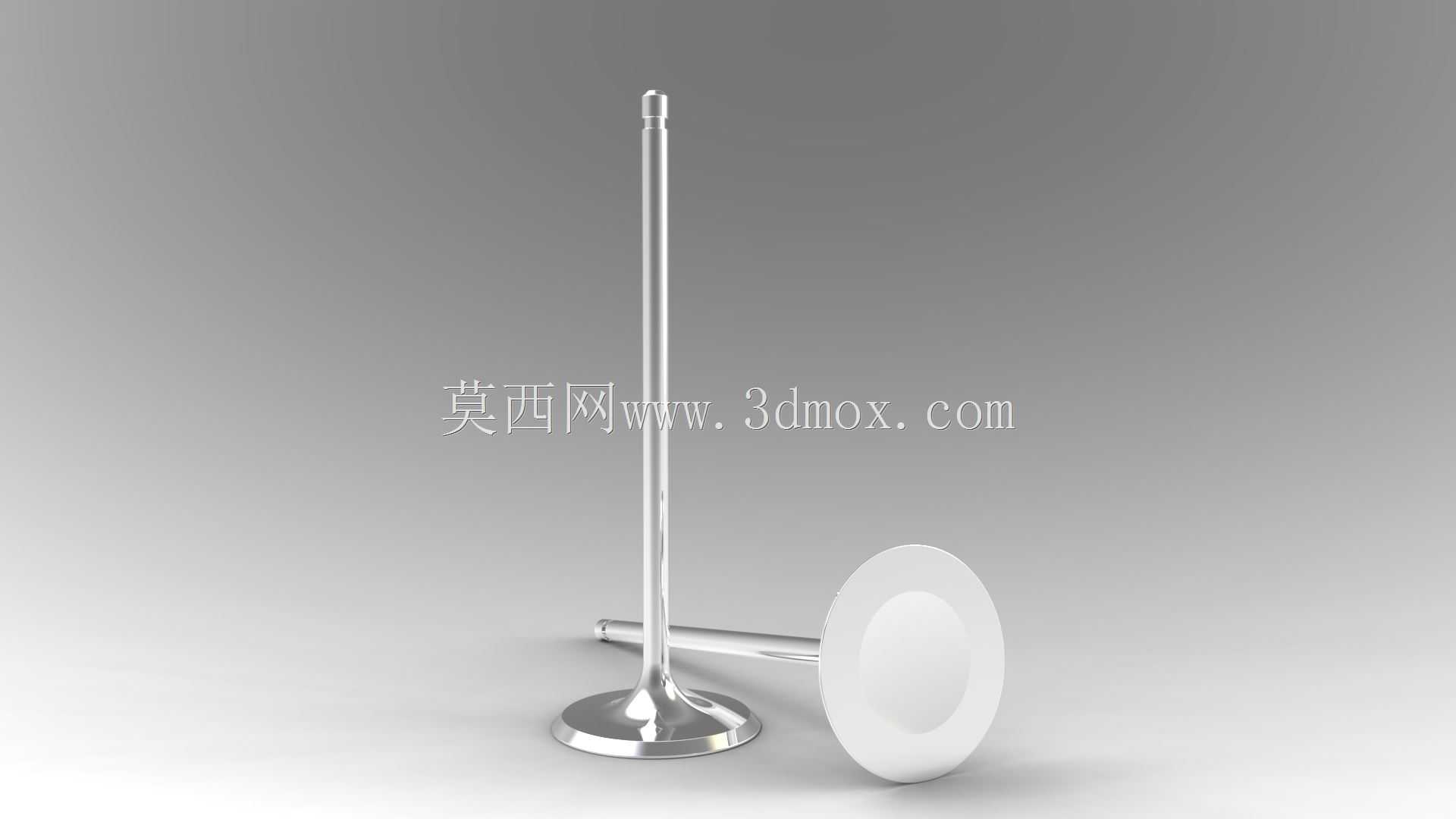

内燃机进排气门结构三维数模

　　该零件是内燃机配气机构的核心执行部件，直接负责燃烧室进排气通路的定时启闭，在四冲程汽油机、柴油机以及燃气发动机的缸盖总成中均有配套使用，工作时需要承受高温燃气冲刷、往复运动冲击以及落座时的高频撞击，是发动机动力输出过程中直接影响充气效率、燃烧稳定性的关键零件。从结构设计来看，整体分为盘部与杆部两个核心区段，盘部的密封锥面角度通常匹配缸盖气门座圈的对应锥角，常见角度为45度，部分高强化机型会采用30度锥角优化气流通过性，盘部外圆直径需要匹配气道喉口尺寸，进气门盘部直径通常大于同缸排气门，以此降低进气阻力提升充气系数；杆部为等直径细长轴结构，表面需要做高精度磨削处理，与缸盖导管孔保持微米级配合间隙，既保证往复运动的导向精度，

　　也能控制机油沿杆部进入燃烧室的窜油量。设计过程中需要重点考量几个边界条件：首先是杆部总长需要匹配缸盖高度、气门弹簧座安装位置以及凸轮轴基圆到摇臂或挺柱的运动行程，预留足够的气门升程余量，避免活塞运行至上止点时与气门盘部发生碰撞；其次是盘部背面的过渡圆角需要做平滑圆弧处理，既降低气流进出气道时的阻力，也能减少应力集中，避免高频工作下盘部出现疲劳断裂；杆部尾端需要加工卡槽用于安装气门锁片，卡槽位置的尺寸公差直接决定气门弹簧的预紧力与气门落座的密封性，锁片槽的圆角处理也需要重点关注，避免应力集中导致杆部断裂。实际装配时，杆部穿入缸盖导管后，上端依次套装气门弹簧、弹簧座，通过两半式气门锁片卡入杆部尾端的卡槽实现轴向固定，

　　凸轮轴驱动挺柱或摇臂下压气门尾端时，气门克服弹簧力向下运动打开对应气道，凸轮转过基圆位置后弹簧力推动气门复位，锥面压紧座圈实现密封。建模过程中对盘部锥面、杆部同轴度、锁片槽位置的尺寸精度做了还原，能够直接用于配气机构运动干涉校核、气道流体仿真分析以及相关工装夹具的设计参考，也可作为教学场景中讲解内燃机配气机构结构的直观演示模型。
