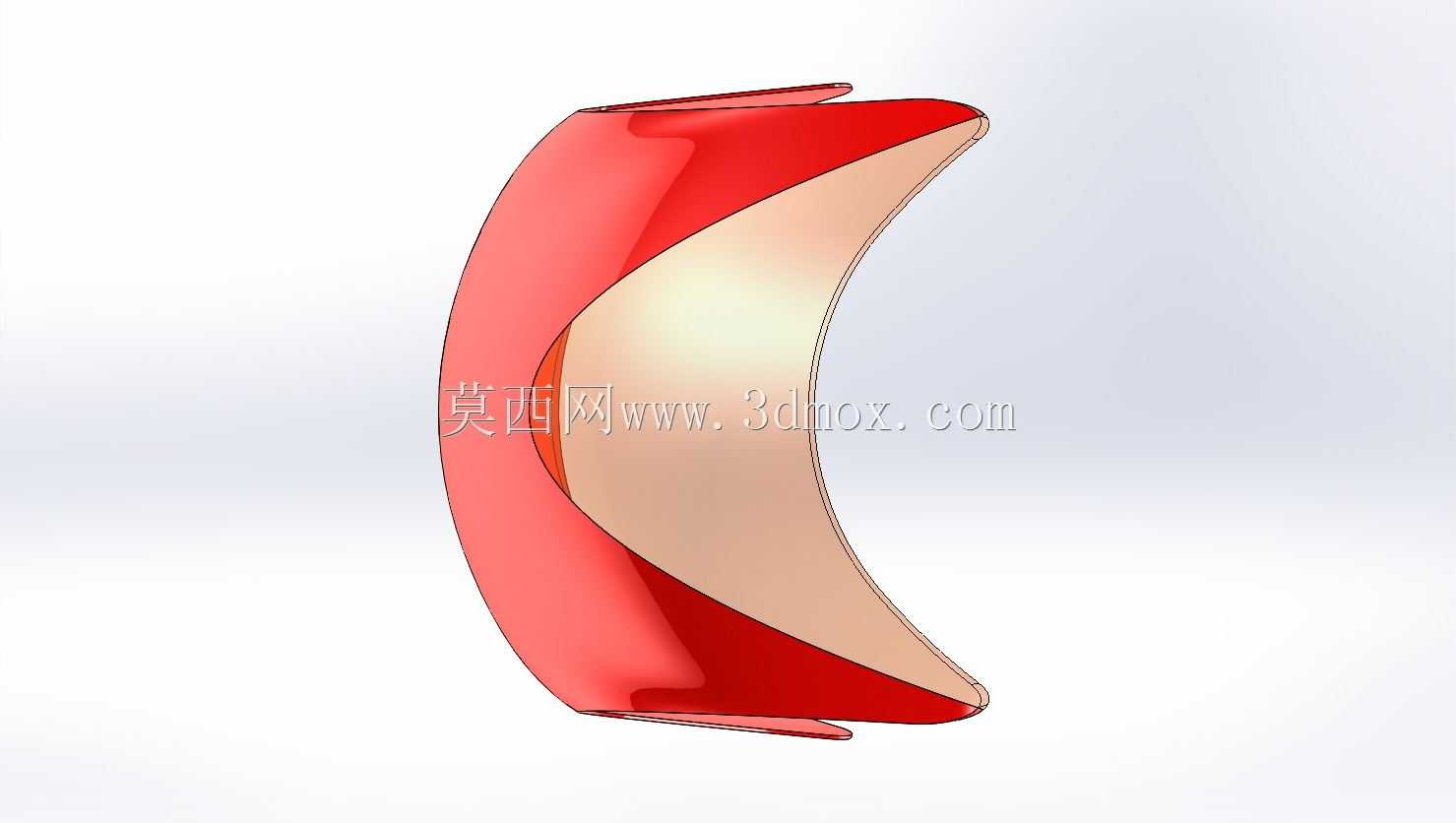

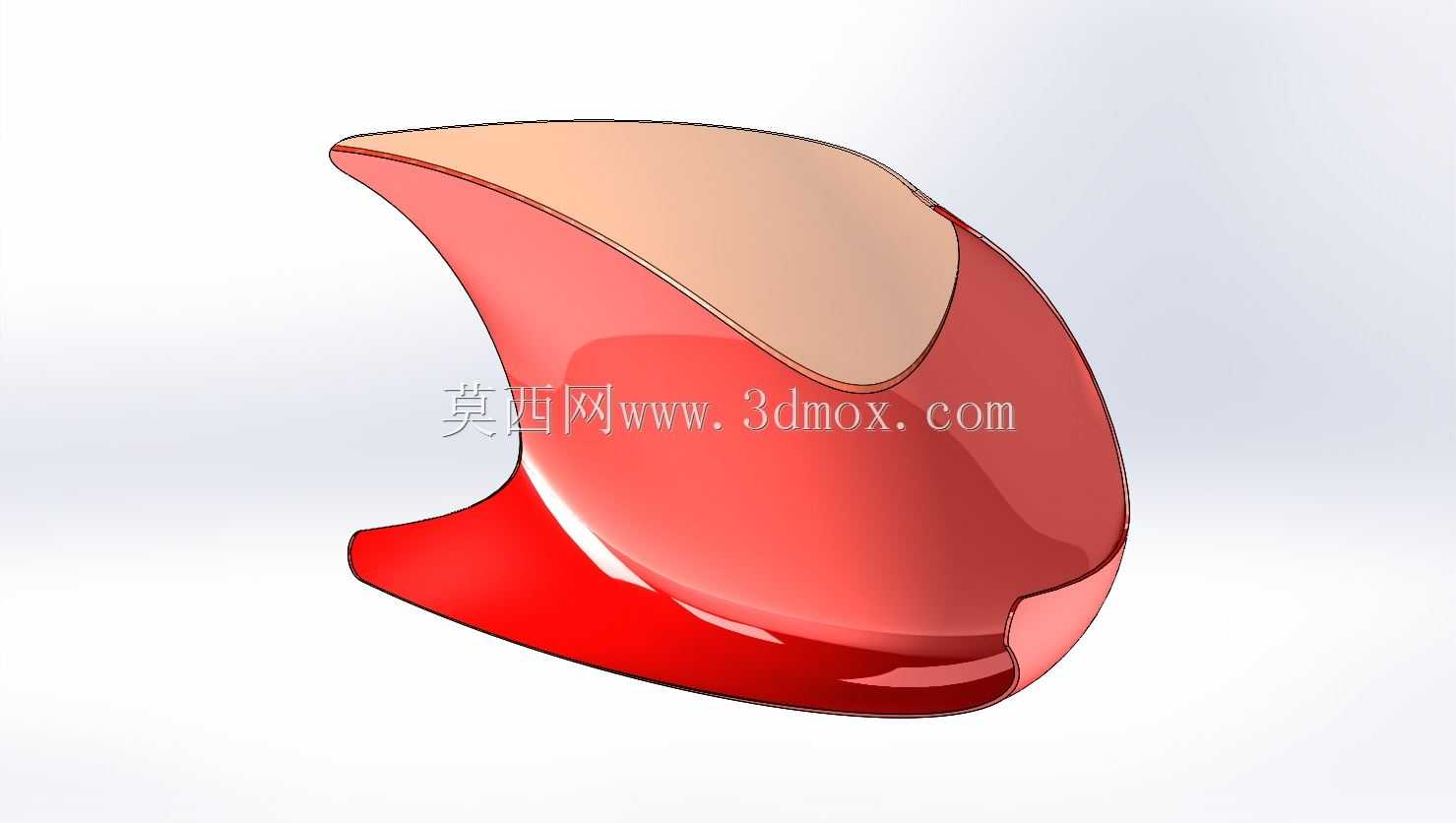

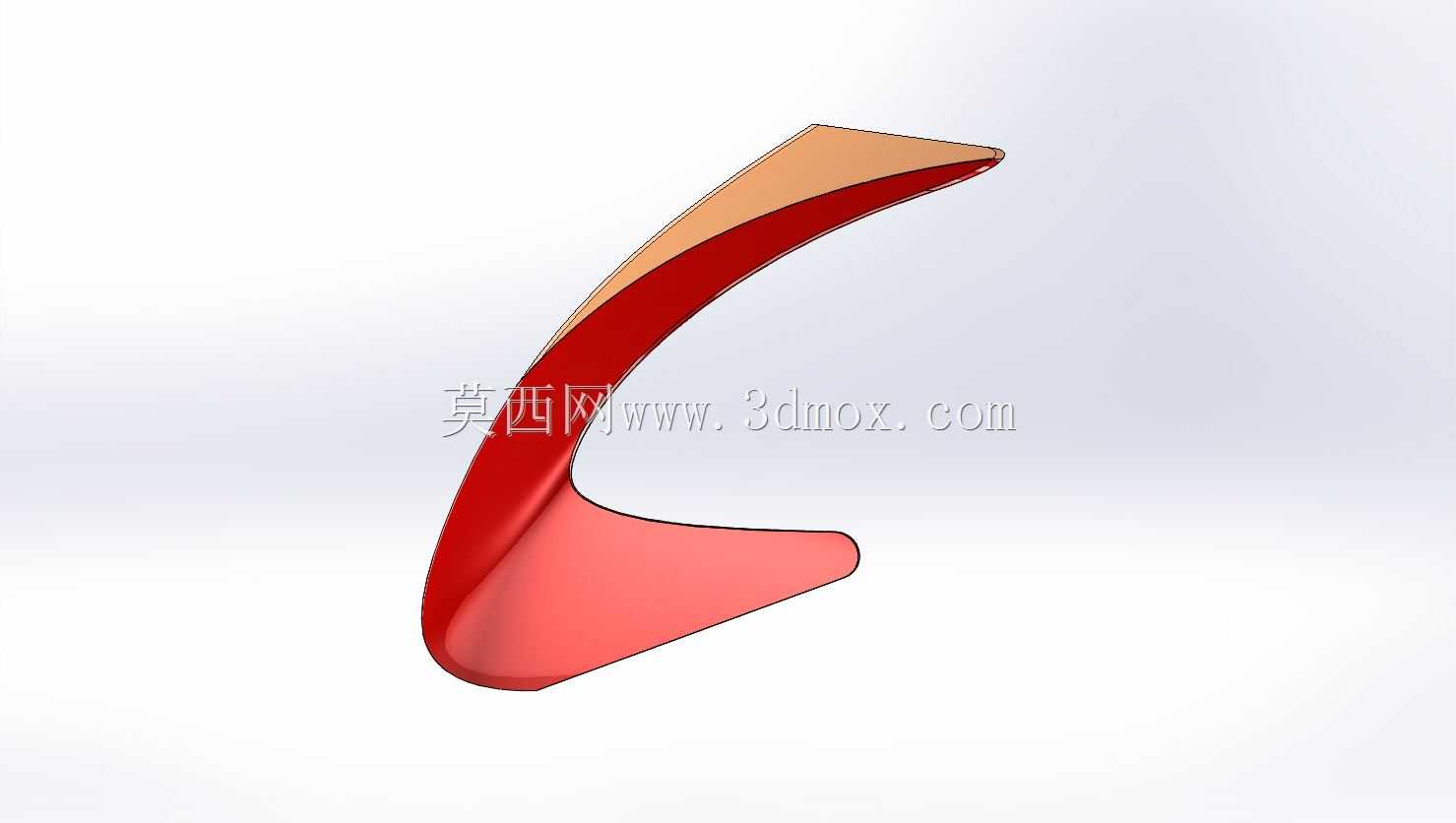

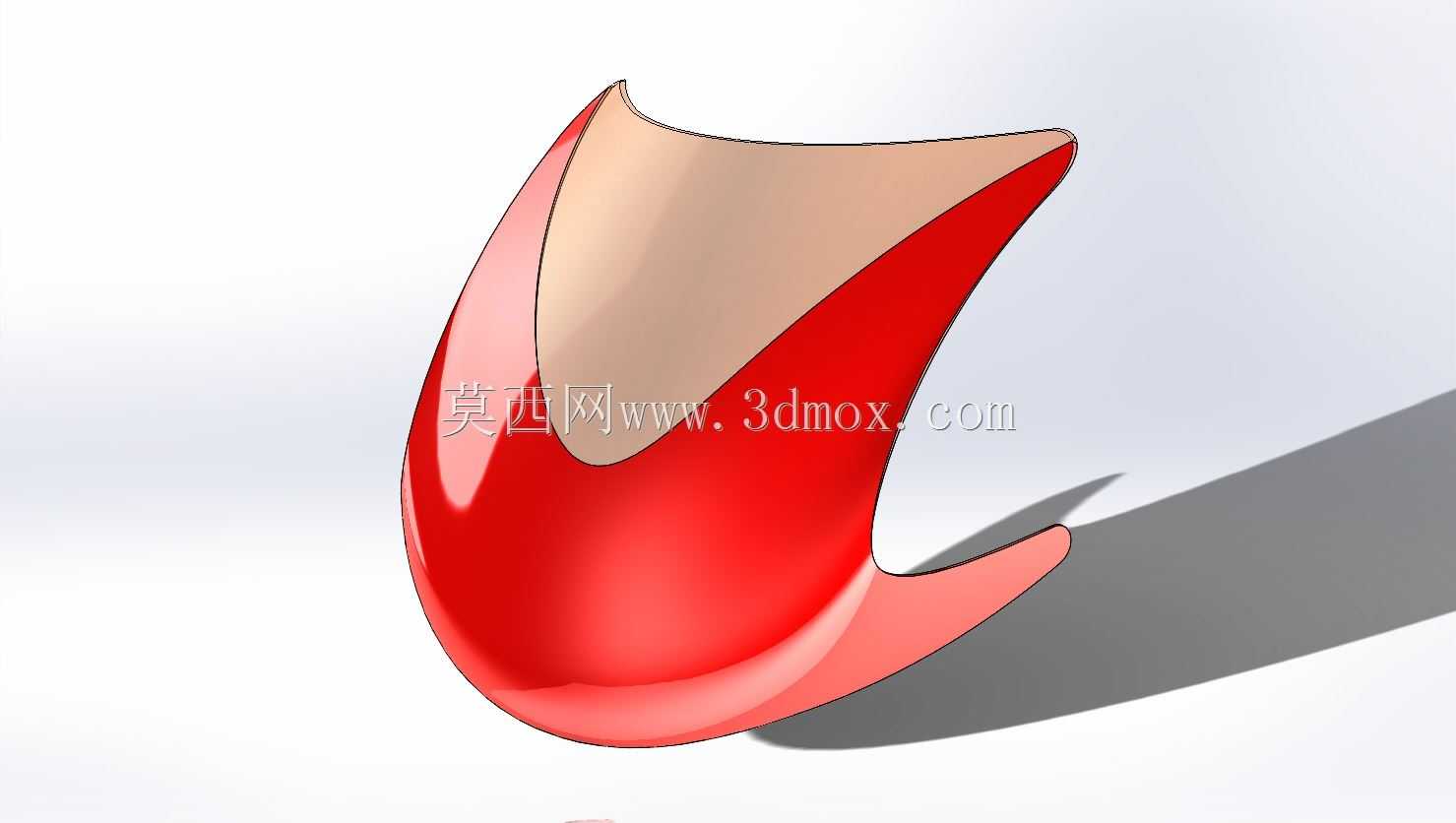

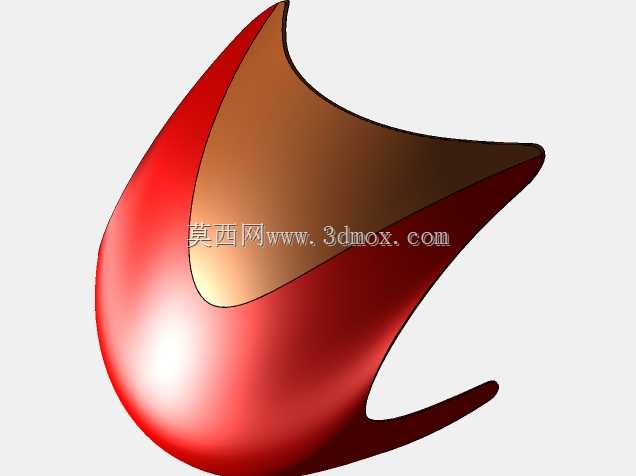

摩托车布尔前整流罩曲面结构设计

这款前整流罩主要适配大排量运动型摩托车的前部导流场景，在高速骑行过程中承担梳理迎面气流、降低整车风阻系数的核心作用，同时能引导气流避开骑手腿部与躯干区域，减少高速状态下的气流直吹冲击，提升长距离骑行的操控稳定性与骑乘舒适度。从结构设计逻辑来看，该整流罩采用一体化曲面成型思路，整体轮廓贴合摩托车前部车架与前叉的安装边界，曲面过渡全程保持G2连续，没有突兀的折角与棱边，既可以避免气流在构件表面形成紊流区，也能降低高速行驶时的风噪产生。在安装边界的考量上，构件内侧预留了对应前大灯、仪表支架、前转向限位结构的避让空间，安装点位的贴合弧度完全匹配原厂前部车架的安装孔位布局，不需要额外做支架改装就能完成对位装配，边缘做了向内收的包边处理，既可以提升构件本身的结构刚度，也能避免安装后与周边覆盖件出现缝隙不均的问题。从功能特性层面分析，该整流罩的曲面弧度经过多轮气流走向验证，下部延伸的小翼结构可以梳理前叉周边的乱流，减少前轮转动带来的气流扰动向车把区域传导，上部收窄的轮廓可以将迎面气流向车身两侧分流，避免气流直接冲击骑手胸部位置，在时速超过80km/h的行驶状态下，能明显降低骑手受到的风阻推力，减少长途骑行的体力消耗。设计过程中优先考虑了曲面的可制造性，整体壁厚保持均匀过渡，没有出现壁厚突变的区域，适配注塑成型的工艺要求，脱模斜度控制在合理区间，不需要做复杂的侧抽芯结构就能完成量产开模，构件表面的曲面平整度满足后续喷漆、贴花的外观处理要求，不会出现曲面反光不均的问题。在实际装车适配场景中，这款整流罩既可以用于民用运动摩托车的原厂替换改装，也能适配场地赛车的前部导流需求，曲面造型兼顾了空气动力学性能与外观视觉效果，安装后不会遮挡前大灯的照射范围，也不会干扰前转向机构的最大转向角度，在极限压弯状态下也不会与地面、前挡泥板发生运动干涉。
