球面轴承性能测试试验台架结构设计

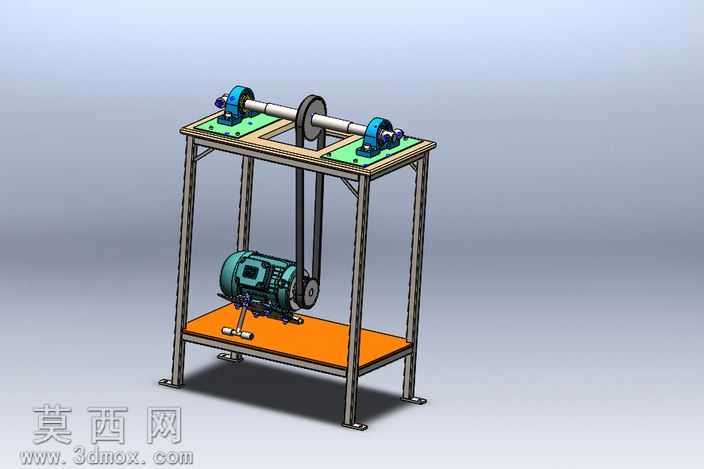

本作品为球面轴承性能测试试验台的三维结构设计，采用SolidWorks完成全参数化建模，通过真实材质渲染还原设备实际外观与结构细节。整体采用双层框架式机架结构，主体支撑选用工业铝型材搭配角件连接，保证机架整体刚性的同时具备良好的装配可调性，上层台面为绿色绝缘工装板，用于安装被测轴承组件，下层橙色置物台用于固定驱动电机，上下层间距经过力学核算，避免传动过程中产生结构共振。传动系统采用V带传动结构，下层台面上安装的卧式电动机通过带轮、三角带将动力传递至上层的测试主轴，带传动结构具备缓冲吸振、过载打滑保护的特性，适合轴承测试这类需要平稳加载的试验场景，主轴两端通过带座外球面轴承固定在上层工装板上，主轴中部安装传动带轮，可通过更换不同带轮调整测试转速，模拟不同工况下的轴承运行状态。建模过程中对所有标准件均按照国标参数进行实体建模，包括螺栓螺母、轴承、带轮、电机等部件，各零件间的装配约束完全按照实际装配关系设置，可直接用于生成装配工程图、进行干涉检查与运动仿真。材质设置上，铝型材机架赋予磨砂金属材质，工装板赋予层压绝缘板材质，电机赋予铸铁烤漆材质，三角带赋予黑色橡胶材质，轴承部件赋予轴承钢金属质感，渲染效果贴近真实工业设备的视觉表现。设计过程中重点考虑了测试操作的便利性与结构稳定性，机架底部安装可调脚杯，可调整台架水平度，避免安装倾斜导致轴承附加载荷影响测试结果，电机安装位置设置腰型孔，可调整电机位置实现皮带张紧度调节，上层轴承安装座也预留了调整空间，可适配不同规格的外球面轴承测试需求，整体结构布局紧凑，传动路径清晰，既满足球面轴承运转试验的功能需求，也具备良好的工艺可实现性，可作为教学演示、轴承性能测试装置开发的三维结构参考。
