方转圆金属板过渡连接结构件

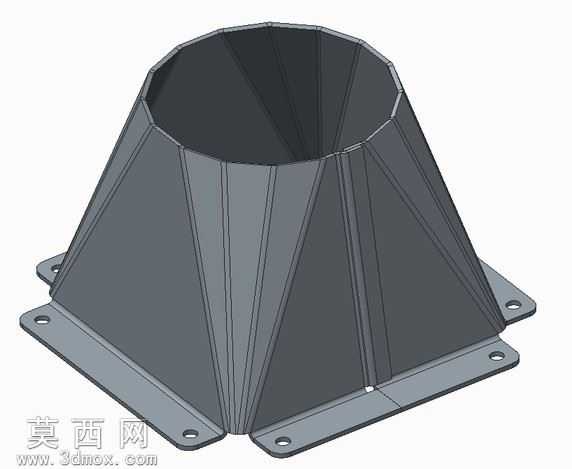

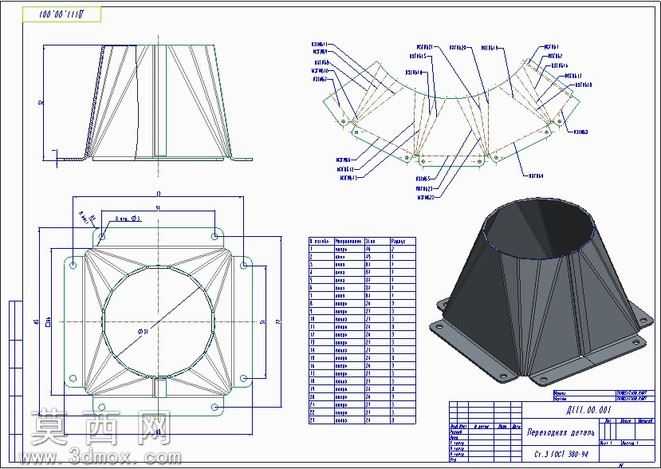

该金属板过渡结构件采用三维参数化建模方式完成整体设计，建模过程中先分别绘制上下两端的安装基准轮廓：下端为带安装孔的方形法兰安装面，上端为圆形对接端口，通过放样凸台命令生成两端轮廓之间的过渡锥面主体，再通过筋特征命令添加沿锥面周向均匀分布的加强筋结构，提升整体结构的抗形变能力。建模阶段同步完成法兰安装孔的位置阵列，保证安装孔位与方形法兰边的间距统一，符合通用安装的尺寸规范，同时对所有棱边添加对应工艺圆角，避免钣金加工过程中出现应力集中的问题。材质设定上选用常规冷轧钢板材质，渲染阶段赋予哑光金属质感，还原真实钣金构件的表面肌理，同时通过剖面视图展示结构的壁厚参数，明确各部分的板材厚度一致，适配常规钣金折弯、焊接的加工工艺。设计思路围绕管道系统中方形截面与圆形截面的过渡对接需求展开，在保证两端接口对接精度的前提下，通过锥面过渡实现流道的平滑变径，减少介质流经过渡段时的阻力，周向布置的加强筋则可以在不额外增加整体板材厚度的前提下，提升结构的整体刚性，避免构件在承压或者安装受力时出现变形。建模过程中同步生成了对应的二维工程视图，包含主视图、俯视图、展开视图以及零件明细栏，明确标注各部分的关键尺寸、安装孔位参数、形位公差要求，能够直接对接后续的钣金加工生产流程，结构设计兼顾了安装便捷性与结构耐用性，可适配通风管道、物料输送管路等多种场景的方转圆对接需求。
