高精度无辐空心车轮结构设计方案

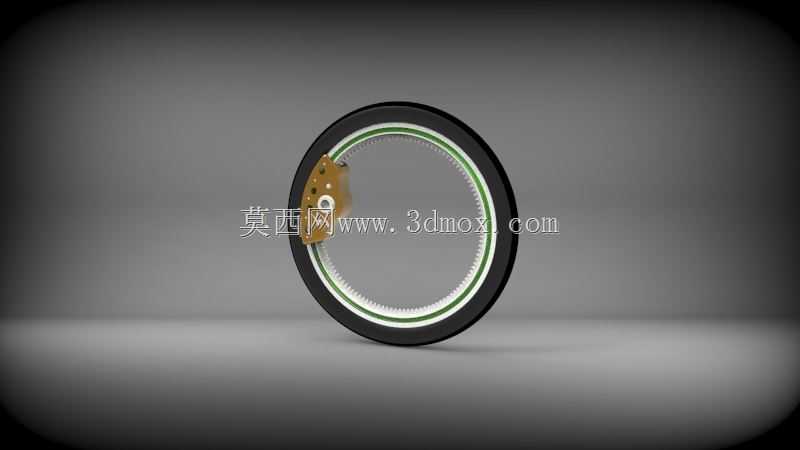

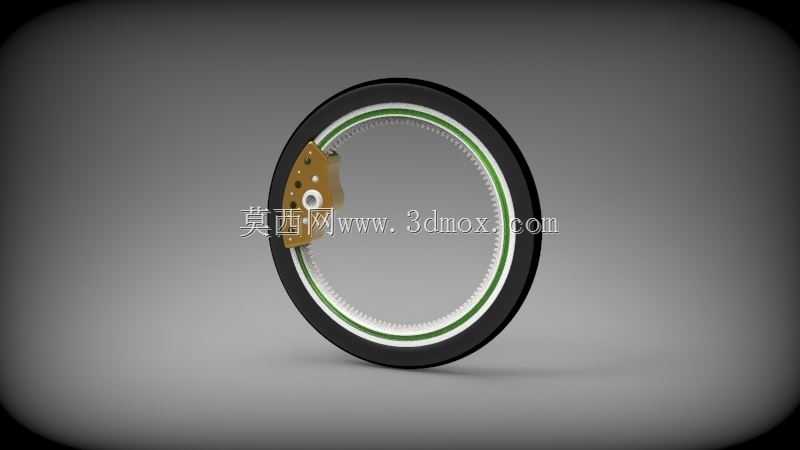

这款无辐空心车轮在结构设计上突破了传统辐条式车轮的受力逻辑，将轮轴设置为空心跟随式结构，从根源上减少了辐条带来的应力集中问题，在精密输送、轻载移动平台、特殊行走机构等场景中有着独特的应用优势。不同于常规车轮依靠辐条传递轮辋与轮毂间载荷的形式，该结构将受力路径直接布置在轮辋内侧的环形承载区域，配合内嵌的环形传动齿圈，既可以作为被动行走轮使用，也能搭配驱动组件实现主动行走功能，适配对轮体径向跳动要求严苛的作业场景。

从实际安装边界来看，该轮体的安装接口集中在轮侧的固定支架上，不需要在轮体中心预留贯穿式轴孔，给设备内部的走线、管路布置留出了充足的中心空间，这一特性在紧凑型AGV、狭小空间内的巡检移动设备上实用性极强，设计人员可以充分利用轮体中心的空心区域布置传感器、控制模块甚至是物料输送通道，大幅提升设备内部的空间利用率。轮辋外侧预留了标准的轮胎安装槽，可以适配不同材质的外圈包胶，根据使用场景更换防滑、静音、耐磨的不同外圈材质，不需要改动轮体主体结构。

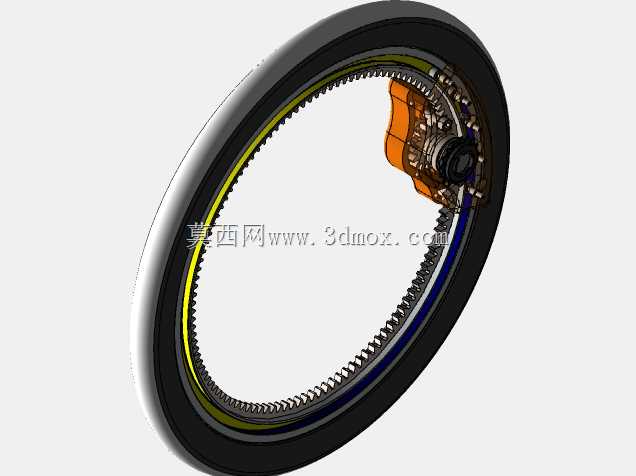

公差控制是这类空心轮设计的核心要点，由于取消了中心辐条的定位支撑，轮辋的圆度、环形齿圈的同轴度直接决定了轮体运行的平稳性，设计过程中需要对环形承载区域的截面刚度做针对性强化，避免轮体受载后出现椭圆变形导致运行卡顿。轮侧的固定支架集成了轴承安装位与传动衔接结构，安装时只需要将支架固定在设备主体的对应接口上，不需要额外设计轮轴支撑结构，降低了配套设备的结构设计复杂度。在轻载精密输送场景中，这类无辐轮的运行噪音远低于传统辐条轮，同时不存在辐条卡滞异物的风险，在洁净车间、电子制造生产线的移动工位上能够有效减少运维隐患。齿圈与轮辋的同轴设计也让驱动结构的布置更加紧凑，不需要额外设计传动避让结构，驱动齿轮可以直接从轮体内侧与齿圈啮合，大幅压缩行走机构的整体占用空间。
