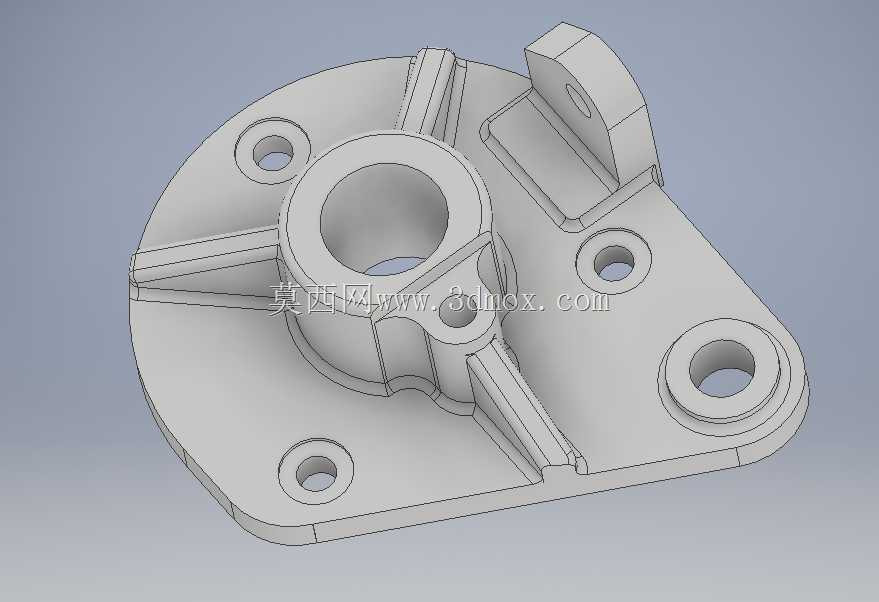

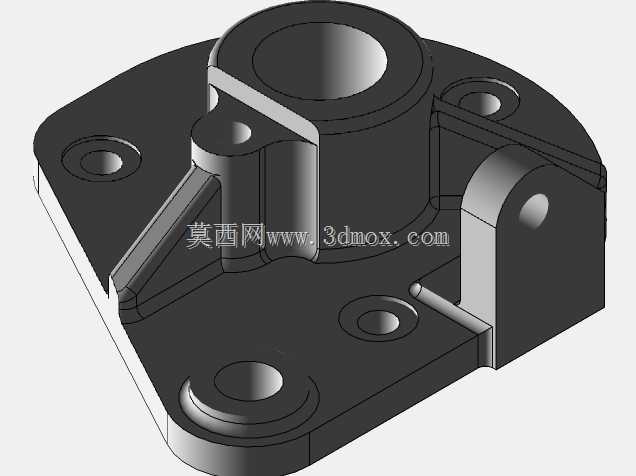

带加强筋多安装孔异形机械支座结构

该类异形支撑支座常见于中小型动力传输、轻工自动化生产线的执行端安装工位，主要承担轴类零件的径向承载、周向定位以及相邻功能组件的连接固定作用，区别于标准圆形法兰支座，其非对称的底板轮廓可适配设备内部局促的安装空间，避开周边走线、管路的排布区域，减少设备整体的冗余体积。从结构设计逻辑来看，中心带通孔的凸台是核心承载区域，通孔用于穿过传动轴或者安装衬套、轴承类回转零件，凸台的高度根据配合轴段的长度设定，保证回转件运行时不会与底板发生摩擦干涉；凸台与底板之间分布的多道径向加强筋，并非均匀排布，而是对应各个安装孔的受力方向设置，在设备启停、负载突变产生冲击载荷时，可分散凸台根部的应力集中，避免长期运行出现根部开裂的问题，同时相比整体加厚底板的设计，能在保证结构强度的前提下降低零件自重，减少材料消耗。底板上分布的多个不同孔径的安装孔，分别对应不同的连接需求：大直径沉孔用于穿入固定螺栓将支座整体锁定在设备机架的安装面上，沉孔结构可让螺栓头完全埋入板内，不会突出平面影响其他组件安装；侧边带凸耳的铰接孔，用于连接连杆类摆动零件，凸耳上的通孔与中心凸台的轴线保持严格的位置度公差，保证连杆摆动时不会出现卡滞。设计建模过程中，需要优先确定中心凸台的轴线作为基准，再依次推导各个安装孔的相对位置、加强筋的拔模角度以及各连接处的圆角大小，所有安装孔的位置公差需要匹配对应配合件的安装尺寸，避免装配时出现孔位错位；底板的外轮廓根据实际安装边界做切边处理，在靠近铰接凸耳的一侧延伸出的凸台结构，可给铰接点提供足够的支撑强度，另一侧的圆弧收边则可避开设备内部的圆弧型机架结构，减少不必要的空间占用。零件的壁厚保持均匀过渡，相邻壁厚差控制在合理范围内，避免注塑或者铸造成型时出现缩孔、翘曲等缺陷，所有锐边均做倒钝处理，避免装配过程中划伤操作人员，同时减少应力集中点。这类支座在实际选型替换时，需要重点核对中心孔的内径、安装孔的孔距以及整体安装高度，确认与原有安装位的边界尺寸匹配，同时根据实际承载负载校核加强筋的结构强度，满足设备长期稳定运行的要求。
