轿车侧门曲面结构三维设计模型

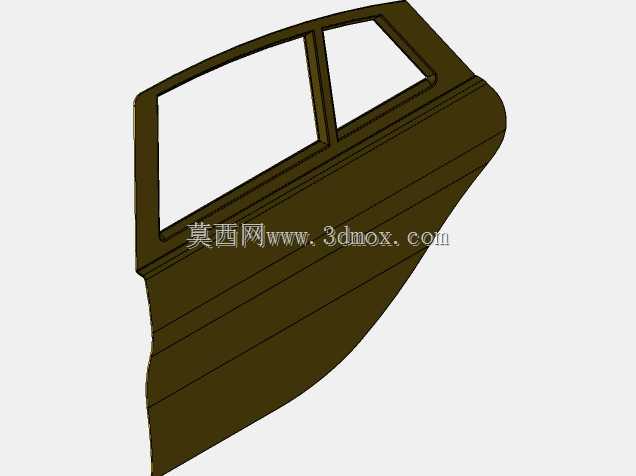

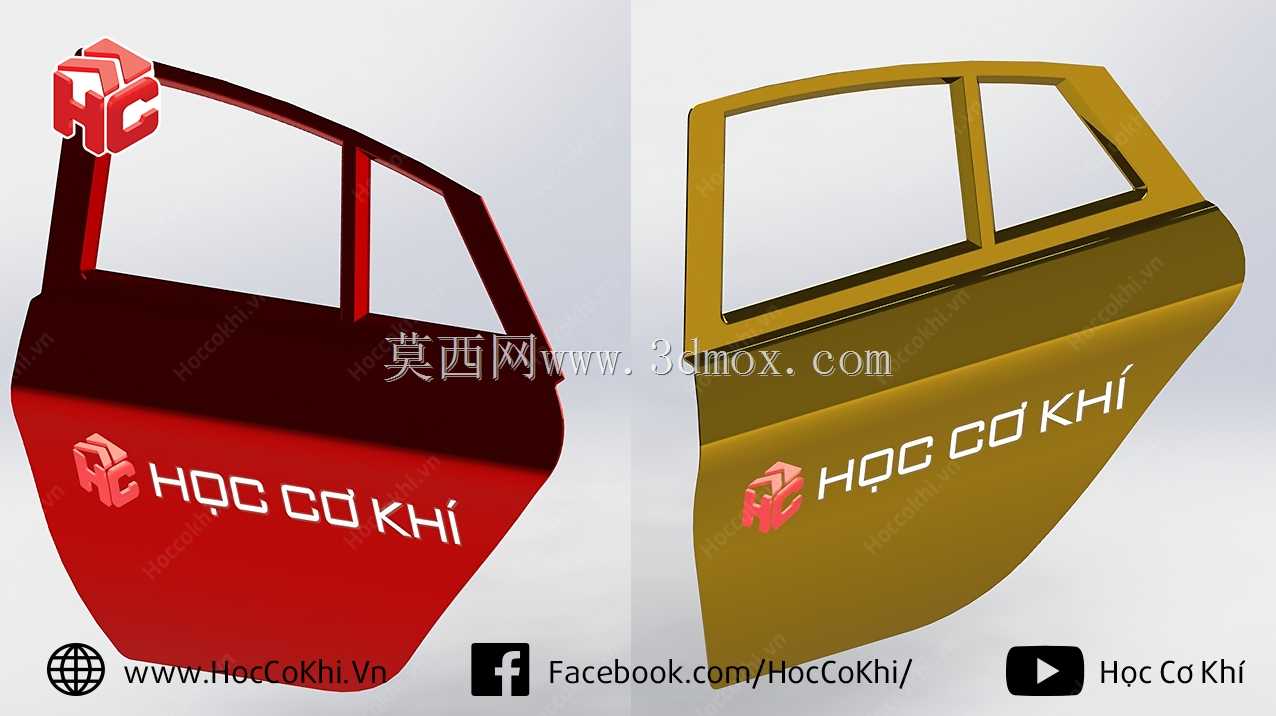

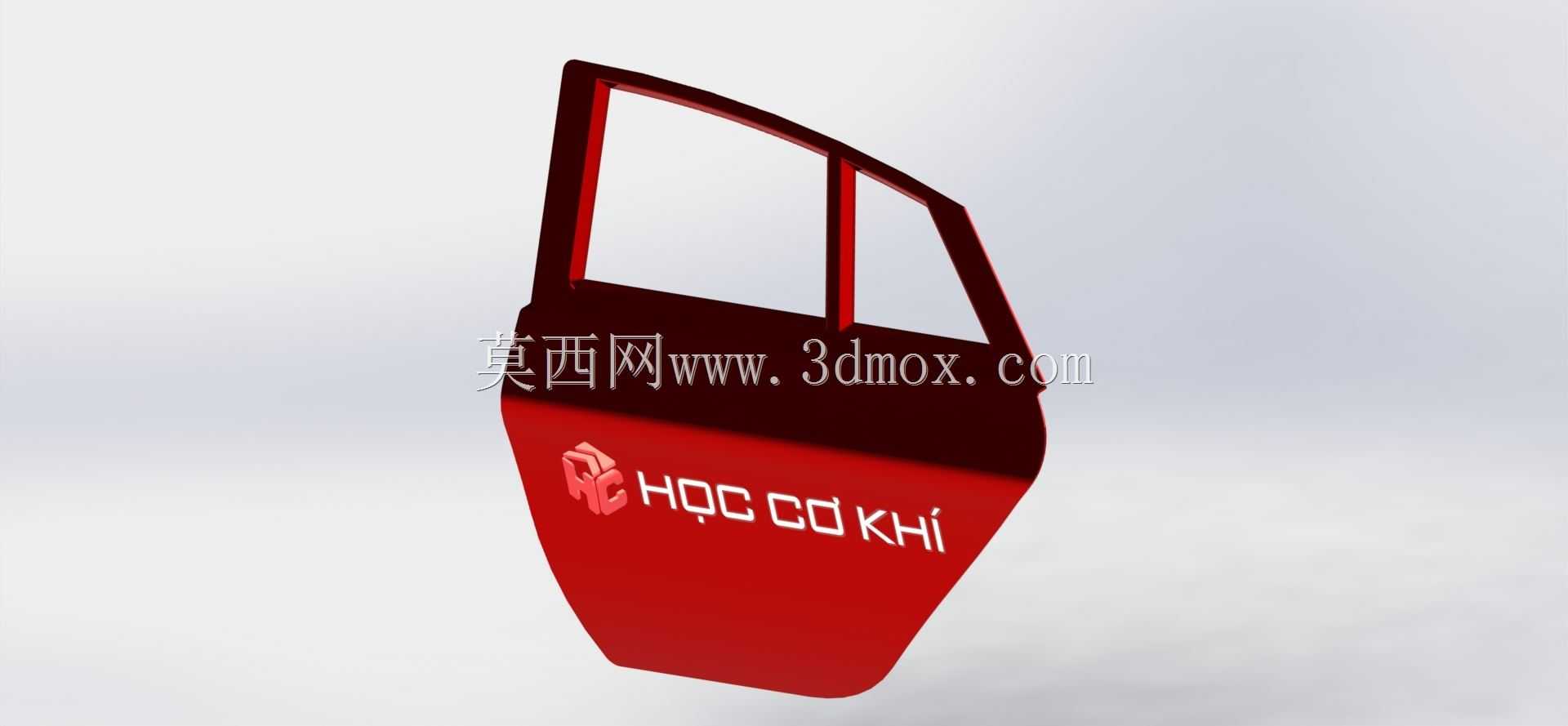

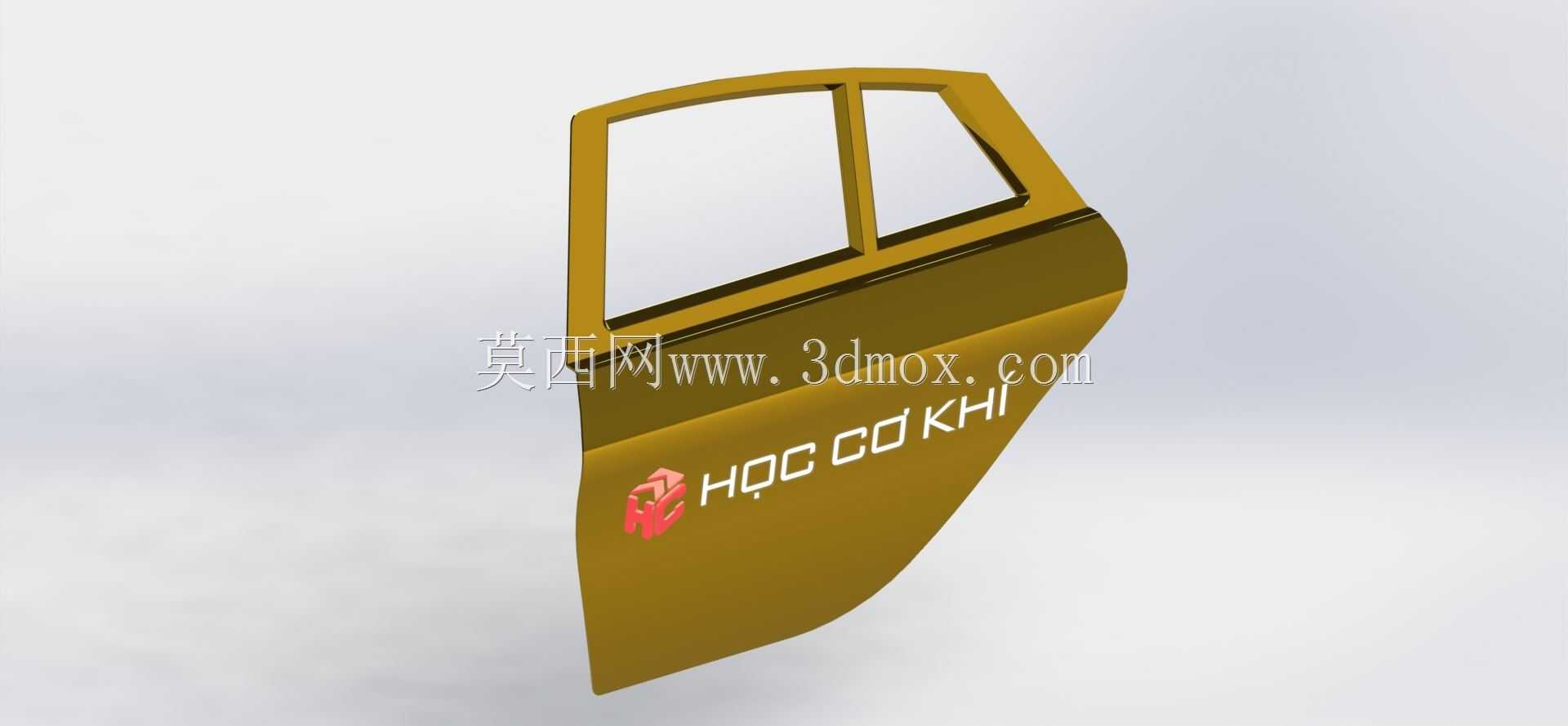

该模型还原了轿车侧门的完整曲面结构与装配边界，在整车开发流程中，侧门作为乘员舱进出的核心功能部件，同时承担侧面碰撞防护、风阻优化、密封隔音、外观造型匹配的多重作用，其设计精度直接影响整车NVH表现、装配公差控制与用户使用体验。从实际应用场景来看，这类侧门结构适配常规家用三厢、两厢轿车的侧围安装位，建模过程中严格遵循车身安装边界约束，预留了与侧围铰链、门锁扣、玻璃升降导轨、密封胶条的装配接口，曲面过渡处的曲率连续处理完全匹配量产车的外表面光顺要求，可直接用于车身结构验证、装配干涉检查、曲面建模教学参考等场景。设计思路上，模型先以侧围安装点的空间坐标为基准搭建骨架，确定车门上下沿的高度差、前后端的倾斜角度、窗框的分块轮廓，再通过多组截面线构建外板的主曲面，针对车门腰线位置的折线过渡、窗框与门板的衔接圆角、下沿的排水结构做了单独的曲面拆分，既保证外表面的视觉流畅度，也兼顾了冲压成型时的工艺可行性，避免出现曲率突变导致的冲压开裂问题。功能特性层面，模型还原了双分块式车窗的窗框结构，预留了玻璃升降的运动空间，门板内部的加强筋布局参考了量产车的侧碰防护设计，在车门中部对应乘员胸部、腹部的位置设置了横向加强梁的安装位，外板曲面的弧度经过风阻适配，能在车辆高速行驶时引导侧方气流，减少乱流产生的风噪。安装边界方面，模型严格对齐了侧围铰链的安装孔位坐标，门锁安装位的深度、与B柱锁扣的配合间隙都做了参数化约束，车门与翼子板、前后车门之间的分缝间隙控制在量产车常规公差范围内，密封胶条的安装槽深度、宽度都参考了同级别车型的通用尺寸，能直接适配常规规格的车用密封胶条，不需要额外做结构调整。对于结构设计从业者而言，这类曲面建模案例能帮助理解车身覆盖件的曲面构建逻辑，掌握从安装边界反推外曲面、兼顾工艺与造型的设计方法，在做同类型车门改型设计时，可直接参考该模型的曲面分块思路、安装位布局逻辑，减少前期方案验证的重复工作量。
