电动两轮车用轮毂驱动电机结构设计

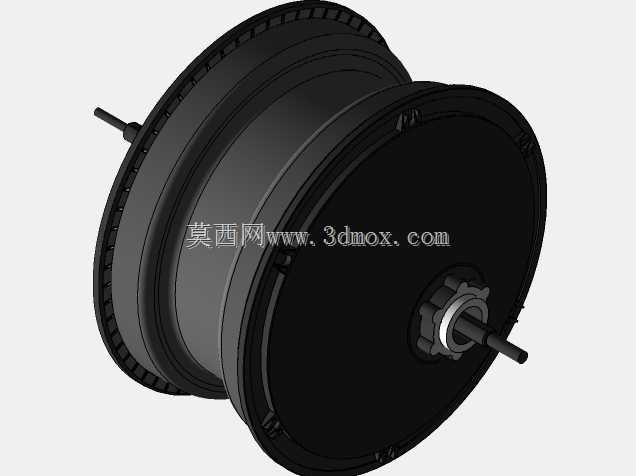

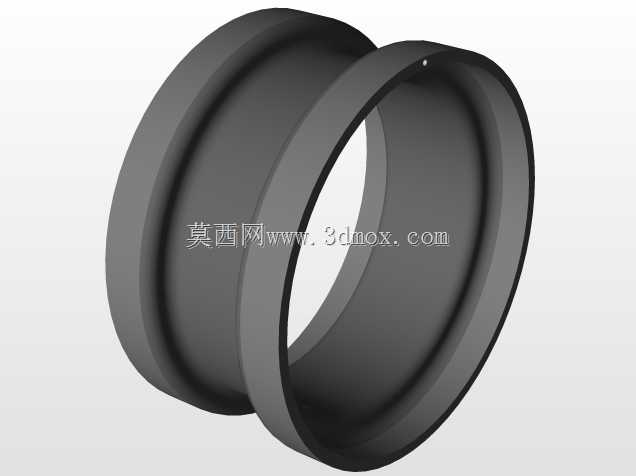

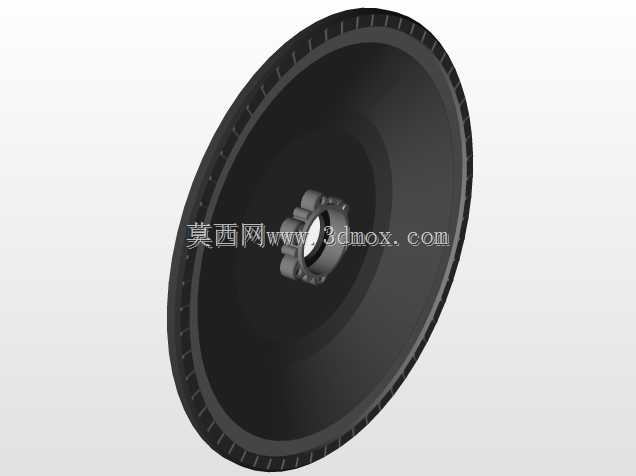

这款轮毂驱动结构主要适配轻型电动两轮代步车辆，直接集成于车轮轮辋内部，省去了传统电驱方案的链条、传动轴等中间传动部件，动力传递路径更短，传动损耗更低，日常使用中能减少传动环节的维护需求，常见于民用电动自行车、轻便电动摩托的动力配置场景。从结构设计来看，整体采用盘式同轴布局，外壳为带散热筋的双层密封结构，外圈的凸筋既可以提升壳体的结构刚性，也能在车辆行驶过程中增加与空气的接触面积，带走绕组工作产生的热量，避免长时间爬坡、重载工况下出现过热退磁问题。两端伸出的轴段为固定安装轴，安装时轴体两端锁死在车架前叉或后平叉的安装卡槽内，工作时外壳随轮辋同步转动，直接驱动车轮行进，没有额外的传动间隙，起步和低速扭矩输出更直接。设计过程中优先考虑了安装边界的通用性，轴径、轴段长度、出线位置都参考了市面主流两轮车的轮毂安装尺寸，不需要大幅改动车架结构就能完成替换适配，外壳的密封结构做了多层防水设计，能应对日常雨天行驶、路面积水飞溅的使用场景，避免内部绕组、霍尔元件进水短路。内部的定子绕组、转子磁钢都采用同轴同心设计，转动部分做了动平衡校准，高速运转时不会出现明显的径向跳动，降低行驶过程中的震动和噪音。出线端从轴体一侧引出，预留了足够的线束弯折余量，避免转向过程中线束被拉扯断裂，端盖的固定螺丝采用均匀圆周排布，保证壳体结合面的压力均匀，长期使用不会出现局部密封失效渗油的问题。这类集成式轮毂电驱结构相比中置电机方案，整体重量更集中在车轮轴心位置，不会额外增加车架中部的负载，车辆的重心分布更均衡，低速操控的灵活性更好，同时因为没有外露的传动部件，整车外观更简洁，也能避免骑行过程中衣物、鞋带被传动部件卷入的安全隐患。
