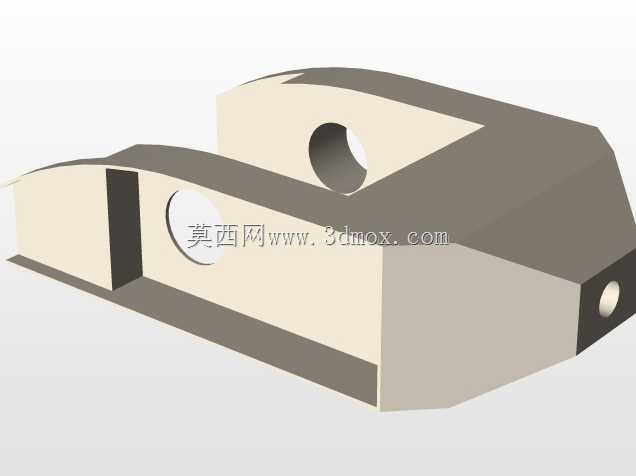

挂接装置枢轴连接结构三维数模

这类挂接枢轴构件，多应用在需要实现部件间铰接转动、同时承载挂接载荷的设备连接场景中，常见于工程机械属具快换、货运车辆挂接机构、自动化线体工装快换工位，核心作用是作为两个相对运动部件的转动铰接支点，同时传递挂接状态下的拉压、剪切复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该构件采用一体化铣削成型的基体结构，主体设置两处同轴铰接孔位，其中大直径孔作为主转动支点，适配对应直径的铰接销轴，孔位边缘做了倒角过渡处理，既可以降低销轴装配时的对位难度，也能减少长期转动过程中孔口边缘的应力集中，避免交变载荷下出现裂纹扩展。基体一侧延伸出定位贴合面，安装时该面与挂接座的基准面完全贴合，通过侧面的锁紧孔位穿装固定螺栓，实现枢轴本体与固定端的刚性连接，另一侧的凸台结构作为限位挡边，能够限制铰接部件的转动行程，避免转动超程导致的机构脱开或结构碰撞。在安装边界设计上，该枢轴的整体外形做了多处切边处理，既可以减少安装时与周边构件的干涉空间，也能在保证结构强度的前提下降低构件自重，适配轻量化安装需求。主铰接孔的同轴度公差按照IT7级精度设计，能够保证销轴装配后转动顺畅无卡滞，同时孔位内部预留了润滑脂存储槽，可在定期维护时加注润滑脂，降低转动副的磨损速率，延长构件的整体使用寿命。基体的壁厚分布经过载荷仿真优化，在承载剪切载荷的孔位周边做了局部加厚处理，非承载区域做了减薄挖空，在满足额定载荷下强度要求的同时，尽可能压缩构件的整体占用空间，适配紧凑安装场景的布局需求。这类枢轴构件在实际选型应用时，需要匹配对应铰接部件的转动角度范围、额定挂接载荷以及销轴的配合公差，安装时需要保证贴合面的平面度符合装配要求，避免螺栓锁紧后出现基体变形，导致铰接孔位同轴度超差，引发转动卡滞或异常磨损问题。
