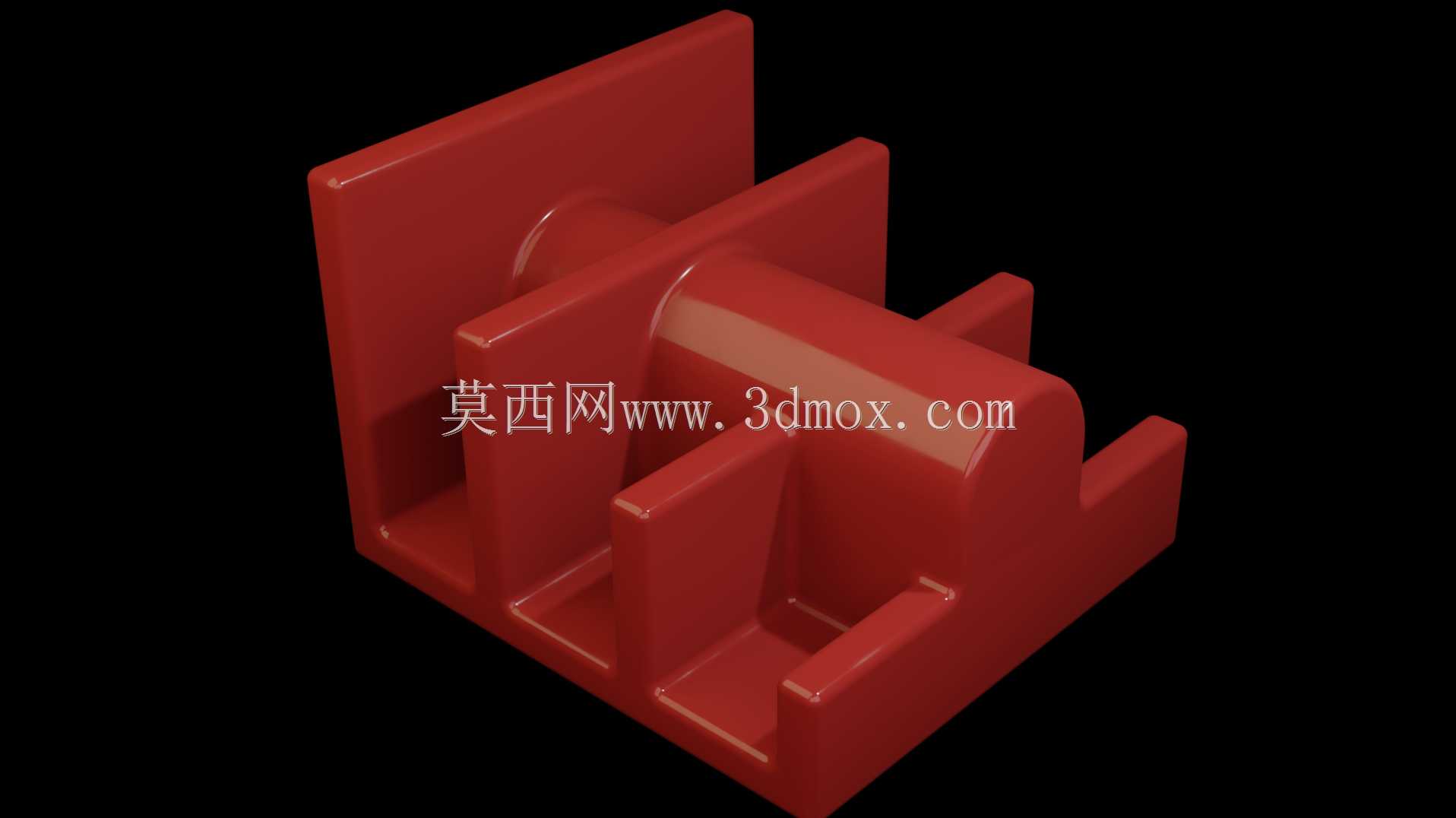

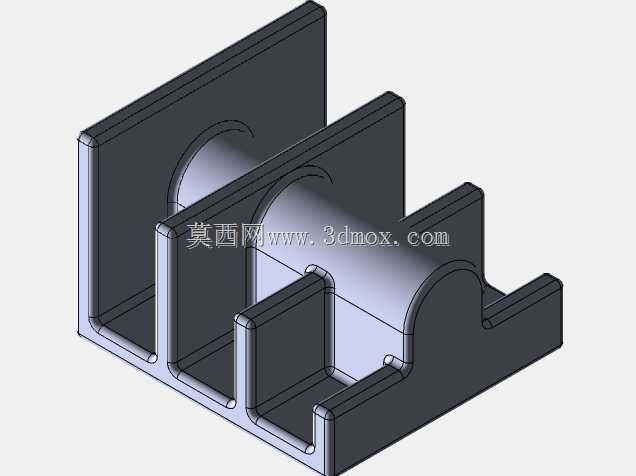

L型带加强筋卡槽式塑料固定支座结构

日常做非标设备结构设计时，这类带多道加强筋的L型支座是走线、小型元器件固定场景里的常用零件，不少自动化设备的线槽旁、电控柜内部的线束分路位置，都会用到这类结构来做线缆的分层承托，避免多束线缆交叉缠绕干扰，也能给线束提供硬质支撑，防止设备运行时的振动带动线缆反复弯折出现线芯断裂的问题。从结构本身来看，垂直立板与水平底板呈90度直角衔接，立板与底板之间设置了三道平行的竖向加强筋，筋板的厚度均匀，既可以在注塑成型时减少壁厚不均导致的缩痕问题，也能在承受侧向推力时分散应力，避免立板受载后从根部断裂。水平底板上开设的多道平行卡槽，槽宽尺寸统一，槽边做了小角度的导入倒角，安装时可以直接卡入设备机架上预设的凸轨，不需要额外打螺丝固定，拆装效率比传统螺接固定的支座高很多，适合需要频繁调整安装位置的走线场景。立板上预留的半圆弧凹槽，是专门为圆形线束或者小直径气管设计的卡位，安装时把管线卡入凹槽后，配合扎带就能完成固定，凹槽的圆弧半径适配常规的6mm、8mm直径的气动管与控制线缆，不会出现卡接过紧压伤线皮，或者卡接过松管线滑脱的问题。设计这类零件的时候，首先要确认安装边界：底板的总宽度要匹配机架上安装轨的间距，卡槽的深度要保证卡入后有足够的咬合量，一般卡槽深度不小于3mm，才能承受常规布线时的拉扯力；加强筋的高度不需要超过立板高度的三分之二，过高的筋板反而会在注塑时产生困气缺陷，也会增加不必要的材料消耗。立板与底板的衔接位置做了R2的圆角过渡，避免直角位置的应力集中，在设备长期受振动的工况下，圆角过渡的结构比直角结构的抗疲劳寿命高40%以上。实际选型使用时，要注意这类塑料支座的承载上限，单座的承托重量不宜超过2kg，适合承托控制线缆、信号线束这类轻质部件，如果需要承托更重的动力电缆或者液压管路，需要更换同结构的金属材质版本，或者加密支座的安装间距，降低单个支座的承载负荷。另外卡槽的配合公差要控制在0.1mm到0.2mm之间，间隙过大会导致安装后支座晃动，间隙过小则会出现卡装困难，甚至装配时把卡槽撑裂的问题。
