曲柄摇杆类传动构件二维线稿练习素材

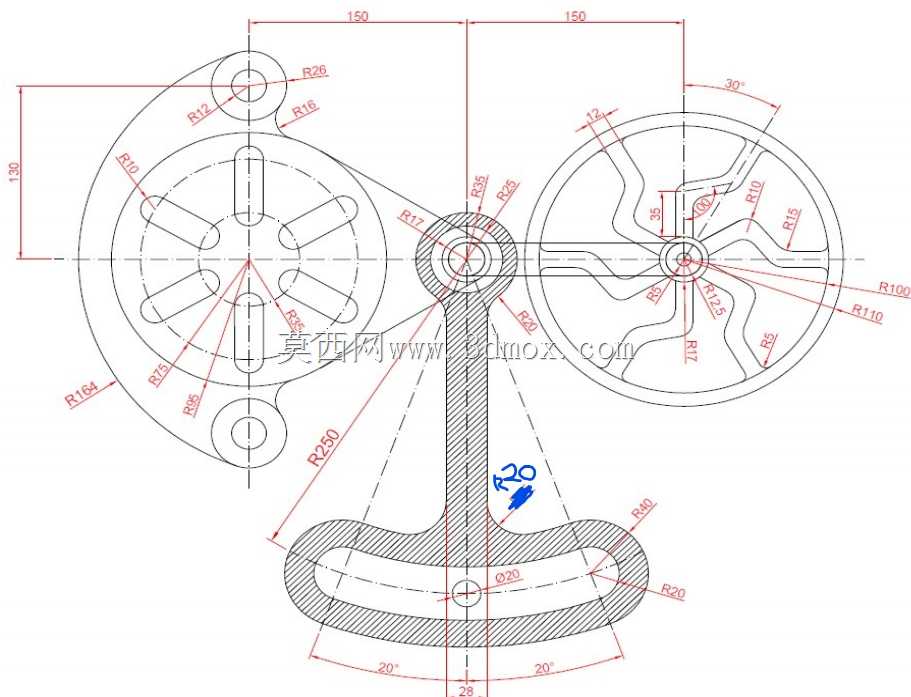

这套二维线稿呈现的是典型曲柄摇杆传动组合构件，在轻工输送、小型冲压送料、纺织机械的间歇进给机构中应用十分广泛，很多入门级结构工程师在做连杆机构方案推演时，都会先从这类构件的二维轮廓梳理入手，先把运动副的相对位置、杆件的长度比例敲定，再进入三维建模环节，能大幅减少后期反复改参数的工作量。从线稿呈现的轮廓来看，构件包含两个带轮状回转端、长连杆以及两个固定铰接座，设计时首先要确定固定铰接点的安装边界，两个铰接座的中心距需要匹配设备机架的预留安装孔位，避免后期出现安装干涉，回转端的轮状结构实际是曲柄的配重平衡段，用来抵消摇杆高速往复摆动时产生的惯性力矩，降低设备运行时的振动幅值。做这类连杆构件的二维草图梳理时，首先要卡死的是极位夹角的数值，这直接决定了机构的急回特性系数，要是用在送料工位上，急回系数过大会导致送料末端冲击过大，撞伤工件表面，系数过小又会拉长空行程时间，拉低整台设备的运行节拍。线稿里的长连杆部分做了等截面设计，杆身的宽度要根据传递的扭矩核算，避免长时间交变载荷下出现杆身弯曲变形，两端的铰接孔位置要和曲柄、摇杆的配合轴径匹配，孔边的倒角轮廓在草图里也做了预留，方便后续三维建模时直接导入做拉伸切除，不用再重新定位孔位。两个回转端的轮廓线特意标注了减重槽的位置，在保证结构强度的前提下挖去多余材料，既能降低构件自身重量，减少运动时的惯量，也能节省原材料成本，铰接座的安装孔做了长圆孔设计，方便现场安装时微调中心距，补偿加工时带来的尺寸误差，不用重新扩孔返工。很多刚入行的工程师做这类机构设计时，容易直接跳过二维草图阶段直接拉三维模型，往往做到运动仿真时才发现杆件存在死点位置，或者运动行程达不到设计要求，又要回头调整各段杆长，反而浪费更多时间，这类二维线稿刚好可以用来做连杆机构的尺寸推演练习，先在二维层面把运动轨迹、行程范围、安装边界全部核对清楚，再进入三维环境做细节结构设计，能让整个设计流程顺畅很多。另外在做这类构件的二维轮廓绘制时，还要注意各铰接点的公差配合标注位置，虽然是线稿练习，但也要养成标注关键配合尺寸的习惯，比如铰接孔的公差带、杆长的尺寸公差，这些细节直接影响后期零件加工出来的装配精度，要是公差放得太松，铰接处间隙过大，机构运行时就会出现明显的晃动，传递运动的精度达不到要求，公差放得太紧，又会增加加工难度，提升制造成本，这些都是在二维草图阶段就要提前考量的内容。
