卡丁车管式防滚笼框架结构设计

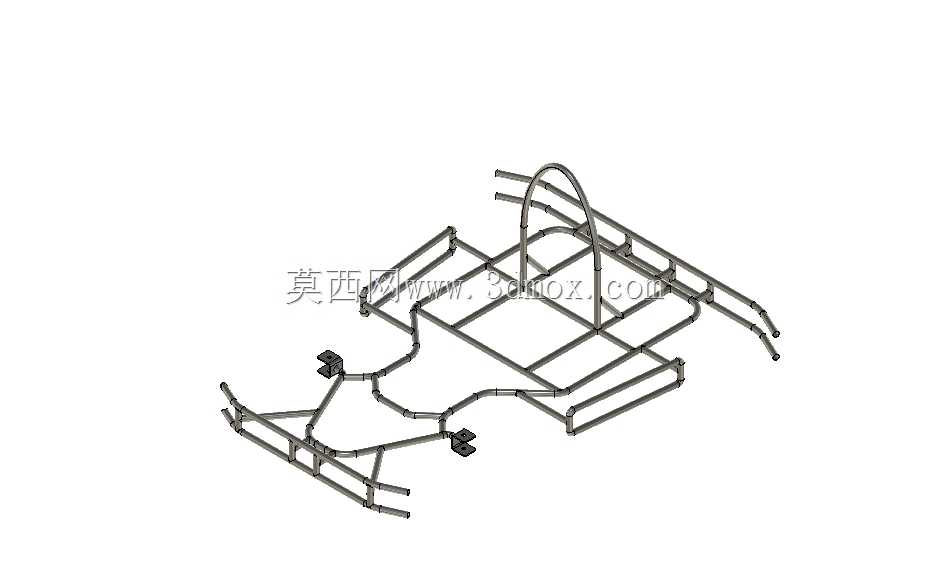

这套管式滚笼结构主要面向场地娱乐卡丁车、小型越野卡丁车以及单人生态代步车的车架防护需求，在车辆发生侧翻、碰撞时，能够通过管材的塑性变形吸收冲击能量，为驾乘人员留出足够的生存空间，避免车身结构直接挤压驾乘区域。从结构设计逻辑来看，整体采用冷拔无缝钢管弯折拼接而成，主环部分采用大曲率弯管成型，布置在驾乘人员背部后方，作为整个滚笼的核心承力结构，前部延伸出的管架构成车头防撞区域，同时预留出转向机构、前悬挂安装支座的焊接点位，两侧的纵向边梁贯穿前后，既作为乘员舱的侧边防撞结构，也为座椅安装、车身覆盖件固定提供安装基准。设计过程中充分考虑了安装边界的适配性，前部管架的分叉结构对应卡丁车前桥的安装位置，预留的安装座孔位与常规卡丁车转向节、摇臂的安装尺寸匹配，无需额外改制即可适配多数168F动力级别的小型卡丁车底盘；后部延伸的管架用于固定动力总成、后悬挂以及后防撞结构，顶部的弧形弯管除了侧翻时的承力作用，还可作为安全带高位挂点的安装基础，满足三点式安全带的安装角度要求。在实际应用场景中，这类管式滚笼相比一体式冲压车架重量更轻，管材的受力方向可以根据碰撞载荷路径灵活布置，在场地竞速类卡丁车中，滚笼的管梁走向还会兼顾空气导流的需求，减少行驶过程中车架部位产生的乱流；在越野类卡丁车应用中，管架的连接处会额外增加加强筋片，提升非铺装路面颠簸工况下的结构疲劳强度，避免长期受交变载荷出现焊缝开裂的问题。结构设计时对驾乘人员的操作空间做了充分避让，方向盘转动区域、踏板操作区域、座椅安装区域的管架都做了内收处理，不会干涉驾乘人员的正常操作，侧边防撞梁的高度刚好对应人体髋部位置，侧碰时能够将冲击力直接传递到底盘主纵梁，减少对人体的冲击。整个滚笼的管材连接节点均采用相贯线切割后满焊处理，关键承力节点的焊缝高度不小于管材壁厚的1.2倍，保证连接强度的同时减少应力集中，外露的管端都做了封堵处理，避免长期使用过程中管材内部进水锈蚀，影响结构强度。
