安普图马力挂接枢轴连接结构件

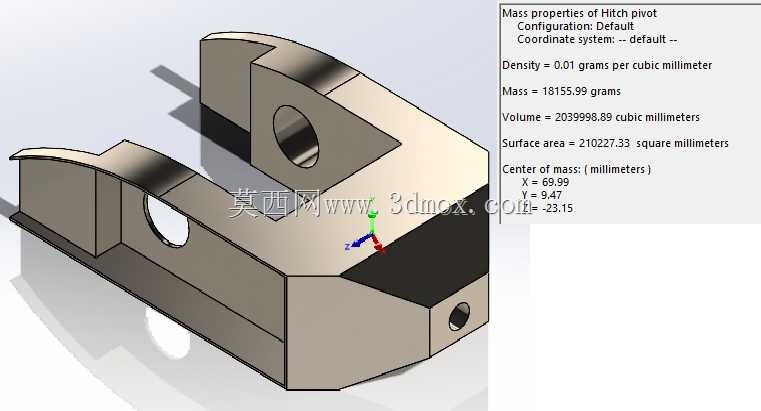

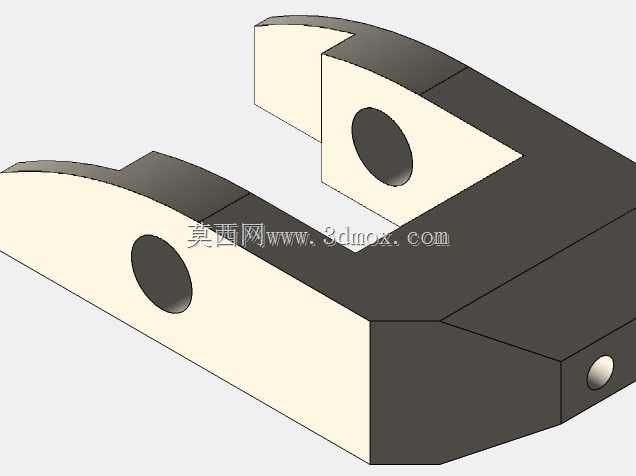

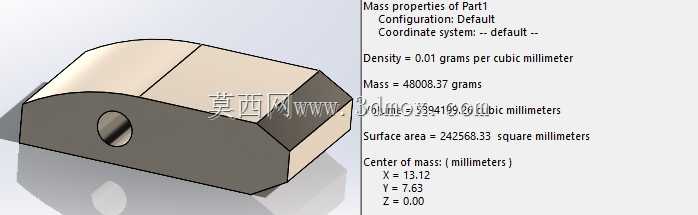

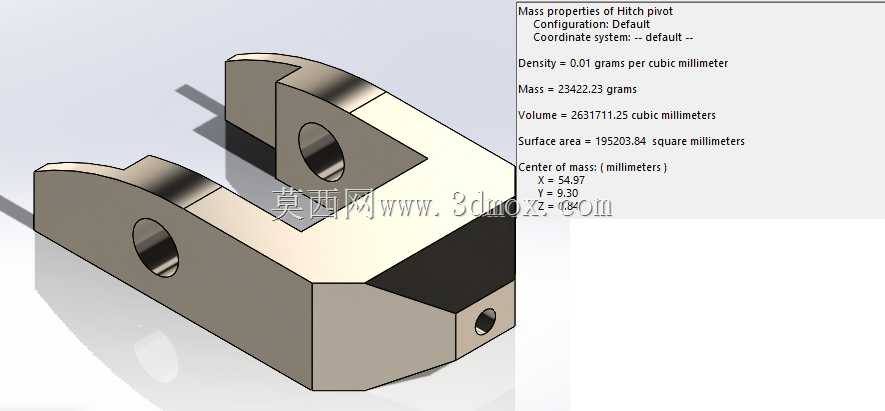

这类挂接枢轴多用于需要实现铰接挂接、相对转动的机械连接场景，常见于小型动力设备、农用机具、特种作业装置的挂接点位，承担两个独立部件之间的载荷传递与相对转动约束作用，避免连接部位出现刚性硬接触导致的应力集中断裂问题。从结构设计来看，该构件主体采用半圆弧顶面搭配斜切侧棱的块状构型，并非规则长方体结构，这种外形设计一方面是为了避让相邻部件的运动包络，防止枢轴在随部件摆动过程中与周边结构发生运动干涉，另一方面斜切的侧棱能够减少构件自身的无效重量，在保证结构强度的前提下降低整体耗材用量。构件侧面开设的横向通孔为销轴安装位，孔位的轴线与构件半圆弧顶面的轴线保持平行，确保销轴装入后，挂接的两个部件能够绕销轴轴线顺畅转动，孔口边缘做了微小的倒角处理，既能够去除机加工产生的毛刺锐边，也能在销轴装配时起到导向作用，降低装配难度。设计过程中，首先需要明确挂接点位的额定载荷上限，根据载荷大小确定主体的壁厚与销轴孔的直径，避免孔壁受挤压出现变形失效；其次要核对安装边界的尺寸限制，构件的整体宽度、高度以及半圆弧的半径都需要匹配安装座的卡槽尺寸，确保构件能够顺利嵌入安装位，不会出现尺寸超差无法装配的问题。构件的质心位置靠近销轴孔一侧，这种设计能够减少挂接状态下的偏载力矩，降低销轴承受的额外弯曲载荷，延长销轴与枢轴本身的使用寿命。表面处理方面，这类受力构件一般会做发黑或者镀锌处理，提升防锈能力，适应户外或者多粉尘的作业环境，安装时需要保证销轴孔与对接部件的孔位同轴度误差在允许范围内，避免强行穿入销轴导致孔壁刮伤，后续使用过程中需要定期在销轴与孔的配合面加注润滑脂，减少转动过程中的磨损量。该构件的结构没有多余的冗余设计，所有的外形特征都服务于安装避让、载荷传递、装配便捷这几个核心需求，没有为了外观增加不必要的曲面结构，非常适合采用常规的铣削加工方式进行生产，加工工艺难度低，量产时的成本控制空间较大，能够适配多种同规格挂接点位的替换需求。
