CSWP认证考核用滑动安装滑座结构

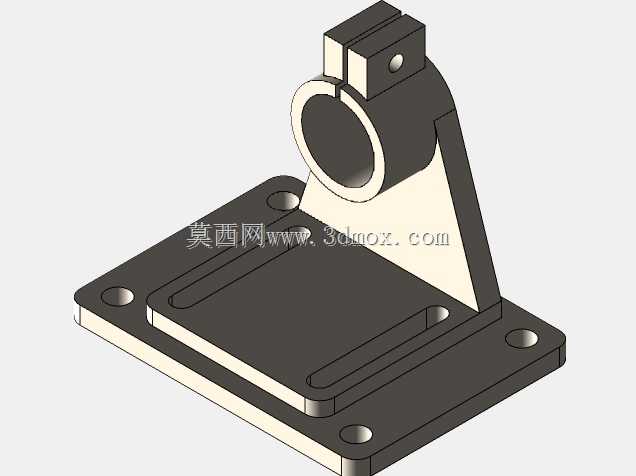

该滑座属于滑动导向类支撑安装部件，常见于中小型自动化输送线、可调式工装夹具平台、检测设备的位移调节工位，主要承担轴类构件的夹持固定与沿导轨方向的滑动导向功能，可配合光轴、线性导轨实现执行端的位置微调，适配需要小范围行程调整的装配、检测、加工工位。从结构设计来看，底部采用带沉头孔的方形安装法兰，四个角位的沉头孔可适配内六角螺栓完成与安装基面的锁固，法兰面预留的两条平行长槽为滑动调节预留了行程余量，无需完全拆卸螺栓即可沿槽方向调整滑座的固定位置，适配现场安装时的位置偏差修正需求。上部的开口式夹持轴座采用C型开口结构，侧面预留锁紧螺孔，当配套光轴穿入轴孔后，锁紧顶部的螺栓即可缩小开口间隙，抱紧穿入的轴类构件，实现轴件的高度、角度固定，这种开口夹持结构无需对轴件做额外加工，装拆调整效率远高于过盈配合或键连接结构，适合需要频繁调整轴位的试验工装、可调工位。中间的支撑筋板采用三角形加强结构，连接底部安装板与上部轴座，在保证整体支撑刚度的前提下尽可能削减了不必要的实体厚度，降低零件整体重量，同时避免应力集中在轴座与底板的连接转角处，提升长期受载下的结构稳定性。安装边界方面，底部法兰的长宽尺寸适配常规100-150mm规格的铝型材安装面，沉头孔的孔位间距符合通用工业安装孔距标准，可直接替换同规格的固定式轴座，无需改动原有安装基面的孔位设计；上部轴孔的孔径适配常用直径的导向光轴，开口处的锁紧间隙预留了足够的抱紧变形量，可适配轴径在公差范围内的轻微偏差。在实际应用场景中，这类滑座常成对使用，分别固定在滑动平台的两端，共同支撑穿装的导向光轴，配合直线轴承实现平台的平稳滑动，也可单独用于传感器支架、喷码机头、检测探头的可调安装，通过调整滑座在底板长槽上的位置，改变上部夹持构件的水平位置，满足不同规格工件的加工、检测对位需求。设计过程中充分考虑了加工工艺性，所有转角处均设置了合理的铸造或机加工圆角，避免锐边应力集中，底板与轴座的连接面采用圆弧过渡，减少机加工时的走刀难度，沉头孔的深度与直径符合标准紧固件的安装尺寸要求，无需定制特殊规格螺栓即可完成装配。
