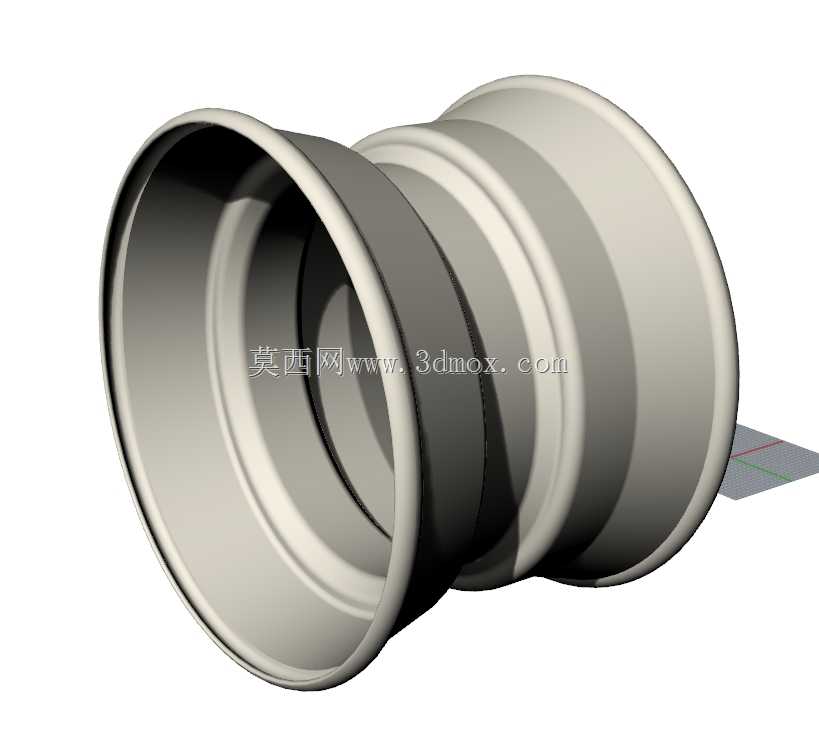

15度锥形胎圈座落心式车轮轮辋结构

该轮辋结构主要适配非道路作业车辆、低速重载运输车辆的行走系统，作为轮胎的安装承载基体，需要同时兼顾轮胎装配便捷性、充气后的密封可靠性以及重载工况下的抗形变能力。15度锥形胎圈座的设计，核心是匹配对应规格斜交胎或者低压越野胎的胎圈轮廓，在轮胎充气后，胎圈能够顺着锥面均匀贴合压紧，避免车辆在颠簸路面、大角度转向时出现胎圈移位、漏气甚至脱胎的风险，相比平基座轮辋，这种锥面结构对胎圈的径向定位精度更高，侧向受力时的接触应力分布更均匀，能减少胎圈部位的早期磨损。落心式的轮辋结构，是将轮辋中部的槽底深度做了针对性下沉设计，在轮胎拆装作业时，能够将一侧胎圈压入落心槽内，留出足够的操作空间撬动另一侧胎圈越过轮缘，不需要专用的大型拆胎设备就能完成轮胎更换，尤其适合野外作业、维修条件有限的使用场景，大幅降低现场维保的难度。设计过程中首先要锁定轮胎的胎圈直径、胎圈宽度两个核心安装边界，15度锥面的起始位置、锥面长度需要严格匹配轮胎胎圈的硬胶层接触范围，锥面的表面粗糙度需要控制在合理区间，既不能过于光滑导致充气时胎圈滑移卡滞，也不能过于粗糙划伤胎圈的密封胶层。轮辋的轮缘高度、圆角参数需要对应轮胎的胎侧厚度，避免重载时轮缘切割胎侧造成轮胎损坏。轮辋整体的壁厚分布做了差异化设计，胎圈座对应的承载区域壁厚适当增加，落心槽非接触区域在保证结构强度的前提下做了壁厚优化，平衡整体重量与结构刚度，减少行走系统的簧下质量，提升车辆行驶的平顺性。安装对接端的止口尺寸需要匹配轮毂的安装定位面，保证轮辋安装后与轮毂的同轴度，避免高速转动时出现径向跳动，影响行驶稳定性。轮辋内部的过渡圆角全部做了圆弧处理，避免应力集中，在承受冲击载荷时不会出现应力开裂的问题，整体结构经过受力校核，能够满足额定载荷下的长期使用要求，适配多尘、泥泞、颠簸的复杂作业路况。
