通风打孔式汽车制动盘结构设计

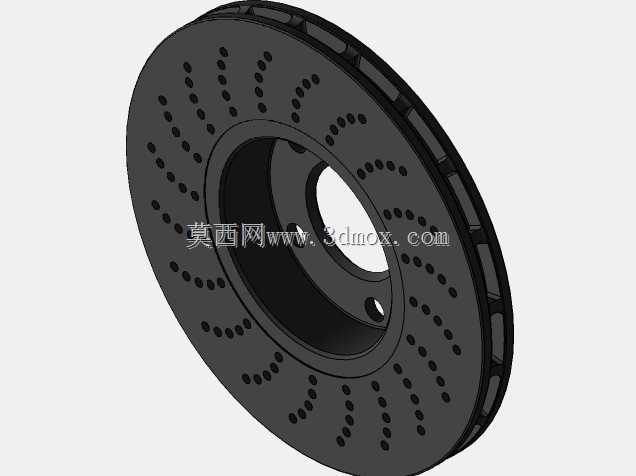

日常乘用车的制动系统里，盘式制动的核心执行部件就是制动盘，它直接决定了车辆制动过程的稳定性与热衰退抗性，是整车底盘安全件里的核心组成部分。这款制动盘采用了双片式通风腔体结构，两层摩擦盘面之间设置了径向排布的通风导流筋，车辆行驶过程中，轮辋带动的气流会顺着通风筋的导向从盘体内径侧流向外径侧，持续带走制动摩擦产生的热量，避免连续制动工况下盘面温度过高引发摩擦系数骤降的问题。盘面采用了阵列式斜向排布的钻孔设计，这些钻孔并非简单的减重结构，一方面可以在制动过程中快速排走摩擦片与盘面之间磨下的粉尘，避免粉尘嵌在摩擦副之间引发制动抖动，另一方面在湿滑路面行驶时，钻孔可以快速破开盘面的水膜，让制动片接触盘面的瞬间就能建立足够的摩擦力，缩短湿滑路面的制动响应距离。从安装边界来看，这款制动盘的中心定位孔与轮毂轴头采用过渡配合设计，周边的螺栓安装孔位置度公差控制在0.05mm以内，保证制动盘安装后与轮毂的同轴度，避免高速制动时出现方向盘抖动的问题；制动盘的摩擦面平面度要求控制在0.02mm以内，两端面的平行度公差不超过0.03mm，确保制动片与盘面能够完全贴合，避免偏磨问题。设计过程中，首先根据目标车型的整备质量、最高车速、最大制动减速度等参数，核算了单次全力制动的热负荷，确定了通风筋的数量、倾斜角度以及通风道的过流面积，保证散热效率能够匹配整车的制动热容量需求；之后根据轮辋的内部安装空间，确定了制动盘的外径、总厚度以及摩擦面的有效工作宽度，避免与轮辋、转向节、制动卡钳等周边部件发生运动干涉。钻孔的排布特意避开了摩擦片的高频接触应力集中区，沿着盘面周向呈多组弧形阵列排布，既保证了排水排屑的效果，也不会因为钻孔过多降低盘面的结构强度，避免长期使用后盘面出现开裂的问题。这类打孔通风制动盘目前广泛应用在乘用轿车、SUV的前轮制动系统中，相比实心制动盘，它的连续制动抗热衰退性能提升40%以上，同时钻孔结构也能一定程度上降低制动过程中的高频噪音，提升驾乘的舒适性。建模过程中对安装配合面、摩擦工作面都做了公差带的预留，结构细节完全还原实际量产件的设计逻辑，能够直接用于制动系统的结构匹配验证、卡钳安装位的干涉检查，也可以作为同类产品结构设计的参考样件，帮助设计人员快速理解通风制动盘的结构组成与设计要点。
