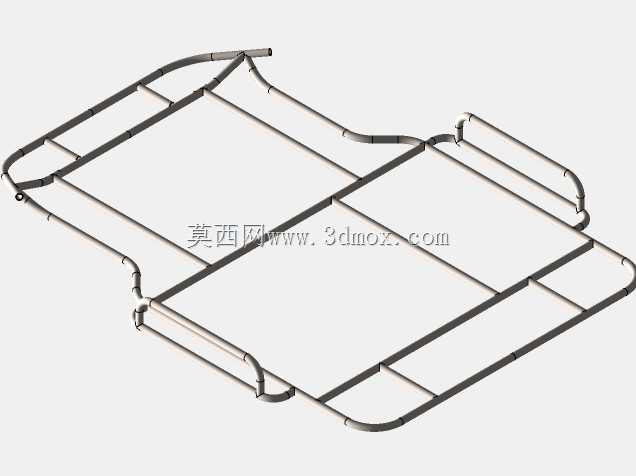

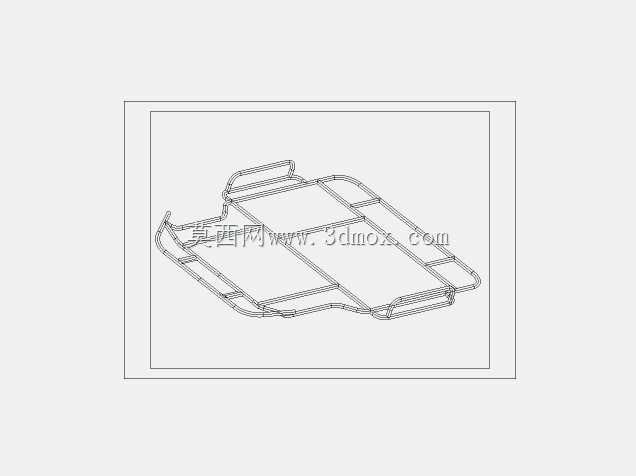

侧置动力卡丁车管式承载底盘结构

该管式承载结构专为侧置动力布局的休闲竞速卡丁车开发，核心应用场景覆盖户外休闲卡丁车场运营车辆、民间业余赛事改装卡丁车、青少年卡丁车培训教学用车三类领域，作为整车的核心承载基体，承担动力总成固定、行走系统安装、碰撞载荷传递、驾乘人员承载的全部功能。设计阶段优先匹配侧置单缸发动机的安装需求，将动力安装位布置在车架侧部区域，避开驾乘人员腿部活动空间，同时优化整车前后轴荷分配，避免传统后置动力卡丁车急加速时转向过度的操控缺陷，让整车重心更趋近于几何中心，提升弯道行驶的动态稳定性。整体框架采用冷拔无缝钢管弯制拼接而成，管材衔接处采用相贯线切割工艺保证焊接贴合度，所有焊缝沿管材衔接满焊处理，材料选用AISI1018低碳钢，该材料兼具良好的焊接工艺性与结构韧性，碰撞过程中可通过管材的塑性变形吸收冲击能量，经仿真验证前碰、后碰、侧碰工况下的结构安全系数处于2-3区间，既不会因刚度过大导致碰撞冲击力直接传递至驾乘人员，也不会因刚度不足出现正常行驶下的结构形变。底盘的安装边界完全适配常规卡丁车的通用配套部件，前部预留转向机安装支座与前悬摇臂铰接点位，尺寸匹配主流10寸前轮的跳动行程空间，后部预留传动半轴穿设空间与后轴轴承座安装位，侧部的发动机安装位设置多组可调安装孔位，可适配不同排量的单缸卧式发动机安装需求，车架中部的驾乘区域预留安全带安装锚点与座椅固定孔位，周边的管式防护结构沿驾乘区域轮廓延伸，侧部防护杆高度恰好覆盖驾乘人员躯干侧面位置，碰撞时可直接阻隔外部冲击。框架的管型走线经过多轮优化，在保证结构强度的前提下尽可能减少冗余管材使用，降低整备质量，底部的横向连接杆件预留了制动管路、油门拉线的固定卡扣点位，避免管线外露出现磨损干涉，前部的延伸结构可直接适配常规卡丁车的前防撞缓冲块安装，后部结构预留消音器悬挂点位，所有安装点位的位置度公差控制在合理范围内，可直接匹配市售常规卡丁车配件完成整车装配，无需二次改孔加工。
